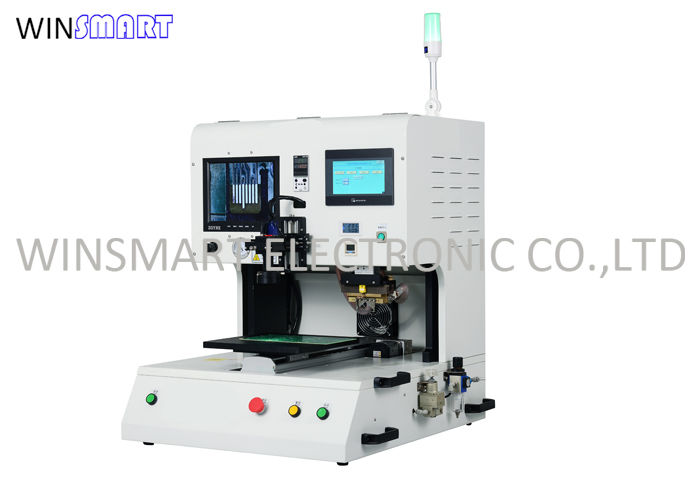

3 অক্ষ হট বার সোল্ডারিং মেশিন সোল্ডারিং করার সময় X Y মুভমেন্টের অনুমতি দেয়

হট বার সোল্ডারিং মেশিন বর্ণনা:

হট বার সোল্ডারিং মেশিন হল পালস হিটিং প্রযুক্তির উপর ভিত্তি করে তৈরি একটি নির্ভুল ওয়েল্ডিং সরঞ্জাম, যা স্বল্প-মেয়াদী এবং উচ্চ-ফ্রিকোয়েন্সি পালস কারেন্ট বা শক্তি আউটপুটের মাধ্যমে সুনির্দিষ্ট তাপমাত্রা নিয়ন্ত্রণ ওয়েল্ডিং সম্পন্ন করে, বিশেষ করে তাপমাত্রা সংবেদনশীল বা মাইক্রো উপাদানগুলির ওয়েল্ডিং প্রয়োজনীয়তার জন্য উপযুক্ত। পালস ওয়েল্ডিং মেশিন, তাদের নির্ভুলতা এবং কম ক্ষতির বৈশিষ্ট্যের সাথে, উচ্চ-শ্রেণীর ইলেকট্রনিক্স উত্পাদন এবং ক্ষুদ্রাকৃতির সরঞ্জাম উত্পাদনের জন্য একটি মূল হাতিয়ার হয়ে উঠেছে, বিশেষ করে এমন পরিস্থিতিতে যেখানে উচ্চ নির্ভরযোগ্যতা এবং ন্যূনতম তাপীয় প্রভাব প্রয়োজন, এবং যা প্রতিস্থাপন করা যায় না।

হট বার সোল্ডারিং মেশিনের কাজ:

1. X, Y, এবং Z অক্ষের স্বাধীন নিয়ন্ত্রণ।
   • সোল্ডারিং হেড এবং উপাদানগুলির সঠিক সারিবদ্ধকরণ এবং অবস্থান সক্ষম করে।
   • জটিল বা বহু-বিন্দু সোল্ডারিং কাজের জন্য আদর্শ।

2. একটি তাপীয়ভাবে নিয়ন্ত্রিত গরম করার উপাদান (থার্মোড) ব্যবহার করে সরাসরি সংযোগস্থলে তাপ প্রয়োগ করে।
   • ফ্লেক্স-টু-পিসিবি, এফএফসি/এফপিসি থেকে পিসিবি, এবং তার থেকে প্যাড সংযোগের জন্য উপযুক্ত।

3. নিয়ন্ত্রণযোগ্য সোল্ডারিং তাপমাত্রা (সাধারণত 100°C–500°C)।
   • নিয়ন্ত্রিত নিম্নমুখী চাপ সঠিক বন্ধন নিশ্চিত করে।
   • তাপমাত্রা এবং বলের রিয়েল-টাইম পর্যবেক্ষণ।

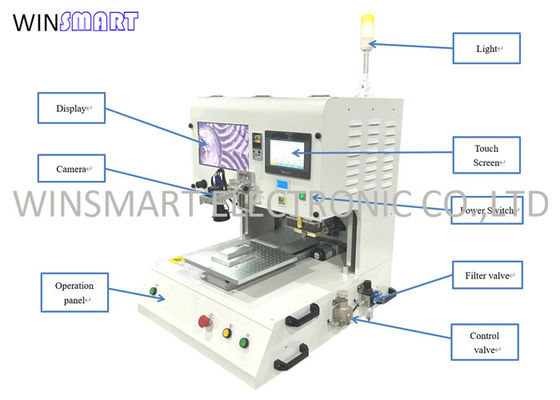

হট বার সোল্ডারিং মেশিনের বৈশিষ্ট্য:

1. অনন্য পালস হিট প্রযুক্তি দ্রুততম সোল্ডারিং হেড গরম করে।

2. বিস্তৃত পণ্যের জন্য প্রোগ্রামযোগ্য সোল্ডারিং তাপমাত্রা, গরম করার হার এবং সময়কাল।

3. থার্মোকলটি ওয়ার্কিং সারফেস এবং থার্মোডের কাছাকাছি স্থাপন করা হয়, যা সঠিক তাপমাত্রা প্রতিক্রিয়া নিয়ন্ত্রণ প্রদান করে।

4. পরিষ্কারভাবে দৃশ্যমান LED ডিসপ্লে সহ ক্লোজড লুপ PID তাপমাত্রা নিয়ন্ত্রণ।

5. সোল্ডারিং সময় প্রোগ্রামযোগ্য হতে পারে এবং তাপমাত্রা দ্বারা ট্রিগার হয়।

6. ফ্লোটিং থার্মোড থার্মোড হেড এবং সংযোগ করার জন্য যন্ত্রাংশগুলির মধ্যে ধারাবাহিক চাপ এবং তাপ স্থানান্তর নিশ্চিত করে।

7. সুনির্দিষ্ট বল নিয়ন্ত্রণের জন্য LCD ডিসপ্লে সহ প্রোগ্রামযোগ্য চাপ সুইচ।

8. সূক্ষ্ম-পিচ পজিশনিংয়ের জন্য ম্যাগনিফিকেশন লেন্স সহ CCD ক্যামেরা সিস্টেম পুনরায় সজ্জিত করা যেতে পারে।

হট বার সোল্ডারিং মেশিন স্পেসিফিকেশন:

হট বার সোল্ডারিং মেশিনের অ্যাপ্লিকেশন:

সাধারণত, আমরা ডিভাইসগুলি ওয়েল্ডিং করার জন্য SMT + রিফ্লো ফার্নেস ব্যবহার করতে পারি না। মূলত, আমরা ম্যানুয়াল ওয়েল্ডিংয়ের জন্য ধ্রুবক তাপমাত্রা সোল্ডারিং আয়রন ব্যবহার করতে পারি, তবে ম্যানুয়াল ওয়েল্ডিংয়ের কিছু ত্রুটি রয়েছে, যেমন অসঙ্গতিপূর্ণ অপারেশন দক্ষতা, অসম অপারেশন, এমনকি মিথ্যা ওয়েল্ডিং বা ক্ষতিগ্রস্ত পণ্য। পালস হট প্রেস ধ্রুবক তাপমাত্রা সোল্ডারিং আয়রন থেকে আলাদা। পালস হট প্রেস পাওয়ার চালু হওয়ার মুহূর্তে প্রয়োজনীয় তাপমাত্রায় পৌঁছাতে পারে। একবার প্রেসার হেডের উভয় প্রান্তে ভোল্টেজ না থাকলে, এয়ার কুলিং দ্রুত ঘরের তাপমাত্রায় পৌঁছাতে পারে এবং প্রেসার হেডটি সমতল থাকে, তাই ওয়েল্ড করা পণ্যগুলির একই চেহারা, স্থিতিশীল ফলন এবং সহজ অপারেশন থাকে।
