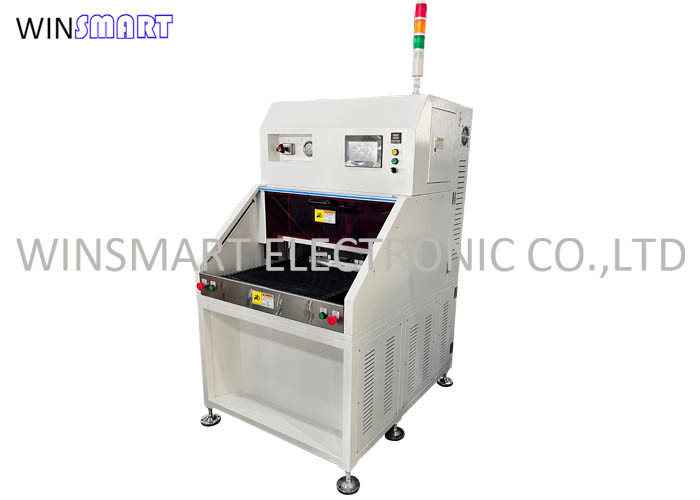

30T FR4 অ্যালুমিনিয়াম পিসিবি পাঞ্চিং মেশিন
পিসিবি পাঞ্চিং মেশিনের সংক্ষিপ্ত বিবরণঃ
হাইড্রোলিক পিসিবি punching মেশিন মেশিনের স্বাভাবিক এবং সঠিক অপারেশন নিশ্চিত করার জন্য চাবি। তার স্বাভাবিক অপারেশন এবং দীর্ঘ সেবা জীবন নিশ্চিত করার জন্য,এটি সাবধানে একত্রিত করা প্রয়োজন, মেশিনটি পরীক্ষা করুন, নিয়মিত পরিদর্শন করুন এবং একটি ভাল রক্ষণাবেক্ষণ পরিকল্পনা করুন।যা এই সিস্টেমের রক্ষণাবেক্ষণের গুণমানকে প্রভাবিত করতে পারেতবে, যদি কোন নির্দিষ্ট নির্দেশনা প্রদান করা না হয়, ব্যবহারকারীদের ইনস্টলেশন, ডিবাগিং এবং ব্যবহারের জন্য এই নির্দেশাবলী কঠোরভাবে অনুসরণ করা উচিত।
এই হাইড্রোলিক সিস্টেমে একটি চাপ উত্স পাম্প গ্রুপ, একটি দিকনির্দেশক ভালভ গ্রুপ, একটি ফিল্টারিং এবং শীতল সিস্টেম, একটি নিয়ন্ত্রণ ডিভাইস, একটি তেল ট্যাংক এবং পাইপলাইন রয়েছে।
কাজের প্রক্রিয়া চলাকালীন, ফিল্টারেশন কুলিং সিস্টেম, নিয়ন্ত্রণ পাম্প গ্রুপ, চাপ উত্স পাম্প গ্রুপ ইত্যাদি সমস্ত বৈদ্যুতিক সরঞ্জাম দ্বারা নিয়ন্ত্রিত হয়।যখন চাপ উৎস পাম্প গ্রুপে স্ফুলিঙ্গ পাম্পের কাজের প্রবাহ আউটপুট হয়, প্রবাহ প্রতিটি জলবাহী উপাদান সরবরাহ করা হয়,এবং কন্ট্রোল সিলিন্ডারের ইলেক্ট্রো-হাইড্রোলিক ভালভ (সোলিনয়েড ভালভ) গ্রুপটি প্রতিটি সিলিন্ডারের সামনে এবং পিছনে চলাচলের জন্য বৈদ্যুতিক ডিভাইস দ্বারা নিয়ন্ত্রিত হয়.
হাইড্রোলিক সিলিন্ডারের গতির অবস্থান একটি ভ্রমণ সুইচ ডিভাইস দ্বারা নিয়ন্ত্রিত হয়।
পিসিবি পাঞ্চিং মেশিনের বৈশিষ্ট্যঃ
1. পিসিবিএকে ছাঁচ দিয়ে প্যানেলিং করা যা হাতের ভাঁজ দ্বারা টিনের ক্র্যাকিং এড়াতে পারে।
2একাধিক ছাঁচ প্রতিস্থাপনযোগ্য।
3মোল্ড প্রতিস্থাপন করা সহজ।
4সের্বো চাপ ছাঁচকে নামিয়ে আনা শ্রমের তীব্রতা কমিয়ে দেয়।
5. পিসিবি লোডিং এবং আনলোডিং সহজ।
6. অপারেশন প্রক্রিয়া হালকা ও নিরাপদ, এবং মেশিন নিরাপত্তা ডিভাইস দিয়ে সজ্জিত করা হয়।
পিসিবি পাঞ্চিং মেশিনের প্রযুক্তিগত পরামিতিঃ
চালিতঃ হাইড্রোলিক স্টেশন + হাইড্রোলিক সিলিন্ডার
পাওয়ার সাপ্লাইঃ ফেজ 3, 380VAC 50HZ
উৎপাদনঃ ২৫ টন
পিসিবি আকারঃ ৪০০*৪০০ এমএম
ওয়ার্কিং মোডঃ servo মোটর ধাক্কা-পল ইন এবং নিম্ন ছাঁচ জন্য আউট
মেশিনের মাত্রাঃ 1400 ((L) x985 ((W) x1750 ((H) MM
ওজনঃ ৮৫০ কেজি
পিসিবি পাঞ্চিং মেশিনস্পেসিফিকেশনঃ
কর্মক্ষেত্র | ৪০০*৪০০ মিমি |
কাজের চাপ | 0.45-0.7 এমপিএ |
কাটার নির্ভুলতা | ±0.05 মিমি |
চক্র সময় | ৭-১৫ সেকেন্ড |
আউটপুট | ২৫টি |
পিসিবি/এফপিসি বেধ | 0.০৮-৩.৫ এমএম |
পিসিবি/এফপিসি উপাদান | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
কাটিয়া মোড | পাঞ্চিং |
পাঞ্চ ফিক্সচার | ডাই টুলিং ((মোল্ড) |
ওয়ার্কিং সম্পত্তি |
এলসিডি ডিসপ্লে, স্বয়ংক্রিয়ভাবে রেকর্ড প্রক্রিয়াকৃত পণ্য, স্বয়ংক্রিয়ভাবে ঘর্ষণ |
ট্রান্সমিশন বন্দর | আন্তর্জাতিক মান |
অপারেশন ভাষা | ইংরেজি |
শক্তি | ৩৮০/২২০ ভোল্ট |
ফিউজ | ৩ এ |
মেশিনের মাত্রা | 1400x985x1750 মিমি |
মেশিনের ওজন | ৮৫০ কেজি |
পিসিবি বিভাজক পাঞ্চিং মেশিন বিস্তারিতঃ
1পেশাদার ওয়্যারিং.
2ইংরেজি ভাষা:
3. ভুল অপারেশন এড়াতে পাসওয়ার্ড সুরক্ষা.
4. কাস্টমাইজড punching ছাঁচ সঠিক কাটিং জন্য, সহজ PCB সংগ্রহের জন্য ESD ড্রয়ার.
5. ডাবল "স্টার্ট" এবং নিরাপদ দরজা নিরাপদ উৎপাদন নিশ্চিত করার জন্য সেন্সর নকশা সঙ্গে.

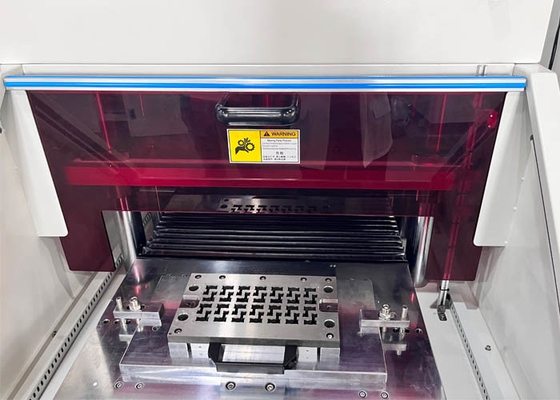

পিসিবি পাঞ্চিং মেশিন মোল্ড বিচ্ছিন্নকরণ এবং ইনস্টলেশন:
ধাপ ১ঃ টাচ স্ক্রিনের সাহায্যে ছাঁচের নীচের অংশটি ছিদ্রের জায়গায় নিয়ে যান।
ধাপ ২: উপরের ছাঁচকে নীচে নামিয়ে নিন যাতে নীচের ছাঁচের সাথে ভালভাবে সামঞ্জস্য হয়।
ধাপ ৩: উপরের মোল্ডের ৮টি স্ক্রু খুলে ফেলুন।
ধাপ ৪ঃ টচ স্ক্রিনের মাধ্যমে পুরো ছাঁচটিকে পিকিংয়ের জায়গায় সরান।
ধাপ ৫ঃ নিম্ন মোল্ডের ২টি স্ক্রু খুলে ফেলুন।
ষষ্ঠ ধাপ: পুরনো ছাঁচ সরিয়ে ফেলুন।
৭ম ধাপঃ পুরো ছাঁচটি উৎপত্তি স্থানে রাখুন।
ধাপ ৮ঃ নিম্ন ছাঁচকে ঠিক করার জন্য ২ টি স্ক্রু লক করুন।
ধাপ ৯: পুরো ছাঁচকে ছিদ্রের জায়গায় নিয়ে যান।
পদক্ষেপ 10: উপরের ছাঁচকে সারিবদ্ধ করার জন্য উপরের ছাঁচকে নীচে নামান।
ধাপ 11: উপরের ছাঁচ ঠিক করার জন্য 8 টি স্ক্রু খুলে দিন।
পদক্ষেপ ১২ঃ ইনস্টলেশন সম্পন্ন।
পিসিবি পাঞ্চিং মেশিনের রক্ষণাবেক্ষণঃ
1সময়মতো ধ্বংসাবশেষ পরিষ্কার করা
2. নিয়মিত (এক সপ্তাহ) মাখন দিয়ে স্ক্রু, গাইড রেল, বিয়ারিং এবং চলন্ত অংশ তৈলাক্ত করুন
3. যদি কোন জৈব উপাদান ক্ষতিগ্রস্ত হয়, সময়মত তাদের প্রতিস্থাপন করুন
4. তাপ অপসারণ গর্ত এবং তাপ অপসারণ ফ্যানের মধ্যে উপাদানগুলি স্ট্যাক করবেন না এবং একটি নির্দিষ্ট দূরত্ব বজায় রাখুন
5হাইড্রোলিক স্টেশনের জন্য রক্ষণাবেক্ষণের নির্দেশাবলী
![]() |
