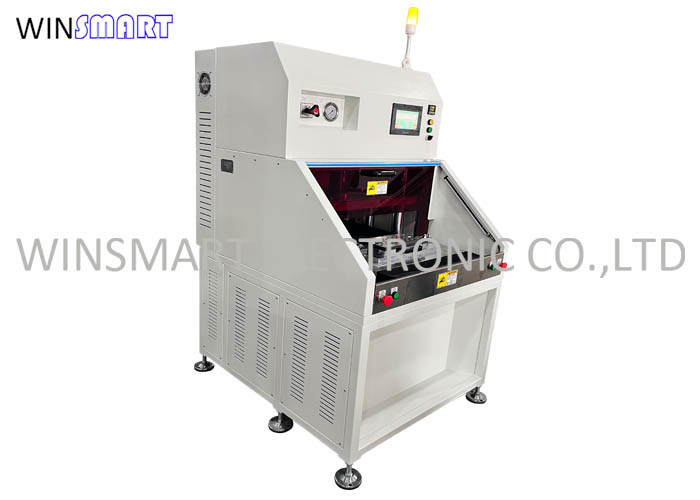

10 এস চক্র কাটার সময় 25T পিসিবি বিভাজক 400x400 মিমি বোর্ডের জন্য পাঞ্চিং মেশিন

ব্র্যান্ডের নাম:	Winsamrt
মডেল নম্বর:	SMTP300
MOQ.:	1 set
মূল্য:	USD1-10000/set
প্যাকেজিং বিশদ:	Plywood case
অর্থ প্রদানের শর্তাদি:	L/C, T/T, Western Union

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

Place of Origin:

China

সাক্ষ্যদান:

Noise:

≤75dB

Working Area:

400x400mm

Output:

Type:

hydraulic driven

Precision:

±0.05mm

Name:

PCB Separator Punching Machine

Supply Ability:

100 sets

বিশেষভাবে তুলে ধরা:

400x400 মিমি পিসিবি বিভাজক Punching মেশিন

25T পিসিবি বিভাজক Punching মেশিন

পণ্যের বিবরণ

10 এস চক্র কাটার সময় 25T পিসিবি বিভাজক 400x400 মিমি বোর্ডের জন্য পাঞ্চিং মেশিন

পিসিবি বিভাজক পাঞ্চিং মেশিন বৈশিষ্ট্যঃ

1. পিসিবিএকে ছাঁচ দিয়ে প্যানেলিং করা যা হাতের ভাঁজ দ্বারা টিনের ক্র্যাকিং এড়াতে পারে।

2একাধিক ছাঁচ প্রতিস্থাপনযোগ্য।

3মোল্ড প্রতিস্থাপন করা সহজ।

4সের্বো চাপ ছাঁচকে নামিয়ে আনা শ্রমের তীব্রতা কমিয়ে দেয়।

5. পিসিবি লোডিং এবং আনলোডিং সহজ।

6. অপারেশন প্রক্রিয়া হালকা ও নিরাপদ, এবং মেশিন নিরাপত্তা ডিভাইস দিয়ে সজ্জিত করা হয়।

পিসিবি বিভাজক প্যান্সিং মেশিনের প্রযুক্তিগত পরামিতিঃ

চালিতঃ হাইড্রোলিক স্টেশন + হাইড্রোলিক সিলিন্ডার

পাওয়ার সাপ্লাইঃ ফেজ 3, 380VAC 50HZ

উৎপাদনঃ ২৫ টন

পিসিবি আকারঃ ৪০০*৪০০ এমএম

ওয়ার্কিং মোডঃ servo মোটর ধাক্কা-পল ইন এবং নিম্ন ছাঁচ জন্য আউট

মেশিনের মাত্রাঃ 1400 ((L) x985 ((W) x1750 ((H) MM

ওজনঃ ৮৫০ কেজি

পিসিবি বিভাজক প্যান্সিং মেশিনস্পেসিফিকেশনঃ

কর্মক্ষেত্র	৪০০*৪০০ মিমি
কাজের চাপ	0.45-0.7 এমপিএ
কাটার নির্ভুলতা	±0.05 মিমি
চক্র সময়	৭-১৫ সেকেন্ড
আউটপুট	২৫টি
পিসিবি/এফপিসি বেধ	0.০৮-৩.৫ এমএম
পিসিবি/এফপিসি উপাদান	FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
কাটিয়া মোড	পাঞ্চিং
পাঞ্চ ফিক্সচার	ডাই টুলিং ((মোল্ড)
ওয়ার্কিং সম্পত্তি	এলসিডি ডিসপ্লে, স্বয়ংক্রিয়ভাবে রেকর্ড প্রক্রিয়াকৃত পণ্য, স্বয়ংক্রিয়ভাবে ঘর্ষণ
ট্রান্সমিশন বন্দর	আন্তর্জাতিক মান
অপারেশন ভাষা	ইংরেজি
শক্তি	৩৮০/২২০ ভোল্ট
ফিউজ	৩ এ
মেশিনের মাত্রা	1400x985x1750 মিমি
মেশিনের ওজন	৮৫০ কেজি

পিসিবি বিভাজক পাঞ্চিং মেশিন বিস্তারিতঃ

10 এস চক্র কাটার সময় 25T পিসিবি বিভাজক 400x400 মিমি বোর্ডের জন্য পাঞ্চিং মেশিন 0

পিসিবি বিভাজক পঞ্চিং মেশিন ছাঁচ disassembly:

ধাপ ১ঃ টাচ স্ক্রিনের সাহায্যে ছাঁচের নীচের অংশটি ছিদ্রের জায়গায় নিয়ে যান।

ধাপ ২: উপরের ছাঁচকে নীচে নামিয়ে নিন যাতে নীচের ছাঁচের সাথে ভালভাবে সামঞ্জস্য হয়।

ধাপ ৩: উপরের মোল্ডের ৮টি স্ক্রু খুলে ফেলুন।

ধাপ ৪ঃ টচ স্ক্রিনের মাধ্যমে পুরো ছাঁচটিকে পিকিংয়ের জায়গায় সরান।

ধাপ ৫ঃ নিম্ন মোল্ডের ২টি স্ক্রু খুলে ফেলুন।

ষষ্ঠ ধাপ: পুরনো ছাঁচ সরিয়ে ফেলুন।

10 এস চক্র কাটার সময় 25T পিসিবি বিভাজক 400x400 মিমি বোর্ডের জন্য পাঞ্চিং মেশিন 1

10 এস চক্র কাটার সময় 25T পিসিবি বিভাজক 400x400 মিমি বোর্ডের জন্য পাঞ্চিং মেশিন 2

পিসিবি বিভাজক পঞ্চিং মেশিন ছাঁচ ইনস্টলেশন:

প্রথম ধাপঃ পুরো ছাঁচটিকে উৎপত্তি স্থানে রাখুন।

ধাপ ২: নিম্ন ছাঁচকে ঠিক করার জন্য ২ টি স্ক্রু লক করুন।

ধাপ ৩: পুরো ছাঁচকে ছিদ্রের জায়গায় নিয়ে যান।

ধাপ ৪ঃ উপরের ছাঁচকে সামঞ্জস্য করার জন্য উপরের ছাঁচকে নীচে নামিয়ে নিন।

ধাপ ৫: উপরের ছাঁচ ঠিক করার জন্য ৮টি স্ক্রু খুলে ফেলুন।

৬ম ধাপঃ ইনস্টলেশন শেষ।

পিসিবি বিভাজক Punching মেশিন সুবিধা:

1পিসিবি রুটারের চেয়ে ৪-৮ গুণ বেশি ক্ষেপণ ক্ষমতা রয়েছে।

2. সমস্ত ট্যাব এফপিসি, এফআর 4 এবং এমসিপিসিবি প্যানেলের জন্য কার্যকর।

3. পঞ্চিং প্রসেসিংয়ের সময় কোন ধুলো নেই।
