পণ্যের বিবরণ:
|
নাম: | ইনলাইন পিসিবি বিভাজক | সর্বোচ্চ কাটিয়া দৈর্ঘ্য: | কাস্টমাইজযোগ্য |
---|---|---|---|
পিসিবি বেধ: | 0.3-5 মিমি | গতি কমিয়ে আনুন: | 0-400 মিমি/সেকেন্ড |
কাটিং ক্ষমতা: | 400x400 মিমি | সুবিধা: | সম্পূর্ণ স্বয়ংক্রিয় |
মেশিনের আকার: | 1000*1010*1860 মিমি | পিসিবি উপাদান: | MCPCB, FR4 |
লক্ষণীয় করা: | নিয়মিত ভি কাট পিসিবি বিভাজক,FR4 V কাটা PCB বিভাজক,সিই পিসিবি ডিপ্যানেলিং মেশিন |

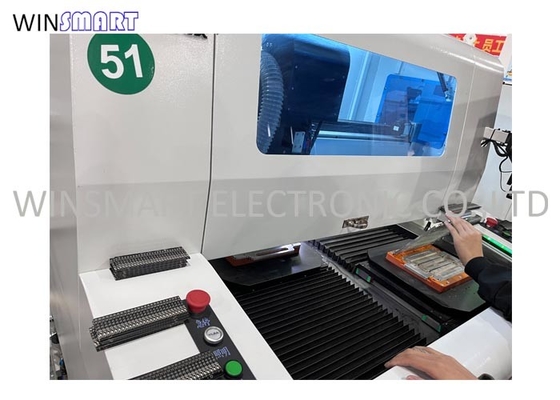

ভি কাট পিসিবি ডিপ্যানেলিং মেশিন, যা ভি-গ্রুভ পিসিবি বিভাজক নামেও পরিচিত, এটি পিসিবি নির্মাতাদের চাহিদা মেটাতে ডিজাইন করা একটি অত্যাধুনিক ডিভাইস।এটি একটি উত্পাদন প্যানেল থেকে মুদ্রিত সার্কিট বোর্ড (পিসিবি) পৃথক করার জন্য একটি অপরিহার্য সরঞ্জাম. এর উন্নত বৈশিষ্ট্য এবং উচ্চ কাটিয়া ক্ষমতা সহ, এই মেশিনটি এমসিপিসিবি এবং এফআর 4 উপকরণগুলি প্রক্রিয়া করার জন্য আদর্শ।
ভি কাট পিসিবি ডিপ্যানেলিং মেশিন একটি উচ্চ গতির মোটর দিয়ে সজ্জিত যা 0-400 মিমি / সেকেন্ডের সর্বনিম্ন গতির অনুমতি দেয়। এটি দক্ষ এবং সুনির্দিষ্ট কাটা নিশ্চিত করে,এটিকে উচ্চ পরিমাণে উৎপাদনের জন্য আদর্শ করে তোলে.
এই মেশিনটির কাটা ক্ষমতা 400x400 মিমি, যা এটি বিভিন্ন আকারের পিসিবিগুলির জন্য উপযুক্ত করে তোলে। এটি ছোট এবং বড় উভয় প্যানেল পরিচালনা করতে পারে, বিভিন্ন উত্পাদন প্রয়োজনের জন্য নমনীয়তা সরবরাহ করে।
ভি কাট পিসিবি ডিপ্যানেলিং মেশিনের কাটিয়া শক্তি সামঞ্জস্যযোগ্য, পিসিবি উপাদানের ধরণ এবং বেধের উপর ভিত্তি করে কাস্টমাইজেশনের অনুমতি দেয়।এই বৈশিষ্ট্য বোর্ডে উপাদান ক্ষতি ছাড়া পরিষ্কার এবং সঠিক কাটা নিশ্চিত করে.
ভি কাট পিসিবি ডিপ্যানেলিং মেশিনটিকে স্বয়ংক্রিয় পিসিবি বিভাজক হিসাবেও পরিচিত। এই নামটি এর স্বয়ংক্রিয় কার্যকারিতাকে জোর দেয়, এটি পিসিবি বিচ্ছেদের জন্য একটি সময় সাশ্রয়ী এবং দক্ষ সরঞ্জাম করে তোলে।
এই মেশিনটি বিশেষভাবে এমসিপিসিবি এবং এফআর 4 উপাদানগুলি প্রক্রিয়া করার জন্য ডিজাইন করা হয়েছে, যা সাধারণত পিসিবি উত্পাদনে ব্যবহৃত হয়। এটি সহজেই এই উপকরণগুলি পরিচালনা করতে পারে,উচ্চমানের এবং সুনির্দিষ্ট কাটা নিশ্চিত করা.
সংক্ষেপে, ভি কাট পিসিবি ডিপ্যানেলিং মেশিন একটি বহুমুখী এবং উচ্চ-কার্যকারিতা ডিভাইস যা পিসিবি নির্মাতাদের জন্য অপরিহার্য। এর উন্নত বৈশিষ্ট্যগুলির সাথে যেমন উচ্চ সর্বনিম্ন গতি,নিয়ন্ত্রিত কাটিয়া শক্তি, এবং এমসিপিসিবি এবং এফআর 4 উপকরণগুলির সাথে সামঞ্জস্যপূর্ণ, এটি দক্ষ এবং নির্ভুল পিসিবি বিচ্ছেদ সরবরাহ করে, এটি যে কোনও উত্পাদন লাইনের জন্য একটি মূল্যবান সম্পদ করে তোলে।
মডেল | এসএমটিআইডি৩ |
কর্মক্ষেত্র | 250x200mm, 0-80mm ((Z) |
সিসিডি | 540 |
স্পিন্ডল | SycoTec এবং চীন ব্র্যান্ড বিকল্প |
স্ক্রু রড, গাইড রেল, মডিউল | চীন ব্র্যান্ড |
সার্ভো মোটর | প্যানাসোনিক |
ইলেক্ট্রোস্ট্যাটিক এলিমিনেটর | এডিকে-৮০১এডিকে-৮০১ |
পিসি | শিল্প গ্রেড |
মোশন কন্ট্রোল কার্ড | PI9074 |
মনিটর | ১৭ ইঞ্চি |
অপারেটিং সিস্টেম | উইন্ডোজ 10 |
স্পিন্ডল গতি | ৪০০০০-৬০০০০ আরপিএম |
এক্সওয়াইজেড ড্রাইভিং স্পিড | XY.800mm/s, Z.300mm/s |
কাটার গতি | ০-৮০ মিমি/সেকেন্ড |
কাটার নির্ভুলতা | ±0.05 মিমি |
সামগ্রিক ক্ষমতা | ৫ কিলোওয়াট |
ওয়ার্কিং প্ল্যাটফর্ম | ঘোরানো ট্রে দুই দিক কাটা করতে পারেন |
স্পিন্ডল কুলিং সিস্টেম | এয়ার কুলিং |
ভ্যাকুয়াম ক্লিনারের শক্তি | 3.5kw 380V,3-Phase ((বিকল্প উপরের এবং নীচের ভ্যাকুয়াম পরিষ্কার) |
বায়ু চাপ | 0.5-0.7 এমপিএ |
গোলমাল নিয়ন্ত্রণ | < ৮০ ডিবি |
সুরক্ষা ব্যবস্থা | সুরক্ষা দরজা এবং সেন্সর |
অপারেশন মোড | ইনলাইন |
পিসিবি লোডিং | নিয়মিত ফিডিং কনভেয়র |
স্বয়ংক্রিয় ত্রুটি সনাক্তকরণ এবং রক্ষণাবেক্ষণ মোড | স্ব-নির্ণয় ফাংশন, রিয়েল-টাইম ত্রুটি তথ্য প্রদর্শন এবং ত্রুটি সমাধানের জন্য প্রতিটি আইও পোর্টের স্থিতি স্বজ্ঞাতভাবে অনুসন্ধান করুন |
প্রযুক্তিগত সহায়তা এবং প্রশিক্ষণ | সরঞ্জাম অপারেশন, প্রোগ্রামিং, হার্ডওয়্যার রক্ষণাবেক্ষণ এবং প্রশিক্ষণ সেবা প্রদান |
দৃষ্টি ব্যবস্থা | সিসিডি ভিজ্যুয়াল পজিশনিং সংশোধন সিস্টেম |
সামঞ্জস্যযোগ্য উচ্চতা | ৫০-৭০ মিমি |
সতর্কতা আলো | তিন রঙের ল্যাম্প |
কাজের ব্যাসার্ধ সুরক্ষা কভার | হেক্সাহেড্রাল দরজার অন্ধ সুরক্ষা মোড |
মাত্রা | 1000 ((L) x1010 ((W) x1860 ((H) মিমি |
ওজন | প্রায় ১০০০ কেজি |
উইন্সমার্ট এসএমটিআইডি 3 ভি কাট পিসিবি ডিপ্যানেলিং মেশিনটি চীনে ডিজাইন এবং উত্পাদিত একটি অত্যাধুনিক পণ্য।এই উদ্ভাবনী মেশিনটি বিশেষভাবে মুদ্রিত সার্কিট বোর্ডের দক্ষ এবং সুনির্দিষ্ট বিচ্ছেদের জন্য ডিজাইন করা হয়েছেএটি ইলেকট্রনিক্স উৎপাদন কোম্পানিগুলির জন্য একটি অপরিহার্য হাতিয়ার।
উইন্সমার্ট এসএমটিআইডি 3 ভি কাট পিসিবি ডিপ্যানেলিং মেশিনটি সর্বশেষ প্রযুক্তি এবং উন্নত বৈশিষ্ট্যগুলির সাথে সজ্জিত, এটি ইলেকট্রনিক্স প্রস্তুতকারকদের জন্য শীর্ষ পছন্দ করে।এটি PCB পৃথকীকরণে উচ্চতর কর্মক্ষমতা এবং উচ্চ নির্ভুলতা প্রদান করার জন্য ডিজাইন করা হয়েছে, এবং এটি বিস্তৃত অ্যাপ্লিকেশনের জন্য উপযুক্ত।
উইন্সমার্ট এসএমটিআইডি 3 ভি কাট পিসিবি ডিপ্যানেলিং মেশিন নিম্নলিখিত অ্যাপ্লিকেশন এবং দৃশ্যের জন্য উপযুক্তঃ
এর বহুমুখী অ্যাপ্লিকেশন এবং উন্নত বৈশিষ্ট্য সঙ্গে,Winsmart SMTID3 V Cut PCB Depaneling Machine তাদের উৎপাদন প্রক্রিয়া উন্নত করতে এবং উচ্চ মানের ফলাফল অর্জন করতে চাইছে যে কোন ইলেকট্রনিক্স উত্পাদন কোম্পানির জন্য একটি আবশ্যক.
