পণ্যের বিবরণ:
|
পিসিবি উপাদান: | FR1, FR4, CEM1, CEM3, MCPCB | চালিত: | বায়ু |
---|---|---|---|
ব্লেড জীবন: | 50000-100000 বার | ফলক উপাদান: | উচ্চ গতির ইস্পাত |
কাটিং কোণ: | 90° | কাটিং দৈর্ঘ্য: | 130 মিমি |
কাটিং পদ্ধতি: | ভি-কাট | কাটিং বেধ: | 0.2-3.2 মিমি |
শব্দ স্তর: | কম | পণ্যের নাম: | পিসিবি শিয়ারিং মেশিন |
লক্ষণীয় করা: | ম্যানুয়াল পিসিবি ডিপ্যানেলিং টুল,200 মিমি লিনিয়ার ব্লেড পিসিবি গিলোটিন,বায়ু চালিত পিসিবি ডিপ্যানেলিং টুল |

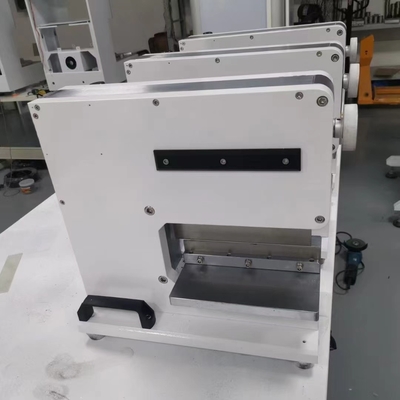

ম্যানুয়াল পিসিবি ডিপ্যানেলিং টুল ওভারভিউঃ
এয়ার ড্রাইভড 200 মিমি লিনিয়ার ব্লেড ম্যানুয়াল পিসিবি ডিপ্যানেলিং সরঞ্জাম, যা পিসিবি গিলোটিন নামেও পরিচিত, এটি একটি ম্যানুয়াল কাটিং সরঞ্জাম যা বিশেষভাবে বৃহত্তর প্যানেল থেকে পৃথক পিসিবি আলাদা করার জন্য ডিজাইন করা হয়েছে।এই টুল একটি বায়ু চালিত রৈখিক ব্লেড প্রক্রিয়া ব্যবহার করে যথার্থতা এবং দক্ষতা সঙ্গে PCB উপাদান মাধ্যমে কাটাএটি সাধারণত পিসিবি উত্পাদন এবং সমাবেশ প্রক্রিয়ায় পরিষ্কার এবং নির্ভুল ডিফলিং নিশ্চিত করতে ব্যবহৃত হয়।
ম্যানুয়াল পিসিবি ডিপ্যানেলিং টুল বৈশিষ্ট্যঃ
কোন শক্তির প্রয়োজন নেইঃ মেশিনটি বাহ্যিক শক্তির প্রয়োজন ছাড়াই কাজ করে, এটিকে বহনযোগ্য করে তোলে এবং বিদ্যুতের প্রাপ্যতার সীমাবদ্ধতা ছাড়াই বিভিন্ন স্থানে ব্যবহার করা সহজ করে তোলে।
ভি কাট বিচ্ছেদঃ মেশিনটি ধাতব কোর পিসিবি পৃথক করার জন্য একটি ভি-কাট পদ্ধতি ব্যবহার করে। ভি-কাট প্রক্রিয়াটি পূর্বনির্ধারিত কাটা লাইন বরাবর একটি সুনির্দিষ্ট এবং পরিষ্কার বিচ্ছেদ তৈরি করে,পিসিবি এবং উপাদানগুলির উপর ন্যূনতম চাপ নিশ্চিত করা.
কমপ্যাক্ট ডিজাইনঃ মেশিনটি কমপ্যাক্ট এবং হালকা ওজনের জন্য ডিজাইন করা হয়েছে, যা উত্পাদন পরিবেশে সহজ পরিবহন এবং স্থান সাশ্রয়ের অনুমতি দেয়।
সামঞ্জস্যযোগ্য কাটিয়া গভীরতাঃ মেশিনটি সামঞ্জস্যযোগ্য কাটিয়া গভীরতার সেটিংস সরবরাহ করে, নির্দিষ্ট ধাতব কোর পিসিবি বেধের উপর ভিত্তি করে কাস্টমাইজেশনের অনুমতি দেয়, সর্বোত্তম কাটিয়া কর্মক্ষমতা নিশ্চিত করে।
সহজ অপারেশনঃ মেশিনে ব্যবহারকারী-বান্ধব নিয়ন্ত্রণ এবং একটি সহজ অপারেশন প্রক্রিয়া রয়েছে, যা অপারেটরদের ব্যাপক প্রশিক্ষণের প্রয়োজন ছাড়াই সেট আপ এবং ব্যবহার করা সহজ করে তোলে।
টেকসই নির্মাণঃ কঠোর উত্পাদন পরিবেশে স্থায়িত্ব এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা নিশ্চিত করার জন্য মেশিনটি শক্তিশালী উপকরণ দিয়ে নির্মিত।
ম্যানুয়াল পিসিবি ডিপ্যানেলিং টুল পারফরম্যান্সঃ
এয়ার ড্রাইভ 200 মিমি লিনিয়ার ব্লেড ম্যানুয়াল পিসিবি ডিপ্যানেলিং টুল বেশ কয়েকটি পারফরম্যান্স সুবিধা সরবরাহ করেঃ
যথার্থ কাটিয়াঃ বায়ু চালিত রৈখিক ব্লেড প্রক্রিয়া নিয়ন্ত্রিত এবং সুনির্দিষ্ট কাটিয়া প্রদান করে, যার ফলে PCBs এর পরিষ্কার এবং সঠিক বিচ্ছেদ হয়।এটি উচ্চমানের ডিমেনলিং নিশ্চিত করে এবং অতিরিক্ত পুনর্নির্মাণ বা রিচ-আপের প্রয়োজনীয়তা হ্রাস করে.
দক্ষতাঃ এই সরঞ্জামটি পিসিবিগুলিকে দক্ষতার সাথে পৃথক করতে সক্ষম করে, পৃথক বোর্ডগুলিকে বৃহত্তর প্যানেল থেকে পৃথক করার জন্য প্রয়োজনীয় ম্যানুয়াল প্রচেষ্টা এবং সময় হ্রাস করে।এটি পিসিবি উত্পাদন প্রক্রিয়াতে উত্পাদনশীলতা বৃদ্ধিতে অবদান রাখে.
বহুমুখিতাঃ সামঞ্জস্যযোগ্য কাটার দৈর্ঘ্যের বৈশিষ্ট্যটি সরঞ্জামটিকে বিভিন্ন পিসিবি আকার এবং আকার পরিচালনা করতে সক্ষম করে। এটি একক স্তর সহ বিভিন্ন ধরণের পিসিবিগুলি পরিচালনা করার জন্য বহুমুখিতা সরবরাহ করে,ডাবল-লেয়ার, এবং মাল্টি-লেয়ার বোর্ড।
খরচ-কার্যকারিতাঃ পিসিবি গিলোটিনের ম্যানুয়াল অপারেশন জটিল যন্ত্রপাতি বা পাওয়ার সাপ্লাইয়ের প্রয়োজন দূর করে, এটিকে পিসিবি ডিফল্ট করার জন্য একটি ব্যয়-কার্যকর সমাধান করে তোলে।এটি ছোট এবং বড় আকারের উভয় অপারেশন জন্য উপযুক্ত.
ম্যানুয়াল পিসিবি ডিপ্যানেলিং স্পেসিফিকেশনঃ
মডেল নম্বর | এসএমটিপিডি২ |
মেশিনের মাত্রা | 1050x350x500 মিমি |
সর্বাধিক কাটা দৈর্ঘ্য | ৬০০ মিমি |
পিসিবি উপাদান | FR4, MCPCB, CEM, কপার বোর্ড |
বায়ু চাপ | 0.4-0.7 এমপিএ |
পিসিবি বেধ | 0.3-3.5 মিমি |
শক্তি | ১১০/২২০ ভোল্ট |
মেশিনের ওজন | ৩৫০ কেজি |
উৎপত্তি | চীন |
ব্র্যান্ড | উইন্সমার্ট |
গ্যারান্টি | ১ বছর |
ব্লেডের উপাদান | হাই স্পিড স্টিল |
ব্লেড পুনরায় ধারালো | হ্যাঁ। |
ইএসডি ফিক্সচার | বাছাই |
কাউন্টার | হ্যাঁ। |
শর্ত | ১০০% নতুন |
শিপিংয়ের শর্তাবলী | প্রাক্তন কাজ, FOB, CIF, DDU, DDP |
সিই সার্টিফিকেট | হ্যাঁ। |
গুণমানের গ্যারান্টি | হ্যাঁ। |
ম্যানুয়াল পিসিবি ডিপ্যানেলিং অ্যাপ্লিকেশনঃ
এলইডি আলোকসজ্জাঃ ধাতব কোর পিসিবি সাধারণত এলইডি আলোর অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।এই মেশিন কার্যকরভাবে সংবেদনশীল LED উপাদান ক্ষতি ছাড়া LED আলো ফিক্সচার ব্যবহৃত ধাতু কোর PCBs পৃথক.
পাওয়ার ইলেকট্রনিক্সঃ পাওয়ার ইলেকট্রনিক্স অ্যাপ্লিকেশন যেমন ইনভার্টার, মোটর ড্রাইভ এবং পাওয়ার সাপ্লাইগুলিতে ধাতব কোর পিসিবি ব্যবহার করা হয়।এই মেশিন এই বিশেষ PCBs delamination জন্য একটি নির্ভরযোগ্য এবং দক্ষ সমাধান উপলব্ধ.
অটোমোটিভ ইলেকট্রনিক্সঃ মেশিনটি অটোমোটিভ শিল্পে প্রযোজ্য, যেখানে ধাতব কোর পিসিবিগুলি বৈদ্যুতিন নিয়ন্ত্রণ ইউনিট (ইসিইউ), আলোক সিস্টেম এবং অন্যান্য অটোমোটিভ ইলেকট্রনিক্সে ব্যবহৃত হয়।
শিল্প ইলেকট্রনিক্সঃ ধাতব কোর পিসিবি শিল্প নিয়ন্ত্রণ ব্যবস্থা, রোবোটিক্স এবং অটোমেশন সরঞ্জামগুলিতে ব্যবহার করে।মেশিন এই অ্যাপ্লিকেশনগুলিতে ধাতু কোর PCBs এর সুনির্দিষ্ট এবং চাপ মুক্ত পৃথকীকরণ সক্ষম.
