পণ্যের বিবরণ:
|
| পরীক্ষার রিপোর্ট: | হ্যাঁ। | লেজার ক্ষেত্র: | 40x40 মিমি |
|---|---|---|---|
| গ্যারান্টি: | 1 ২ মাস | ওয়াটার কুলার: | হ্যাঁ। |

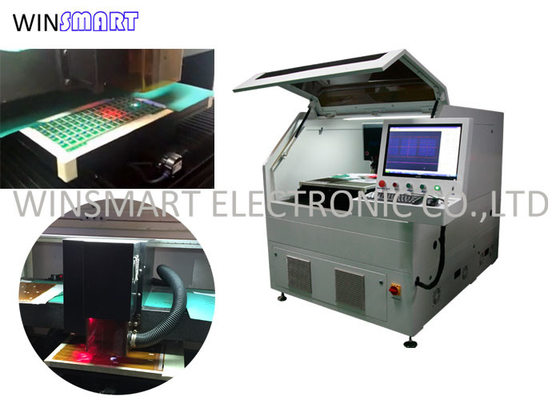

| নাম: | লেজার কাট সার্কিট বোর্ড | ফাংশন: | পিসিবি ডিপ্যানেলিং |
| লেজার পাওয়ার: | 15W | লেজারের ধরন: | UV |
| লেজার তরঙ্গদৈর্ঘ্য: | ৩৫৫ মি | Max. সর্বোচ্চ Cutting Speed কাটার গতি: | 3000 মিমি/সেকেন্ড |
| সর্বাধিক পিসিবি আকার: | 450MM*450MM | সর্বাধিক পিসিবি বেধ: | 3 মিমি |
| অবস্থান নির্ভুলতা: | ±0.01 মিমি | পাওয়ার সাপ্লাই: | 220V/50Hz |
| পুনরাবৃত্তিযোগ্যতা: | ±0.01 মিমি | ||
| লক্ষণীয় করা: | স্বয়ংক্রিয় লেজার পিসিবি ডিপ্যানেলিং মেশিন,15W পিসিবি ডিপ্যানেলিং মেশিন,ইউভি লেজার পিসিবি কাট মেশিন |
||
1. যোগাযোগহীন কাটিয়াঃ ইউভি লেজার ডিমেনলিংএই প্রক্রিয়াতে পিসিবি-র সাথে শারীরিক যোগাযোগের প্রয়োজন হয় না, যা যান্ত্রিক চাপ বা সার্কিট্রি, উপাদান বা সোল্ডার জয়েন্টের ক্ষতির ঝুঁকি দূর করে।এই যোগাযোগহীন কাটিয়া পদ্ধতি পরিষ্কার এবং সুনির্দিষ্ট পৃথকীকরণ নিশ্চিত.
2. হাই-পাওয়ার ইউভি লেজারঃ মেশিনটি একটি উচ্চ-ক্ষমতা 15W ইউভি লেজার ব্যবহার করে যা ফোকাসযুক্ত এবং তীব্র ইউভি আলো সরবরাহ করে। এই লেজার মরীচি বিভিন্ন পিসিবি উপকরণগুলির মধ্য দিয়ে দক্ষতার সাথে কাটাতে সক্ষম,FR-4 সহ, ফ্লেক্স, এবং স্ট্রিপ-ফ্লেক্স বোর্ড।
3. নির্ভুলতা এবং নির্ভুলতা: ইউভি লেজার কাটিং প্রযুক্তি ব্যতিক্রমী নির্ভুলতা এবং নির্ভুলতা সরবরাহ করে, জটিল নকশা, সংকীর্ণ ব্যবধান এবং সূক্ষ্ম ট্রেস সহ জটিল পিসিবিগুলির জটিল ডিমেনিলিংয়ের অনুমতি দেয়।এটি কম তাপ প্রভাবিত এলাকায় পরিষ্কার কাটা নিশ্চিত করে.
4. ন্যূনতম তাপ উত্পাদনঃ ইউভি লেজার কাটা প্রক্রিয়া চলাকালীন ন্যূনতম তাপ উত্পাদন করে, পিসিবি এবং এর উপাদানগুলির তাপীয় ক্ষতির ঝুঁকি হ্রাস করে।এটি বিশেষত সংবেদনশীল ইলেকট্রনিক ডিভাইস এবং উপাদানগুলির জন্য সুবিধাজনক.
5. উচ্চ থ্রুপুট এবং অটোমেশনঃ ইউভি লেজার ডিপেনলিং মেশিনের স্বয়ংক্রিয় প্রকৃতি পিসিবি উত্পাদন প্রক্রিয়াতে উচ্চ থ্রুপুট এবং দক্ষতা সক্ষম করে।এটি ম্যানুয়াল হস্তক্ষেপের প্রয়োজন ছাড়াই একাধিক পিসিবি প্যানেল পরপর পরিচালনা করতে পারে.
6. সফটওয়্যার কন্ট্রোল এবং প্রোগ্রামিংঃ মেশিনটি সাধারণত ব্যবহারকারী-বান্ধব সফ্টওয়্যার দিয়ে সজ্জিত হয় যা সহজ প্রোগ্রামিং এবং ডেনপেলিং প্রক্রিয়া নিয়ন্ত্রণের অনুমতি দেয়।অপারেটররা কাটা পথ নির্ধারণ করতে পারে, নির্দিষ্ট PCB ডিজাইন এবং প্রয়োজনীয়তার উপর ভিত্তি করে পরামিতিগুলি সামঞ্জস্য করুন এবং সেটিংস অপ্টিমাইজ করুন।
অটোমেটেড পিসিবি ডিপ্যানেলিং স্পেসিফিকেশনঃ
| লেজার | Q-Switched diode-pumped all solid-state UV laser Q-Switched diode-pumped all solid-state UV laser Q-Switched diode-pumped all solid-state UV laser Q-Switched diode-pumped all solid-state UV laser Q-সুইচড ডায়োড-পাম্প করা সমস্ত সলিড-স্টেট ইউভি লেজার |
| লেজার তরঙ্গদৈর্ঘ্য | ৩৫৫nm |
| লেজার উৎস | অপ্টোওয়েভ UV 15W@30KHz |
| রৈখিক মোটরের ওয়ার্কটেবিলের পজিশনিং নির্ভুলতা | ±2μm |
| রৈখিক মোটরের ওয়ার্কটেবিলের পুনরাবৃত্তি নির্ভুলতা | ±১ মাইক্রোমিটার |
| কার্যকর কাজের ক্ষেত্র | 600mmx600mm ((কাস্টমাইজযোগ্য) |
| স্ক্যানের গতি | 2500mm/s (সর্বোচ্চ) |
| কর্মক্ষেত্র | 40mmx40mm |
লেজার কাট সার্কিট বোর্ড সুবিধাঃ
1কোন যান্ত্রিক চাপ নেই
2. সরঞ্জামের খরচ কম
3. কাটিয়া উচ্চ মানের
4কোন খরচ নেই
5. ডিজাইন বহুমুখিতা-সহজ সফটওয়্যার পরিবর্তন অ্যাপ্লিকেশন পরিবর্তন সক্ষম
6. যেকোনো পৃষ্ঠের সাথে কাজ করে- টেফলন, সিরামিক, অ্যালুমিনিয়াম, ব্রোঞ্জ এবং তামা
7. বিশ্বাসযোগ্য স্বীকৃতি সঠিক, পরিষ্কার কাটা অর্জন করে
লেজার কাটিয়া সার্কিট বোর্ড অ্যাপ্লিকেশনঃ
যোগাযোগবিহীন ইউভি লেজার ব্যবহার করে স্বয়ংক্রিয় পিসিবি ডিফলিং বিভিন্ন শিল্প এবং পিসিবি উত্পাদন প্রক্রিয়াগুলিতে অ্যাপ্লিকেশন খুঁজে পায়, যার মধ্যে রয়েছেঃ
1ইলেকট্রনিক্স ম্যানুফ্যাকচারিংঃ এই প্রযুক্তি ব্যাপকভাবে ইলেকট্রনিক্স ডিভাইস যেমন ভোক্তা ইলেকট্রনিক্স, টেলিযোগাযোগ সরঞ্জাম, অটোমোবাইল ইলেকট্রনিক্স,এবং শিল্প নিয়ন্ত্রণ ব্যবস্থা.
2. পিসিবি সমাবেশঃ পিসিবি সমাবেশ প্রক্রিয়া শেষে, পৃথক সার্কিট বোর্ডগুলিকে বৃহত্তর প্যানেল থেকে পৃথক করা দরকার।ইউভি লেজার ডিপেনলিং মেশিন এই বিচ্ছেদের জন্য একটি সুনির্দিষ্ট এবং দক্ষ পদ্ধতি প্রদান করে, অক্ষত উপাদান এবং পরিষ্কার প্রান্ত নিশ্চিত।
3. উচ্চ ঘনত্বের পিসিবিঃ ইউভি লেজার কাটিং প্রযুক্তি বিশেষত জটিল নকশা, সূক্ষ্ম ট্রেস এবং উপাদানগুলির মধ্যে সংকীর্ণ ব্যবধান সহ উচ্চ ঘনত্বের পিসিবিগুলির জন্য উপযুক্ত।এটি পিসিবি এর অখণ্ডতা ঝুঁকি ছাড়াই সুনির্দিষ্ট ডিমেনলিং সক্ষম.
4. প্রোটোটাইপ ডেভেলপমেন্টঃ প্রোটোটাইপিং পর্যায়ে, পরীক্ষার এবং বৈধতার উদ্দেশ্যে প্রায়শই পিসিবিগুলি দ্রুত এবং নির্ভুলভাবে পৃথক করা প্রয়োজন।ইউভি লেজার ডিপেনলিং মেশিন প্রোটোটাইপ বোর্ড পৃথক করার জন্য একটি দ্রুত এবং নির্ভরযোগ্য সমাধান প্রদান করে.
5কাস্টম পিসিবি উত্পাদনঃ অ-যোগাযোগ ইউভি লেজার ডিফলিং পদ্ধতি কাস্টম পিসিবি উত্পাদনের জন্য আদর্শ, যেখানে নমনীয়তা এবং নির্ভুলতা গুরুত্বপূর্ণ।এটি অনন্য আকারের পিসিবিগুলির দক্ষতাপূর্ণ ডিমেনিলিংয়ের অনুমতি দেয়, আকার, এবং cutouts.
