পণ্যের বিবরণ:
|
পিসিবি টাইপ: | ভি-কাট এবং ট্যাব বোর্ড | লেজার: | ক্লায়েন্টদের প্রয়োজন অনুযায়ী |
---|---|---|---|
পিসিবি উপাদান: | FR4, FPC | ফিক্সচার: | কাস্টমাইজড |
টেবিল: | 2 | নাম: | পিসিবি লেজার কাটিয়া মেশিন |
লক্ষণীয় করা: | সেমি অটোমেটিক লেজার পিসিবি ডিপ্যানেলিং মেশিন,ডুয়াল টেবিল লেজার ডিপ্যানেলিং মেশিন,এফআর 4 পিসিবি লেজার কাটিং মেশিন |

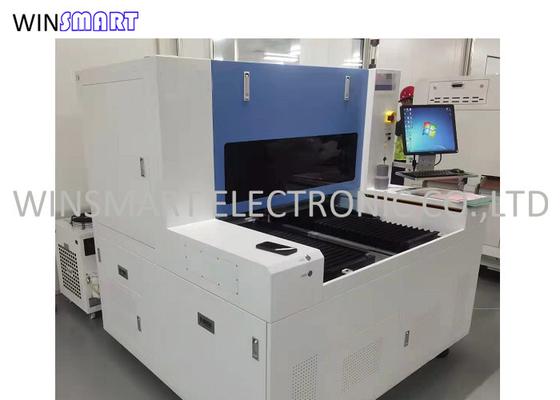

স্ট্রেস ছাড়াই ডুয়াল টেবিল সেমি অটোমেটিক লেজার PCB ডিপ্যানেলিং মেশিন
দ্বৈত টেবিল আধা-স্বয়ংক্রিয় PCB লেজার কাটিং মেশিন স্ট্রেস ছাড়াই
পিসিবি লেজার কাটিং মেশিন অ্যাপ্লিকেশন:
5G উপকরণ কাটা, যেমন CCM/COB/LCP/MPI/COF/cop/pi/CPI ভোক্তা ইলেকট্রনিক্সে।
FPC কাটিয়া.
FR4 PCB কাটিয়া.
কাচ কাটা।
পিসিবি লেজার সিutting মেশিন পরিচিতি:
গ্যান্ট্রি স্ট্রাকচার এবং ফ্লাইং লাইট পাথ ডিজাইন প্রোডাকশন লাইনের সাথে সংযোগ করা সহজ করে তোলে।এটি একটি বিশেষ দিয়ে সজ্জিত করা যেতে পারে
লোডিং এবং আনলোডিং ইন-লাইন সিস্টেমের উৎপাদন অনুযায়ী স্বয়ংক্রিয় উৎপাদন উপলব্ধি করতে হবে এবং উৎপাদন দক্ষতার ব্যাপক উন্নতি করতে হবে। এটি FPC এবং PCB প্রক্রিয়াকরণের জন্য তৈরি একটি ডিভাইস।সাধারণ কাটিং মেশিনের কাজের মোড অ্যাসেম্বলি লাইন অপারেশন এবং ডাবল-স্টেশন উত্পাদন উপলব্ধি করতে পারে, স্মার্ট মডেল ডিজাইন, বন্ধ অপটিক্যাল পাথ সিস্টেম 450 এর মধ্যে পণ্যগুলি প্রক্রিয়া করতে পারে, যা একটি ডাবল প্ল্যাটফর্ম 200 পরিসরে আলাদা করা যেতে পারে, এটি দর্জি দ্বারা তৈরি FPC এবং PCB প্রক্রিয়াকরণের জন্য।
পিসিবি লেজারকাটিং মেশিনের বৈশিষ্ট্য:
1. উচ্চ কর্মক্ষমতা UV/সবুজ লেজার গৃহীত হয়, ছোট লেজার ফোকাসিং স্পট এবং সরু খাঁজ সহ।
2. বর্জ্য দ্বারা সৃষ্ট পরিবাহী দ্বারা সৃষ্ট সার্কিট ব্যর্থতা এড়াতে বোর্ড কাটিয়া প্রক্রিয়া পরিষ্কার এবং ধুলো মুক্ত হতে হবে।
3. পেস্ট করা PCB বোর্ড সরাসরি ভাগ করা যেতে পারে।কাটার সময় কোন যোগাযোগ এবং চাপ নেই।
4. উচ্চ নির্ভুলতা দুই অক্ষ কাজ প্ল্যাটফর্ম, উচ্চ নির্ভুলতা এবং দ্রুত গতি.
5. সিসিডি স্বয়ংক্রিয় অবস্থান এবং সংশোধনের জন্য ব্যবহার করা যেতে পারে।
6. প্রক্রিয়াকরণ স্বয়ংক্রিয়ভাবে কম্পিউটার সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত হয়, এবং সফ্টওয়্যার ইন্টারফেস রিয়েল টাইমে প্রক্রিয়াকরণের অবস্থা বোঝার জন্য রিয়েল-টাইম প্রতিক্রিয়া দেয়৷
পিসিবি লেজার সিutting মেশিন স্পেসিফিকেশন:
লেজারের ধরন | UV, পিকোসেকেন্ড |
লেজার তরঙ্গদৈর্ঘ্য | 355nm |
লেজার উত্স | 10/15/20W |
অবস্থান নির্ভুলতা | ±3μm |
পুনরাবৃত্তি যথার্থতা | ±2μm |
কর্মক্ষেত্র | 350*400mm (দ্বৈত টেবিল) |
স্ক্যানিং গতি | 2500 মিমি/সেকেন্ড |
কাজের ক্ষেত্র | 40*40 মিমি |
কুলিং মোড | জল শীতল |
ওয়াটার কুলার | হ্যাঁ |
নিষ্কাশন | হ্যাঁ |
পজিশনিং পদ্ধতি | কাস্টমাইজড ফিক্সচার (FR4) |
ওয়ারেন্টি | 1 বছর |
পরীক্ষার রিপোর্ট | প্রদান করা হয়েছে |
প্যাকেজ | কাঠের ক্ষেত্রে |
পিসিবি লেজার কাটিং মেশিনের সুবিধা:
1. ধুলো নেই
2. উচ্চ কাটিয়া নির্ভুলতা
3. কোন চাপ নেই
4. বিশেষ আকৃতির কাটিয়া জন্য, এটা স্বয়ংক্রিয় করা সহজ
5. উচ্চ সামঞ্জস্যপূর্ণ
6. ভাল কাটিয়া প্রান্ত প্রভাব
