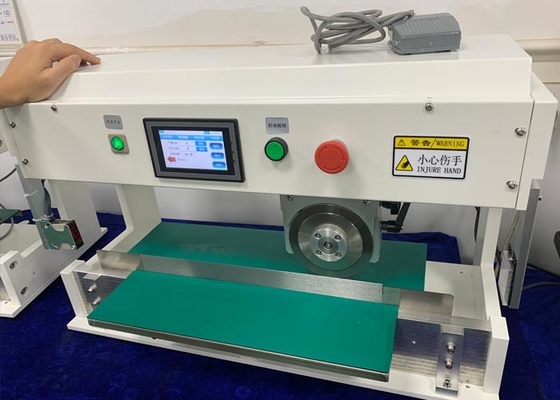

স্বয়ংক্রিয় FR4 MCPCB PCB বিভাজক মেশিন অ্যালুমিনিয়াম PCB Singulation

স্বয়ংক্রিয় FR4 MCPCB PCB বিভাজক মেশিন অ্যালুমিনিয়াম PCB Singulation

Brand Name: Winsmart
Model Number: SMTAD5
MOQ: 1 সেট
মূল্য: USD1-10000/set
Packaging Details: পাতলা পাতলা কাঠের কেস
Payment Terms: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
Detail Information
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পিসিবি উপাদান:
FR4, MCPCB
রঙ:
সাদা
কাটিং দৈর্ঘ্য:
330 মিমি
কাটার গতি:
সামঞ্জস্যযোগ্য
সিই সার্টিফিকেট:
প্রদান করা হয়েছে
নাম:
স্বয়ংক্রিয় পিসিবি কাটিং মেশিন
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
বিশেষভাবে তুলে ধরা:

MCPCB PCB বিভাজক মেশিন

,

FR4 PCB বিভাজক মেশিন

,

330mm স্বয়ংক্রিয় PCB কাটার মেশিন

Product Description

স্বয়ংক্রিয় FR4 MCPCB PCB বিভাজক মেশিন অ্যালুমিনিয়াম PCB Singulation



330 মিমি অ্যালুমিনিয়াম পিসিবি সিঙ্গুলেশন স্বয়ংক্রিয় পিসিবি কাটার মেশিন



স্বয়ংক্রিয় পিসিবি কাটিং মেশিন ওভারভিউ:

স্বয়ংক্রিয় পিসিবি কাটিং মেশিনকে পিসিবি কাটারও বলা হয়।এটি এক সময়ে মাইক্রো শিয়ার স্ট্রেস কাটার স্ট্রোক সম্পূর্ণ করতে একটি নতুন হালকা ছুরি হাঁটার নকশা গ্রহণ করে।কাটারটি V- আকৃতির খাঁজ সহ PCB সার্কিট বোর্ড কাটার জন্য উপযুক্ত।পণ্যটি সরানো হয় না, এবং উপরের ছুরিটি এগিয়ে এবং পিছনে চলে যায়।শিয়ার স্ট্রেস হ্রাস করা হয় এবং পণ্যের সম্ভাব্য মানের ঝুঁকি হ্রাস করা হয়।কাটিং মেশিনটি উচ্চ-গতির ইস্পাত নির্ভুল নাকাল দিয়ে তৈরি এবং পুনরায় ব্যবহার করা যেতে পারে।



স্বয়ংক্রিয় পিসিবি কাটার মেশিনবৈশিষ্ট্য:

1. কাটিং গতি সামঞ্জস্যযোগ্য, দুটি বিকল্প আছে: 500mm/s এবং 300mm/s৷

2. বিচ্ছেদ দৈর্ঘ্য প্রোগ্রাম করা যেতে পারে: 0-100-200-300-400MM

3. সমস্ত V-কাট PCB বোর্ড ডিপ্যানেলিংয়ের জন্য উপযুক্ত।

4. অপারেশন টেবিল প্রকৃত আবেদন অনুযায়ী নিয়মিত হতে পারে.

5. বৃত্তাকার ফলক সামঞ্জস্যযোগ্য: বিভিন্ন পুরুত্ব PCB বোর্ডের জন্য 0-2mm এবং পূর্ব-স্কোর করা V-কাটের বিভিন্ন গভীরতা।

6. অপারেটরের নিরাপত্তার জন্য, ব্লেড-হল্টিং লাইট সেন্সর এবং একটি প্লেক্সিগ্লাস নিরাপত্তা ঢাল রয়েছে।



স্বয়ংক্রিয় পিসিবি কাটার মেশিনস্পেসিফিকেশন:

মডেল SMTAD5
মেশিনের মাত্রা L700*W550*H460
সর্বোচ্চ কাটিয়া দৈর্ঘ্য 330 মিমি
পিসিবি উপাদান FR4, MCPCB
কাটার গতি 300mm/s বা 500mm/s
পিসিবি পুরুত্ব 0.2-3.2 মিমি
V-কাট গভীরতা 0.2-2 মিমি
বৃত্তাকার ফলক ব্যাস 125 মিমি, কোণ 26-28 °
শক্তি 220/110V
মেশিনের ওজন 55 কেজি
ওয়ারেন্টি 1 বছর
প্যাকেজ কাঠের ক্ষেত্রে
সিই টেস্টিং হ্যাঁ



স্বয়ংক্রিয় পিসিবি কাটিং মেশিনের সুবিধা:

1. কাটার প্রক্রিয়া চলাকালীন, PCB নড়াচড়া করবে না এবং বৃত্তাকার ছুরিটি পিছলে যাবে যাতে নড়াচড়ার কারণে সাবস্ট্রেটের ইলেকট্রনিক উপাদানগুলি ক্ষতিগ্রস্ত না হয়।
2. বৃত্তাকার ছুরি স্লাইডিং গতি সামঞ্জস্য করা যেতে পারে.
3. উপরের বৃত্তাকার কাটার এবং নীচের সোজা কাটার মধ্যে দূরত্ব V-খাঁজের গভীরতা এবং কাটারের ক্ষতি অনুসারে সঠিকভাবে সামঞ্জস্য করা যেতে পারে।
4. এটি সমস্যার সমাধান করতে পারে যে অংশগুলি অক্জিলিয়ারী প্লেট উপলব্ধি করতে ভি-খাঁজ অতিক্রম করে।
5. PCB কাটার সময়, টিনের ফাটল এড়াতে সার্কিট বোর্ড কাটার সময় অভ্যন্তরীণ চাপ তৈরি হয়।

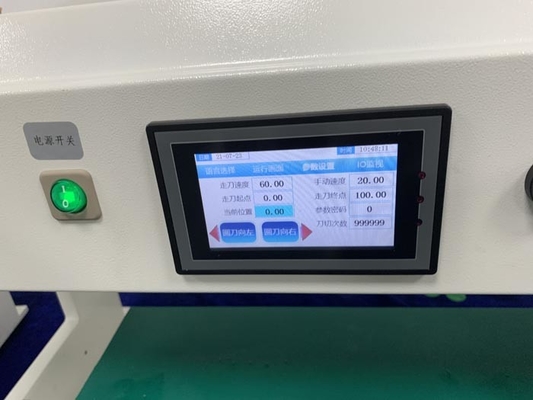

6. কাটিয়া গতি গাঁট দ্বারা নিয়ন্ত্রিত হয়, ডায়াফ্রাম স্ট্রোক অবাধে সেট করা যেতে পারে, এবং তরল স্ফটিক প্রদর্শন আছে.
7. পরিবাহক বেল্ট পৃথক PCB সংগ্রহের জন্য ঐচ্ছিক।
