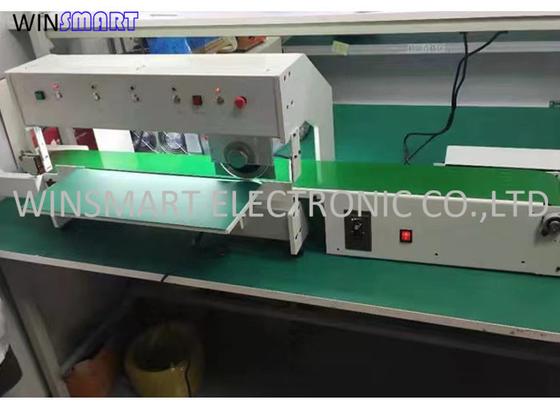

1300 মিমি বোর্ডের জন্য অটো ইএসডি কনভেয়র ভি কাট পিসিবি ডিপ্যানেলিং মেশিন

ESD পরিবাহক সহ স্বয়ংক্রিয় V-কাট PCB বিচ্ছেদ মেশিন

ভি-কাট পিসিবি সেপারেশন মেশিনের ভূমিকা:

1. বিভাগ মোড সমন্বয় গাঁট

2. শক্তি সূচক এবং উত্স

3. প্লেট ভ্রমণ বোতাম

4. উচ্চ/নিম্ন গতির সুইচ

5. জরুরী স্টপ বোতাম

6. সাইড প্লেট

7. নিম্ন ফলক

8. উপরের ফলক

9. উপরের ফলক উচ্চতা সমন্বয় গাঁট

10. উপরের ব্লেড ধারক

11. আপার ব্লেড ব্যাফেল এবং লোয়ার ব্লেড ব্যাফেল

12. প্ল্যাটফর্ম সামঞ্জস্য ডিভাইস উত্তোলন

13. নিরাপত্তা আলো পর্দা ডিভাইস

ভি-কাট পিসিবি সেপারেশন মেশিন বর্ণনা:

ভি-কাট পিসিবি বিভাজককে পিসিবি কাটারও বলা হয়।এটি একটি নতুন ধরনের রৈখিক/বৃত্তাকার কাটার নকশা গ্রহণ করে এবং এক সময়ে মাইক্রো শিয়ার স্ট্রেস কাটিং স্ট্রোক সম্পূর্ণ করে।কাটারটি ভি-গ্রুভ সহ পিসিবি কাটার জন্য উপযুক্ত।বোর্ড সরে না, এবং কাটিয়া ফলক এগিয়ে এবং পিছনে সরানো হয়।শিয়ার স্ট্রেস হ্রাস করা হয় এবং পণ্যের সম্ভাব্য মানের ঝুঁকি হ্রাস করা হয়।কাটিং মেশিনটি উচ্চ গতির ইস্পাত দিয়ে তৈরি এবং বারবার ব্যবহার করা যেতে পারে।এখন পিসিবি কাটারের চাপের প্রভাব সম্পর্কে কথা বলা যাক।

ভি-কাট PCB সেপারেশন মেশিনপরামিতি:

1. ভোল্টেজ: 220/110V, 50/60Hz

2. পাওয়ার: 250W

3. উপরের মোটরাইজড সার্কুলার ব্লেড: ব্যাস 125 মিমি;ফলক কোণ: 26-28 °

4. নীচের রৈখিক ফলকের দৈর্ঘ্য: 400/600/900/1300 মিমি

5. বিচ্ছেদ দৈর্ঘ্য: 0-100-200-300-400-1300 মিমি

6. বাহ্যিক আকার: ফলক দৈর্ঘ্য অনুযায়ী

7. ওজন: ফলক দৈর্ঘ্য অনুযায়ী

8. প্যাকেজ: কাঠের কেস

ভি-কাট PCB সেপারেশন মেশিনবৈশিষ্ট্য:

1. উপরের বৃত্তাকার ছুরি এবং নিম্ন রৈখিক ছুরি ছুরি চলন্ত প্রকার PCB কাটিয়া মেশিনের জন্য গৃহীত হয়.যখন পিসিবি বোর্ডটি নীচের ছুরিতে স্থাপন করা হয়, তখন সুইচটি চালু করা হয়, এবং উপরের বৃত্তাকার ছুরিটি অনুভূমিকভাবে সেট পয়েন্টে চলে যায়, অর্থাৎ, পিসি বোর্ডটি কাটা এবং আলাদা করা হয়, কাটা পড়ে না এবং ছেদ পড়ে। সমতল

2. বৃত্তাকার কর্তনকারী হাঁটা দ্বারা বিভক্ত করা যেতে পারে, যা সম্পূর্ণভাবে চাপ কমাতে পারে এবং ওয়েল্ডিং স্পটটিকে ক্র্যাকিং এবং অংশগুলি ভাঙতে বাধা দিতে পারে।

3. সোল্ডারিংয়ের পরে, ভাঙা PCB বোর্ড একাধিক টুকরো সংযোগকারী প্রায়শই সার্কিটের ক্ষতি করে বা ইলেকট্রনিক অংশগুলি ভেঙে দেয়।এই মেশিনটি ব্যবহার করে ক্ষতি এড়াতে পারে এবং কাজের দক্ষতা এবং গুণমান উন্নত করতে পারে।

4. মেশিনটি একটি স্টেপিং মোটর দ্বারা চালিত হয়, যা চালিত হলে স্ব-লকিং এবং সূক্ষ্ম কাটিং এবং পজিশনিং হতে পারে।এটি সমস্যার সমাধান করে যে ডিসি এবং এসি মোটর জড়তার কারণে কিছু সময়ের জন্য কাজ করার পরে তাদের ভ্রমণ পয়েন্টগুলি পরিবর্তন করে।

5. ভি-কাট PCB কাটার মেশিন নিরাপত্তা সুরক্ষার জন্য ইনফ্রারেড হালকা পর্দা সুইচ গ্রহণ করে।যখন হাত বা বিদেশী বস্তু ছুরি চলাচলের এলাকায় থাকে, তখন মেশিনের উচ্চ-গতি এবং নিরাপদ অপারেশন নিশ্চিত করতে মেশিনটি অবিলম্বে কাজ করা বন্ধ করে দেবে।

6. কাটিয়া গতি উচ্চ বা কম হিসাবে সেট করা যেতে পারে.উচ্চ গতি 200 মিমি/সেকেন্ড পর্যন্ত হতে পারে এবং পিসি বোর্ডের দৈর্ঘ্য সহ যেকোনো ফরোয়ার্ড স্টপ পয়েন্টে টুল ট্র্যাভেল সেট করা যেতে পারে।

7. ছায়া পরিবেশের অধীনে খেলার মাঠে কাজের ত্রুটিগুলি প্রতিরোধ করতে মেশিনের উপরের প্রান্তের নীচের অংশটি একটি ফ্লুরোসেন্ট বাতি দিয়ে সজ্জিত।

8. PCB কাটার মেশিনের উপরের এবং নীচের ছুরিগুলি আমদানি করা উচ্চ-গতির ইস্পাত দিয়ে তৈরি, যা অত্যন্ত টেকসই এবং বারবার গ্রাইন্ড করা যায়।

ভি-কাট পিসিবি সেপারেশন মেশিন স্পেসিফিকেশন:

ভি-কাট পিসিবি সেপারেশন মেশিন দৈনিক রক্ষণাবেক্ষণ:

মেশিন ব্যবহারের সময়, রক্ষণাবেক্ষণের কাজটি বেশ সহজ।মেশিনটি পরিষ্কার রাখুন এবং নিয়মিতভাবে উপরের এবং নীচের ব্লেডে অ্যান্টি-রাস্ট গ্রীস আঁকুন।মেশিনের নির্ভুলতা নিশ্চিত করতে অপারেশন এবং রক্ষণাবেক্ষণের জন্য দায়ী একজন ব্যক্তিকে মনোনীত করুন।এটি উচ্চ বা নিম্ন তাপমাত্রায় ব্যবহার বা সংরক্ষণ করবেন না
