পণ্যের বিবরণ:
|
| পিসিবি বেধ: | 0.1-3 মিমি | লেজার: | 20W UV |
|---|---|---|---|
| ওয়ারেন্টি: | 1 বছর | পিসিবি উপাদান: | FPC এবং FR4 |
| কর্মক্ষেত্র: | 400x400mm (কাস্টমাইজযোগ্য) | নাম: | UV লেজার PCB কাটার মেশিন |
| লক্ষণীয় করা: | 20W UV লেজার কাটার,400x400mm প্ল্যাটফর্ম UV লেজার কাটার,20W UV লেজার PCB বিভাজক মেশিন |
||

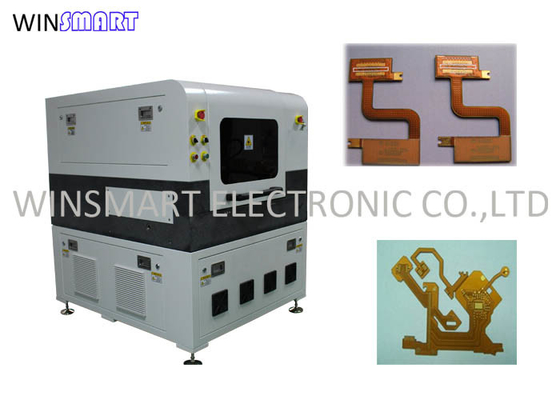

400x400mm মার্বেল প্ল্যাটফর্ম সহ সম্পূর্ণ স্বয়ংক্রিয় 20W UV লেজার কাটার
400x400mm মার্বেল প্ল্যাটফর্ম সম্পূর্ণ স্বয়ংক্রিয় UV লেজার PCB কাটার মেশিন
ইউভি লেজার পিসিবি কাটিং মেশিনের বৈশিষ্ট্য:
1. উচ্চ কর্মক্ষমতা UV/সবুজ লেজার গৃহীত হয়, ছোট লেজার ফোকাসিং স্পট এবং সরু খাঁজ সহ।
2. বর্জ্য দ্বারা সৃষ্ট পরিবাহী দ্বারা সৃষ্ট সার্কিট ব্যর্থতা এড়াতে বোর্ড কাটিয়া প্রক্রিয়া পরিষ্কার এবং ধুলো মুক্ত হতে হবে।
3. পেস্ট করা PCB বোর্ড সরাসরি ভাগ করা যেতে পারে।কাটার সময় কোন যোগাযোগ এবং চাপ নেই।
4. উচ্চ নির্ভুলতা দুই অক্ষ কাজ প্ল্যাটফর্ম, উচ্চ নির্ভুলতা এবং দ্রুত গতি.
5. সিসিডি স্বয়ংক্রিয় অবস্থান এবং সংশোধনের জন্য ব্যবহার করা যেতে পারে।
6. প্রক্রিয়াকরণ স্বয়ংক্রিয়ভাবে কম্পিউটার সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত হয়, এবং সফ্টওয়্যার ইন্টারফেস রিয়েল টাইমে প্রক্রিয়াকরণের অবস্থা বোঝার জন্য রিয়েল-টাইম প্রতিক্রিয়া দেয়৷
ইউভি লেজার পিসিবি কাটিং মেশিন প্রযোজ্য শিল্প:
UV লেজার কাটিয়া মেশিন বিভিন্ন ধরনের PCB সাবস্ট্রেট, যেমন সিরামিক সাবস্ট্রেট, নরম এবং হার্ড বন্ডিং প্লেট, FR4, PCB, FPC, ফিঙ্গারপ্রিন্ট আইডেন্টিফিকেশন মডিউল, কভারিং ফিল্ম, কম্পোজিট ম্যাটেরিয়াল, কপার সাবস্ট্রেট ইত্যাদি কাটার জন্য উপযুক্ত।
UV লেজার PCB কাটার মেশিনসুবিধা এবং অসুবিধা:
লেজার ডিপ্যানেলিং মেশিনের সবচেয়ে বড় সুবিধা হল কাটিয়া দক্ষতা এবং কাটিয়া প্রভাব।কাটিয়া প্রান্ত কার্বনাইজেশন এবং burr মুক্ত.এবং এটির শোষণ ফাংশন রয়েছে, যা এটিকে ধুলোমুক্ত এবং ধোঁয়াহীন করে তোলে।লেজার একটি অ-যোগাযোগ প্রক্রিয়াকরণ পদ্ধতি অবলম্বন করে, ছোট তাপীয় প্রভাব সহ, সাবস্ট্রেট বা সক্রিয় ডিভাইসগুলির সাবস্ট্রেটের কোনও ক্ষতি হয় না এবং কোনও চাপ নেই।সিসিডি পজিশনিং এবং কম্পিউটার-নিয়ন্ত্রিত স্বয়ংক্রিয় কাটিয়া স্বয়ংক্রিয় খাওয়ানো এবং আনলোডিং উপলব্ধি করতে পারে।সরঞ্জাম উত্পাদন দক্ষতা সর্বাধিক এবং শ্রম খরচ সংরক্ষণ.
অবশ্যই, লেজার পিসিবি ডিপ্যানেলিং মেশিনের অসুবিধাগুলিও খুব সুস্পষ্ট এবং দামটি ব্যয়বহুল।2016 সালের সেপ্টেম্বরে শীর্ষ সিলভার অপটোইলেক্ট্রনিক্সের ইউভি লেজার পিসিবি কাটিং মেশিনের সর্বশেষ মূল্য ছিল 90000-150000 ডলার (আনুষাঙ্গিক এবং লেজারের শক্তির উপর নির্ভর করে), যা প্রাথমিক বিনিয়োগ খরচের জন্য খুব বেশি।যাইহোক, এটি ভাল যে বর্তমান পিসিবি লেজার ডিপ্যানেলিং মেশিনের শীর্ষ সিলভার অপটোইলেক্ট্রনিক্স কিস্তিতে পরিশোধ করা যেতে পারে, যা প্রাথমিক বিনিয়োগ খরচের উপরও চাপ সৃষ্টি করে।
ইউভি লেজার পিসিবি কাটিং মেশিন স্পেসিফিকেশন:
| মডেল | SMTL460 |
| কাজের অবস্থা | অফলাইন বা ইনলাইন |
| সিসিডি সিস্টেম | হ্যাঁ |
| লেজার ওয়ারেন্টি | 1 ২ মাস |
| মেশিন ওয়ারেন্টি | 1 ২ মাস |
| পিসিবি টাইপ | V-কাট এবং ট্যাব |
| পিসিবি উপাদান | FR4 এবং Flex PCB |
| পজিশনিং | FPC এর জন্য ভ্যাকুয়াম এবং PCB এর জন্য ফিক্সচার |
| বর্জ্য PCB সংগ্রহ ফাংশন | হ্যাঁ |
| কুলিং মোড | জল শীতল |
| শক্তি | AC 220V 3KW |
| প্ল্যাটফর্ম | মার্বেল |
| কর্মক্ষেত্র | 40mmx40mm |
| স্ক্যানিং গতি | 2500 মিমি/সেকেন্ড |
| কার্যকরী কর্মক্ষেত্র | 400mmx400mm (কাস্টমাইজযোগ্য) |
| লিনিয়ার মোটরের ওয়ার্কটেবলের পুনরাবৃত্তি যথার্থতা | ±1μm |
| লেজার উত্স | অপটোওয়েভ UV 15W@30KHz |
| লেজার তরঙ্গদৈর্ঘ্য | 355nm |
| লেজার | Q- সুইচড ডায়োড-পাম্প করা সমস্ত সলিড-স্টেট ইউভি লেজার |
| লিনিয়ার মোটরের ওয়ার্কটেবলের অবস্থান নির্ভুলতা | ±2μm |
ইউভি লেজার পিসিবি কাটিং মেশিন পরামিতি:
1. শর্ত: নতুন
2. ওয়ারেন্টি পরিষেবার পরে: ক্ষেত্র রক্ষণাবেক্ষণ এবং মেরামত পরিষেবা, অনলাইন সমর্থন, খুচরা যন্ত্রাংশ, ভিডিও প্রযুক্তিগত সহায়তা
3. ভিডিও আউটগোয়িং-পরিদর্শন: প্রদান করা হয়েছে
4. মেশিনারি টেস্ট রিপোর্ট: প্রদান করা হয়েছে
5. মার্কেটিং টাইপ: নতুন পণ্য
6. মূল উপাদানগুলির ওয়ারেন্টি: 1 বছর
7. মূল উপাদান: বিয়ারিং, ইঞ্জিন, গিয়ার, গিয়ারবক্স, মোটর, পিএলসি, প্রেসার ভেসেল, পাম্প, স্পিন্ডল
8. উৎপত্তি স্থান: গুয়াংডং, চীন
9. ব্র্যান্ড নাম: Winsmart
10. পণ্যের নাম: লেজার পিসিবি বিভাজক মেশিন
11. লেজার শক্তি: 15W/20W (ঐচ্ছিক)
12. পুরো মেশিন নির্ভুলতা: ±20 μm
13. অবস্থান নির্ভুলতা: ±2 μm
14. পুনরাবৃত্তি নির্ভুলতা: ±2 μm
15. ভোল্টেজ/ পাওয়ার সাপ্লাই: একক ফেজ AC220V/3KW
16. মেশিনের ওজন: 2000 কেজি
17. প্রক্রিয়াকরণের আকার: 400mm*400mm
18. কাজের মোড (অফলাইন): ম্যানুয়াল লোডিং এবং আনলোডিং, ইনলাইন উপলব্ধ
