লেজার পিসিবি Depaneling মেশিন
>

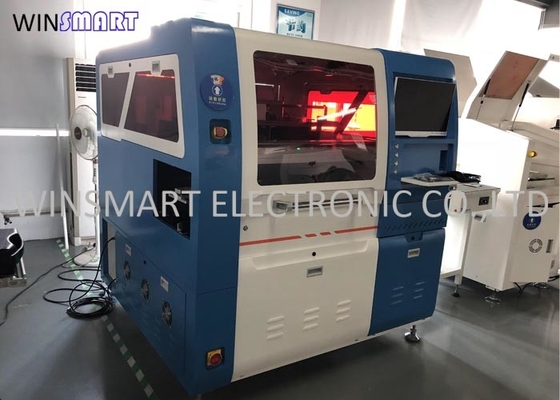

PC কন্ট্রোল 600x600mm লেজার PCB ডিপ্যানেলিং মেশিন FPC এর জন্য উপযুক্ত

PC কন্ট্রোল 600x600mm লেজার PCB ডিপ্যানেলিং মেশিন FPC এর জন্য উপযুক্ত

Brand Name: Winsmart
Model Number: SMTL600
MOQ: 1 সেট
মূল্য: USD1-150K/set
Packaging Details: পাতলা পাতলা কাঠের কেস
Payment Terms: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
Detail Information
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পিসিবি উপাদান:
FR4, FPC
চাপ কাটা:
0
কর্মক্ষেত্র:
600x600 মিমি
লেজারের ধরন:
UV
ওয়ারেন্টি:
1 ২ মাস
নাম:
UV লেজার কাটার মেশিন
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
বিশেষভাবে তুলে ধরা:

600x600mm লেজার পিসিবি ডিপ্যানেলিং মেশিন

,

এফপিসি লেজার পিসিবি ডিপ্যানেলিং মেশিন

,

600x600 মিমি ইউভি লেজার কাটিং মেশিন

Product Description

PC কন্ট্রোল 600x600mm লেজার PCB ডিপ্যানেলিং মেশিন FPC এর জন্য উপযুক্ত



Win 10 PC কন্ট্রোল 600x600mm UV লেজার কাটিং মেশিন FPC এবং PCB এর জন্য উপযুক্ত



UV লেজার কাটিং মেশিন ভূমিকা:

ঐতিহ্যগত ম্যানুয়াল ভাঁজ করার মানের সমস্যার সাথে তুলনা করে, PCB UV লেজার কাটিয়া মেশিনের উত্থান এই অসুবিধার জন্য তৈরি করে।পিসিবি ডিপ্যানেলিং মেশিনের সুস্পষ্ট সুবিধা রয়েছে।পিসিবি লেজার ডিপ্যানেলিং মেশিনের উত্পাদনে উচ্চ কাজের দক্ষতা রয়েছে।পিসিবি ডিপ্যানেলিং মেশিন কাজ করার সময় খুব নিরাপদ।যে কোনো এন্টারপ্রাইজের পণ্যের গুণমান ছাড়াও পণ্যের উৎপাদন নিরাপত্তার দিকে মনোযোগ দেওয়া উচিত, এই প্রক্রিয়াটি 2004 সালের প্রথম দিকে ইউরোপীয় এবং আমেরিকান গ্রাহকদের দ্বারা বাধ্যতামূলক করা হয়েছে।
PC কন্ট্রোল 600x600mm লেজার PCB ডিপ্যানেলিং মেশিন FPC এর জন্য উপযুক্ত 0


ইউভি লেজার কাটিং মেশিনের নীতি:

এই UV লেজার কাটিং মেশিনের নীতি হল উচ্চ-শক্তির মরীচি দিয়ে PCB সার্কিট বোর্ডের পৃষ্ঠকে বিকিরণ করা এবং বীমের শক্তির ঘনত্ব, ফ্রিকোয়েন্সি, গতি এবং প্রক্রিয়াকরণের সময়গুলির মতো পরামিতিগুলি নিয়ন্ত্রণ করে PCB উপকরণগুলির বাষ্পীকরণ কাটা উপলব্ধি করা।



UV লেজার কাটিং মেশিন স্পেসিফিকেশন:

লেজারের ধরন Q- সুইচড ডায়োড-পাম্প করা সমস্ত সলিড-স্টেট ইউভি লেজার
লেজার তরঙ্গদৈর্ঘ্য 355nm
লেজার ব্র্যান্ড অপটোওয়েভ
লিনিয়ার মোটরের ওয়ার্কটেবলের অবস্থান নির্ভুলতা ±2μm
লিনিয়ার মোটরের ওয়ার্কটেবলের পুনরাবৃত্তি যথার্থতা ±1μm
স্ক্যানিং গতি 2500 মিমি/সেকেন্ড (সর্বোচ্চ)
কাজের ক্ষেত্র 40mmx40mm
কাজের টেবিল এক
কর্মক্ষেত্র 600x600 মিমি
পিসিবি টাইপ V-কাট এবং ট্যাব
পিসিবি উপাদান FR4, FPC
পিসিবি পুরুত্ব 0.2-3 মিমি
সিসিডি ক্যামেরা জার্মানি ব্র্যান্ড
টেবিল প্ল্যাটফর্ম মার্বেল
কুলিং মোড ওয়াটার কুলার
নির্গমন পদ্ধতি হ্যাঁ
সেবা অন-সাইট ইনস্টলেশন এবং প্রশিক্ষণ
ওয়ারেন্টি 1 ২ মাস
মেশিনের অবস্থা নতুন
পজিশনিং ফিক্সচার



ইউভি লেজার কাটিং মেশিনের সুবিধা:

1. ধুলো নেই
সার্কিট বোর্ড শিল্পের উত্পাদন পরিবেশ ধুলো-মুক্ত কর্মশালায় সঞ্চালিত হয়।প্রথাগত পিসিবি ডিপ্যানেলিং সরঞ্জাম, যেমন ব্লেড মুভিং টাইপ মেশিন, অনিবার্যভাবে অবশিষ্টাংশ এবং মাইক্রো পাউডার তৈরি করবে, যা 10000 এবং 1000 শ্রেণীর ধুলো-মুক্ত কর্মশালাকে দূষিত করবে এবং পণ্যের পরিবাহিতাকে প্রভাবিত করবে।UV লেজার কাটিয়া মেশিন একটি বাষ্পীভবন প্রক্রিয়াকরণ প্রক্রিয়া, যা ধুলো তৈরি করবে না এবং পণ্যের পরিবাহিতার জন্য সহায়ক।

2. উচ্চ কাটিয়া নির্ভুলতা
উচ্চ-নির্ভুলতা ঐতিহ্যগত প্রক্রিয়াকরণ সরঞ্জামগুলির প্রক্রিয়াকরণের ফাঁক 100 মাইক্রনের কম প্রস্থের ফাঁকে পৌঁছাতে পারে না, যা প্রান্তের লাইন বা PCBA সার্কিট বোর্ডের উপাদানগুলির নির্দিষ্ট ক্ষতির কারণ হবে।লেজার কাটিয়া মেশিনের ফোকাস স্পট ছোট, এবং অতিবেগুনী কোল্ড প্রসেসিং মোডের সার্কিট বোর্ডের প্রান্তে সামান্য তাপীয় প্রভাব রয়েছে।কাটিং অবস্থানের নির্ভুলতা 50 মাইক্রনের কম, এবং কাটিয়া আকারের নির্ভুলতা 30 মাইক্রনের কম, যা সার্কিট বোর্ডের প্রান্তকে প্রভাবিত করবে না এবং নির্ভুলতা বেশি।

3. কোন চাপ নেই
ঐতিহ্যগত প্রক্রিয়াকরণ পদ্ধতিতে সাধারণত ভি-গ্রুভ থাকে, যা উত্পাদন প্রক্রিয়ায় বোর্ডের নির্দিষ্ট ক্ষতির কারণ হয়।ইউভি লেজার কাটিয়া মেশিন ভি-গ্রুভস তৈরি না করে সরাসরি বেয়ার বোর্ড কাটতে পারে।এছাড়াও, প্রথাগত প্রক্রিয়াকরণ পদ্ধতিগুলি সার্কিট বোর্ডে কাজ করার জন্য সরাসরি সরঞ্জামগুলি ব্যবহার করে, বিশেষত স্ট্যাম্পিং পদ্ধতি সার্কিট বোর্ডে একটি দুর্দান্ত প্রভাব ফেলে, যা বোর্ডের বিকৃতি ঘটানো সহজ।লেজার কাটিং মেশিনটি একটি অ-যোগাযোগ প্রক্রিয়াকরণ মোড, যা উচ্চ-শক্তির মরীচির মাধ্যমে উপাদানের পৃষ্ঠে কাজ করে, যা চাপের প্রভাব এবং সার্কিট বোর্ডের বিকৃতি এবং ক্ষতির কারণ হবে না।

4. বিশেষ আকৃতির কাটিয়া জন্য, এটা স্বয়ংক্রিয় করা সহজ
ইউভি লেজার পিসিবি কাটিয়া মেশিন কোন প্রপস এবং ফিক্সচার প্রতিস্থাপন ছাড়াই এবং ইস্পাত জাল ছাড়াই যে কোনও আকারের জন্য কাটতে পারে।একই সরঞ্জাম বিশেষ-আকৃতির এবং সোজা-লাইন কাটিয়া পূরণ করতে পারে, যা সমাবেশ লাইন স্বয়ংক্রিয় উত্পাদন এবং উচ্চ নমনীয়তা উপলব্ধি করা সহজ।উত্পাদন দক্ষতা উন্নত করা এবং উত্পাদন প্রক্রিয়া এবং উত্পাদন চক্র সংরক্ষণ করা সহজ।বিশেষ করে, এটি দ্রুত এবং দক্ষতার সাথে দ্রুত প্রুফিংয়ের চাহিদা মেটাতে পারে, সরাসরি অঙ্কন আমদানি করতে পারে এবং তারপর কাটিয়া সনাক্ত করতে পারে।

5. উচ্চ সামঞ্জস্যপূর্ণ
UV লেজার কাটিয়া মেশিন সার্কিট বোর্ডের চারপাশে উপকরণ যেমন PCB, FPC, কভারিং ফিল্ম, পোষা প্রাণী, রিইনফোর্সিং বোর্ড, IC, অতি-পাতলা ধাতব কাটা ইত্যাদি প্রক্রিয়া করতে পারে। বিভিন্ন ধরণের উপকরণ, পরিচালনা করা সহজ, অঙ্কনে আমদানি করা যেতে পারে, কোনও যান্ত্রিক অংশ সামঞ্জস্য করার প্রয়োজন নেই এবং পরিচালনা এবং বজায় রাখা সহজ।

6. ভাল কাটিয়া প্রান্ত প্রভাব
কাটিয়া প্রান্ত মসৃণ এবং burr ছাড়া ঝরঝরে হয়.এটি অঙ্কনের আকার অনুযায়ী সরাসরি প্রক্রিয়া করা এবং গঠন করা যেতে পারে, যা পণ্যের ফলন উন্নত করতে সহায়ক।পরবর্তী প্রক্রিয়া ছাড়াই এটি সরাসরি ইনস্টল করা যেতে পারে।
