Brand Name: | Winsmart |
Model Number: | SMTS22 |
MOQ: | 1 সেট |
মূল্য: | USD1-10000/Set |
Packaging Details: | পাতলা পাতলা কাঠের কেস |
Payment Terms: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |

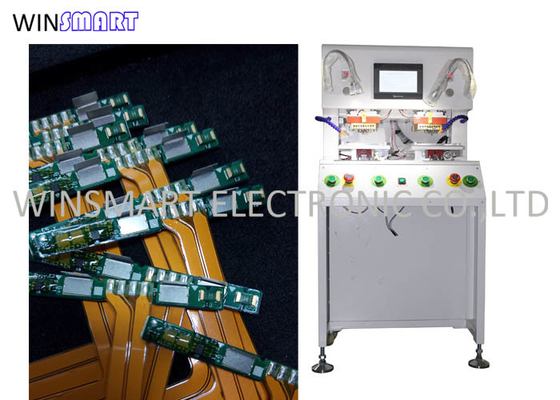

FPC থেকে PCB ওয়েল্ডিংয়ের জন্য তাপমাত্রা প্রোফাইল হট বার সোল্ডারিং সরঞ্জাম
হট বার সোল্ডারিং সরঞ্জাম শ্রেণীবিভাগ:
বিভিন্ন উত্পাদনের চাহিদা মেটাতে, সাধারণ ঢালাই ফাংশন ছাড়াও, নাড়ি তাপ বন্ধনে অক্জিলিয়ারী সরঞ্জাম যেমন অ্যালাইনমেন্ট ক্যামেরা সিস্টেম যুক্ত করা হয়েছে।ফিক্সচারের সংখ্যা অনুসারে:
(1) একক টেবিল
এই ধরনের সরঞ্জাম আকারে ছোট এবং কম জায়গা দখল করে।দাম তুলনামূলকভাবে কম, এবং এটি শুধুমাত্র একটি ছোট প্ল্যাটফর্মে স্থাপন করা প্রয়োজন।যাইহোক, সরঞ্জামগুলি শুধুমাত্র একটি জিগ দিয়ে ইনস্টল করা যেতে পারে, তাই উত্পাদন দক্ষতা কম এবং এটি ছোট ব্যাচ উত্পাদনের জন্য উপযুক্ত।এই ধরনের সরঞ্জাম প্রয়োজন অনুযায়ী ক্যামেরা সিস্টেমের সাথে যুক্ত করা যেতে পারে।
(2) ডাবল টেবিল
এই ধরণের সরঞ্জাম দুটি জিগ দিয়ে ইনস্টল করা যেতে পারে।উত্পাদনের সময়, উত্পাদনের প্রয়োজন অনুসারে এক বা দুটি ক্ল্যাম্প নির্বাচন করা যেতে পারে।যখন দুটি ক্ল্যাম্প উত্পাদনের জন্য নির্বাচন করা হয়, তখন একটি বাতা ওয়েল্ডিং মেশিনে থাকে।অপারেটর পরবর্তী ঢালাইয়ের জন্য প্রস্তুত করার জন্য পণ্যটিকে অন্য জিগে আটকাতে পারে, যার ফলে অপেক্ষার সময় হ্রাস পায় এবং উত্পাদন দক্ষতা ব্যাপকভাবে উন্নত হয়।
হট বার সোল্ডারিং সরঞ্জাম বৈশিষ্ট্য:
1. পালস হিটিং প্রযুক্তি ব্যবহার করে, তাপমাত্রা নিয়ন্ত্রণ সঠিক, এবং তাপমাত্রা স্যাম্পলিং ফ্রিকোয়েন্সি 0.1 সেকেন্ড
2. একক ওয়ার্কিং প্ল্যাটফর্ম, রোটারি ওয়ার্কিং প্ল্যাটফর্ম, বাম এবং ডান মোবাইল প্ল্যাটফর্ম এবং অন্যান্য বৈচিত্রপূর্ণ কাজের মোড
3. মাল্টি স্টেজ তাপমাত্রা বৃদ্ধি নিয়ন্ত্রণ
4. রিয়েল টাইম তাপমাত্রা বক্ররেখা প্রদর্শন
5. সিলিকন টেপ ইনডেক্সিং প্রক্রিয়া
6. বড় ক্ষমতা প্রোগ্রাম প্রাক স্টোরেজ
7. স্পর্শ অপারেশন ইন্টারফেস, প্রোগ্রাম পাসওয়ার্ড সুরক্ষা
হট বার সোল্ডারিং সরঞ্জাম স্পেসিফিকেশন:
মেশিনের আকার | 750×650×1300mm |
কর্মক্ষেত্র | সর্বোচ্চ 150*200 মিমি |
মেশিনের ওজন | 62 কেজি |
কাজের বায়ু চাপ | 0.6-0.8Mpa |
ফিক্সচার পরিমাণ | 1 |
থার্মোড মাথার আকার | সর্বোচ্চ 80*5 মিমি |
ঢালাই নির্ভুলতা | পিচ 0.2 মিমি |
চাপ সময় | 1~99.9s |
তাপমাত্রা সেটিংস | RT~500℃ সহনশীলতা ±5℃ |
ঢালাই চাপ | 1~20 কেজি |
তাপমাত্রা সেটিংস | দুই |
কাজের পরিবেশ | 10-60℃,40%-95% |
পাওয়ার সাপ্লাই | AC220V±10% 50HZ,2200W |
প্রান্তিককরণ মোড | সিসিডি + এলসিডি মনিটর |
খাওয়ানোর মোড | ম্যানুয়াল |
শুরু মোড | স্টার্ট বোতাম টিপুন |
ঘূর্ণন প্ল্যাটফর্ম | সিলিন্ডার নিয়ন্ত্রণ, সহনশীলতা <0.02 মিমি |
হট বার সোল্ডারিং সরঞ্জাম অ্যাপ্লিকেশন:
1. মোবাইল ফোন প্রস্তুতকারক
2. স্পর্শ পর্দা প্রস্তুতকারক
3. কম্পিউটার
4. প্রিন্টার, ইত্যাদি
