পণ্যের বিবরণ:
|
| কর্মক্ষেত্র: | 600x600 মিমি | কাটা পথ: | অ-যোগাযোগ |
|---|---|---|---|
| পিসিবি টাইপ: | V-কাট, ট্যাব | পিসিবি উপাদান: | FR4, FPC |
| লেজার পাওয়ার: | 20w | নাম: | লেজার কাটার সরঞ্জাম |
| লক্ষণীয় করা: | 20W ইউভি লেজার কাটিং সরঞ্জাম,অনমনীয় পিসিবি লেজার কাটিং সরঞ্জাম,মুদ্রিত সার্কিট বোর্ড ডিপ্যানেলিং মেশিন |
||

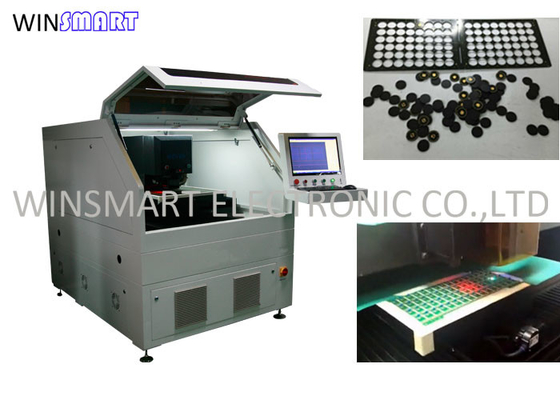

স্ট্রেস ছাড়াই অনমনীয় প্রিন্ট সার্কিট বোর্ড 20W UV লেজার কাটার সরঞ্জাম
লেজার কাটার সরঞ্জাম বর্ণনা:
লেজার কাটিয়া সরঞ্জাম V-CUT এবং স্ট্যাম্প গর্ত সহ বিভিন্ন ধরণের PCB সার্কিট বোর্ড কাটতে পারে এবং এনক্যাপসুলেটেড সার্কিট বোর্ড এবং সাধারণ অপটিক্যাল বোর্ডগুলিকে ভাগ করতে পারে।এটা নরম এবং হার্ড কম্বিনেশন বোর্ড, FR4, PCB, FPC, ফিঙ্গারপ্রিন্ট আইডেন্টিফিকেশন মডিউল, কভারিং ফিল্ম, কম্পোজিট ম্যাটেরিয়ালস, কপার সাবস্ট্রেট এবং অন্যান্য উপকরণ দিয়ে তৈরি PCB সার্কিট বোর্ড লেজার কাটিং এবং ডিপ্যানেল করার জন্য উপযুক্ত।
চাহিদা অনুযায়ী, ইউভি এবং সবুজ লেজার পিসিবি কাটা এবং আলাদা করতে ব্যবহার করা যেতে পারে, এবং ভি-কাট এবং স্ট্যাম্প হোল সহ বিভিন্ন ধরণের পিসিবি সার্কিট বোর্ডগুলি সঠিকভাবে কাটা যেতে পারে সরঞ্জামগুলি স্বয়ংক্রিয় লোডিং এবং আনলোডিং কাটাকে সমর্থন করে, যা অটোমেশন উপলব্ধি করতে পারে
লেজার কাটিং সরঞ্জাম বৈশিষ্ট্য:
1. উচ্চ কর্মক্ষমতা UV/সবুজ লেজার গৃহীত হয়, ছোট লেজার ফোকাসিং স্পট এবং সরু খাঁজ সহ।
2. বর্জ্য দ্বারা সৃষ্ট পরিবাহী দ্বারা সৃষ্ট সার্কিট ব্যর্থতা এড়াতে বোর্ড কাটিয়া প্রক্রিয়া পরিষ্কার এবং ধুলো মুক্ত হতে হবে।
3. পেস্ট করা PCB বোর্ড সরাসরি ভাগ করা যেতে পারে।কাটার সময় কোন যোগাযোগ এবং চাপ নেই।
4. উচ্চ নির্ভুলতা দুই অক্ষ কাজ প্ল্যাটফর্ম, উচ্চ নির্ভুলতা এবং দ্রুত গতি.
5. সিসিডি স্বয়ংক্রিয় অবস্থান এবং সংশোধনের জন্য ব্যবহার করা যেতে পারে।
6. প্রক্রিয়াকরণ স্বয়ংক্রিয়ভাবে কম্পিউটার সফ্টওয়্যার দ্বারা নিয়ন্ত্রিত হয়, এবং সফ্টওয়্যার ইন্টারফেস রিয়েল টাইমে প্রক্রিয়াকরণের অবস্থা বোঝার জন্য রিয়েল-টাইম প্রতিক্রিয়া দেয়৷
লেজার কাটিং সরঞ্জাম স্পেসিফিকেশন:
| লেজার | Q- সুইচড ডায়োড-পাম্প করা সমস্ত সলিড-স্টেট ইউভি লেজার |
| লেজার তরঙ্গদৈর্ঘ্য | 355nm |
| লেজার উত্স | UV 20W |
| লিনিয়ার মোটরের ওয়ার্কটেবলের অবস্থান নির্ভুলতা | ±2μm |
| পিসিবি খাওয়ানো | ম্যানুয়াল |
| পিসিবি আনলোডিং | ম্যানুয়াল |
| পিসিবি পজিশনিং | ফিক্সচার |
| চাপ কাটা | 0 |
| লিনিয়ার মোটরের ওয়ার্কটেবলের পুনরাবৃত্তি যথার্থতা | ±1μm |
| কার্যকরী কর্মক্ষেত্র | 600mmx600mm (কাস্টমাইজযোগ্য) |
| প্ল্যাটফর্ম | মার্বেল |
| পিসিবি উপাদান | FPC এবং FR4 |
| Gerber আমদানি ফাংশন | হ্যাঁ |
| কাটিং পাথ | বৃত্ত, রেখা, বিন্দু, চাপ |
| অপারেশন সিস্টেম | জয় 10 |
| স্ক্যানিং গতি | 2500 মিমি/সেকেন্ড (সর্বোচ্চ) |
| কাজের ক্ষেত্র | 40mmx40mm |
| ওয়ারেন্টি | 1 বছর |
| সেবা | 24 ঘন্টা অনলাইন সমর্থন, বিদেশী প্রশিক্ষণ উপলব্ধ |
| মেশিনের অবস্থা | 100% নতুন |
লেজার কাটিং সরঞ্জাম প্রযোজ্য শিল্প:
এটি বিভিন্ন ধরনের PCB সাবস্ট্রেট কাটার জন্য উপযুক্ত, যেমন সিরামিক সাবস্ট্রেট, নরম এবং হার্ড বন্ডিং প্লেট, FR4, PCB, FPC, ফিঙ্গারপ্রিন্ট আইডেন্টিফিকেশন মডিউল, কভারিং ফিল্ম, কম্পোজিট ম্যাটেরিয়াল, কপার সাবস্ট্রেট ইত্যাদি।
