পণ্যের বিবরণ:
|
| সিই অনুমোদন: | হ্যাঁ। | ফিক্সচার পরিমাণ: | 1 |
|---|---|---|---|
| ভোল্টেজ: | 220V/110V | তাপমাত্রা নির্ভুলতা: | ±2°সে |
| থার্মোড পরিমাণ: | 1 | নিয়ন্ত্রণ ব্যবস্থা: | পিএলসি |
| প্রদর্শন: | এলসিডি | তাপমাত্রা সীমা: | 50-500℃ |
| প্রকার: | স্বয়ংক্রিয় | পণ্যের নাম: | হট বার সোল্ডারিং মেশিন |
| লক্ষণীয় করা: | 0.2 পিন পিচ বার সোল্ডারিং মেশিন,হট বার এফপিসি সোল্ডারিং মেশিন,হট বার এফএফসি সোল্ডারিং মেশিন |
||

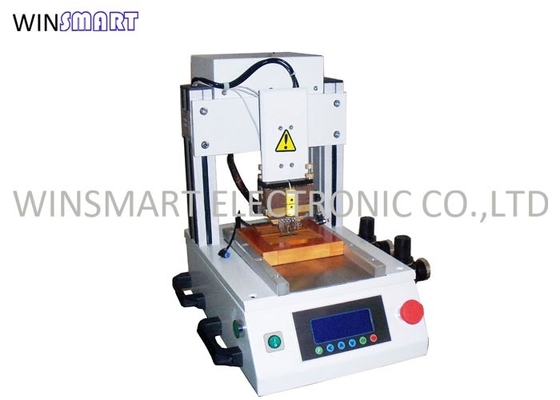

গরম বার সোল্ডারিং মেশিন 0.2 পিন পিচ জন্য FPC FFC PCB সোল্ডারিং
হট বার সোল্ডারিং মেশিনের ভূমিকাঃ
1. হট প্রেস এছাড়াও bonding মেশিন বলা হয়। হট প্রেসিং বিভিন্ন মিডিয়া অনুযায়ী, এটি soldering, এসিএফ bonding মেশিন (বিপরীত পরিবাহী টেপ),এসিপি (বিপরীত পরিবাহী আঠালো), টিবিএফ (গরম গলে যাওয়া আঠালো ফিল্ম) ।
2এটি এফপিসি (ফ্লেক্সিবল সার্কিট বোর্ড), এইচএসসি (জেব্রা পেপার), ট্যাব এবং এলসিডি এবং পিসিবি সংযোগের জন্য প্রযোজ্য। যেহেতু ভোক্তা ইলেকট্রনিক পণ্যগুলিতে পিসিবি বা এফপিসির পিচ ছোট থাকে, তাই এটি একটি সাধারণ পিসিবি বা পিসিবি সংযোগের জন্য প্রযোজ্য।ঐতিহ্যবাহী সোল্ডারিং প্রক্রিয়া অত্যন্ত সূক্ষ্ম গরম প্রেসিংয়ের প্রয়োজনীয়তা পূরণ করা কঠিন হয়েছে, তাই মোবাইল ফোন ডিজাইনাররা ধীরে ধীরে এসিএফ প্রক্রিয়াটি প্রয়োগ করেছে।
গরম বার সোল্ডারিং মেশিনের কাজ নীতিঃ
ইম্পলস গরম করার নীতিঃ ওয়েল্ডিং মাথা পৃষ্ঠের বিশেষ নকশার কারণে, ওয়েল্ডিং পৃষ্ঠের প্রতিরোধ খুব ছোট,এবং বর্তমান ক্ষুদ্রতম প্রতিরোধের সঙ্গে বিভাগ মাধ্যমে পাস হবে. ক্রমাগত ভোল্টেজ পরিবর্তন এবং বর্তমান স্তর সমন্বয় করে, ঢালাই মাথা দ্রুত গরম করতে পারেন। পালস বর্তমান বর্তমানের চালু এবং বন্ধ ফ্রিকোয়েন্সি অনুপাত বোঝায়।পালস অনুপাত যত বেশি হবে, বর্তমানের আউটপুট যত বড়, ওয়েল্ডিং জয়েন্টের তাপমাত্রা তত দ্রুত বৃদ্ধি পায়।
হট বার সোল্ডারিং মেশিনের বৈশিষ্ট্যঃ
1. ইমপ্লাস গরম প্রযুক্তি ব্যবহার করুন, তাপমাত্রা নিয়ন্ত্রণ সঠিক, এবং তাপমাত্রা নমুনা ফ্রিকোয়েন্সি 0.1s হয়
2. একক কাজের প্ল্যাটফর্ম, ঘূর্ণনশীল কাজের প্ল্যাটফর্ম, বাম এবং ডান মোবাইল প্ল্যাটফর্ম এবং অন্যান্য বৈচিত্র্যময় কাজের মোড
3. মাল্টি স্টেজ তাপমাত্রা বৃদ্ধি নিয়ন্ত্রণ
4. রিয়েল টাইম তাপমাত্রা বক্ররেখা প্রদর্শন
5সিলিকন টেপ ইনডেক্সিং প্রক্রিয়া
6. সিসিডি ভিজন সিস্টেম সঠিক সারিবদ্ধতা প্রদান করে
7. বড় ধারণক্ষমতা প্রাক স্টোরেজ প্রোগ্রাম
8. টাচ অপারেশন ইন্টারফেস, প্রোগ্রাম পাসওয়ার্ড সুরক্ষা
হট বার সোল্ডারিং মেশিনের স্পেসিফিকেশনঃ
| মেশিনের আকার | ৫০০×৫০০×৬০০ মিমি |
| কর্মক্ষেত্র | সর্বোচ্চ ২০০*১৭০ মিমি |
| মেশিনের ওজন | ৬২ কেজি |
| কাজের বায়ু চাপ | 0.6-0.8 এমপিএ |
| ফিক্সচার পরিমাণ | 1 |
| থার্মোড হেডের আকার | সর্বোচ্চ ৪০*৩ মিমি |
| ওয়েল্ডিং যথার্থতা | পিচ 0.2 মিমি |
| চাপানোর সময় | ১-৯৯.৯ সেকেন্ড |
| তাপমাত্রা সেটিংস | RT-৫০০°সি সহনশীলতা ±৫°সি |
| ঢালাইয়ের চাপ | ১-২০ কেজি |
| তাপমাত্রা সেটিংস | দুই |
| কাজের পরিবেশ | ১০-৬০ ডিগ্রি সেলসিয়াস, ৪০-৯৫% |
| পাওয়ার সাপ্লাই | AC220V±10% 50HZ,2200W |
| সমন্বয় মোড | CCD + LCD মনিটর |
| খাওয়ানোর মোড | ম্যানুয়াল |
| স্টার্ট মোড | স্টার্ট বোতাম টিপুন |
| ঘূর্ণন প্ল্যাটফর্ম | সিলিন্ডার নিয়ন্ত্রণ, সহনশীলতা <0.02mm |
| থার্মোড উপাদান | মলিবডেনাম খাদ |
| থার্মোড আকার | সর্বোচ্চ ৬০ মিমি |
| উৎপত্তি | চীন |
| ফিক্সিং মোড | কাস্টমাইজড ফিক্সচার |
| প্রয়োগ | এফএফসি থেকে পিসিবি, এফপিসি থেকে পিসিবি, তারগুলি থেকে পিসিবি |
| গ্যারান্টি | ১২ মাস |
হট বার সোল্ডারিং মেশিনের অ্যাপ্লিকেশন ক্ষেত্রঃ
1. মোবাইল ফোন প্রস্তুতকারক
2. টাচ স্ক্রিন প্রস্তুতকারক
3কম্পিউটার
4প্রিন্টার ইত্যাদি
