পণ্যের বিবরণ:
|
| কর্মক্ষেত্র: | 600x600 মিমি | কাটা পথ: | অ-যোগাযোগ |
|---|---|---|---|
| লেজার ক্ষেত্র: | 40x40 মিমি | লেজারের ধরন: | সলিড স্টেট লেজার |
| লেজার ব্র্যান্ড: | অপটোওয়েভ | নাম: | UV লেজার কাটার মেশিন |
| লক্ষণীয় করা: | UV লেজার কাটিং মেশিন 20W,600x600mm UV লেজার কাটিং মেশিন,ফ্লেক্স সার্কিট প্রিন্টেড বোর্ড লেজার কাটার |
||

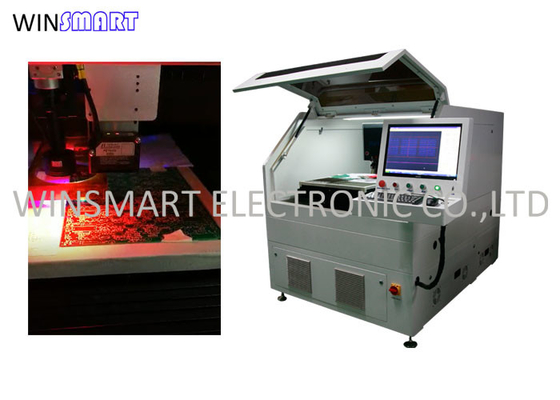

600x600mm ফ্লেক্স সার্কিট প্রিন্টেড বোর্ড 20W UV লেজার কাটিং মেশিন
ইউভি লেজার কাটিং মেশিন অ্যাপ্লিকেশন:
এটি পিসিবি, এফপিসি এবং নরম এবং হার্ড কম্বিনেশন বোর্ড (একত্রিত সার্কিট বোর্ড সহ) 0.8 মিমি-এর কম বেধ সহ বিভিন্ন উপকরণের মাইক্রো মেশিনিংয়ের জন্য উপযুক্ত।
ইউভি লেজার কাটিং মেশিন বৈশিষ্ট্য:
1. কোন চাপ নেই: বিশেষ যানবাহন লেজার প্রক্রিয়াকরণের সাথে সহযোগিতা করে, এমনকি যদি উপাদানগুলি কাটিয়া পথের খুব কাছাকাছি থাকে তবে কোন চাপের প্রভাব নেই।
2. সঠিক তাপীয় প্রভাব নিয়ন্ত্রণ: বিভিন্ন তাপীয় প্রভাবের প্রয়োজনীয়তা অনুসারে উপযুক্ত লেজারের ধরন নির্বাচন করুন এবং তাপীয় প্রভাব কমাতে উপযুক্ত লেজার প্রক্রিয়াকরণ পরামিতিগুলির সাথে সহযোগিতা করুন।
3. ক্লিনিং প্রসেসিং: সার্কিট কম্পোনেন্টে কালির প্রভাব কমানোর জন্য প্রসেসিং প্রক্রিয়া চলাকালীন বাস্তব সময়ে লেজার সট ট্রিটমেন্ট করা হয়।
4. মাল্টি ফাংশন: এটি শুধুমাত্র নরম প্লেট, হার্ড প্লেট এবং বিভিন্ন পুরুত্বের নরম হার্ড কম্বিনেশন প্লেটের নির্ভুলতা কাটা এবং তুরপুনের জন্য উপযুক্ত নয়, তবে কাচ, সিরামিক, পাতলা ধাতব প্লেটের মতো অন্যান্য উপকরণ কাটা এবং ড্রিলিং করার জন্যও উপযুক্ত। এবং তাই
5. নিরাপত্তা: প্রক্রিয়াকরণ প্রক্রিয়ার নিরাপত্তা সুরক্ষা নিশ্চিত করতে প্রক্রিয়াকরণ এলাকা সম্পূর্ণরূপে বন্ধ করা হয়;চীনা এবং ইইউ বৈদ্যুতিক মান অনুযায়ী ডিজাইন করা হয়েছে.
6. অটোমেশন: বিভিন্ন অটোমেশন চাহিদা মেটাতে পাওয়ার কন্ট্রোল সিস্টেম, স্বয়ংক্রিয় লোডিং এবং আনলোডিং সিস্টেম এবং এমইএস সিস্টেমের অভিযোজন সহজতর করার জন্য খোলা পোর্টগুলি সংরক্ষিত।
7. উচ্চ গতি এবং উচ্চ নির্ভুলতা: উচ্চ গতি এবং উচ্চ নির্ভুলতা X / Y / Z মোবাইল সিস্টেম, একক অক্ষ নির্ভুল ক্ষতিপূরণ সহ নিখুঁত নির্ভুল ক্ষতিপূরণ প্রক্রিয়া।
সমতল নির্ভুলতা ক্ষতিপূরণ এবং স্ক্যানিং এলাকা নির্ভুল ক্ষতিপূরণ।প্রক্রিয়াকরণ প্রক্রিয়ায় উচ্চ গতি এবং উচ্চ নির্ভুলতা নিশ্চিত করতে গতি নিয়ন্ত্রণ ব্যবস্থাটি চুক্তি অক্ষ সিসিডি পজিশনিং সিস্টেমের সাথে সজ্জিত।
8. উচ্চ মাত্রার স্বাধীনতা: বিভিন্ন প্রক্রিয়াকরণের চাহিদা মেটাতে বিভিন্ন ধরনের ন্যানোসেকেন্ড, পিকোসেকেন্ড আল্ট্রাভায়োলেট এবং সবুজ লেজার পাওয়া যায়।
UV লেজার কাটিং মেশিন স্পেসিফিকেশন:
| লেজার | Q- সুইচড ডায়োড-পাম্প করা সমস্ত সলিড-স্টেট ইউভি লেজার |
| লেজার তরঙ্গদৈর্ঘ্য | 355nm |
| লেজার উত্স | অপটোওয়েভ UV 15W@30KHz |
| লিনিয়ার মোটরের ওয়ার্কটেবলের অবস্থান নির্ভুলতা | ±2μm |
| লিনিয়ার মোটরের ওয়ার্কটেবলের পুনরাবৃত্তি যথার্থতা | ±1μm |
| কার্যকরী কর্মক্ষেত্র | 600mmx600mm (কাস্টমাইজযোগ্য) |
| প্ল্যাটফর্ম | মার্বেল |
| পিসিবি খাওয়ানো | ম্যানুয়াল |
| পিসিবি আনলোডিং | ম্যানুয়াল |
| পিসিবি উপাদান | FPC, FR4 |
| লেজার ব্র্যান্ড | অপটোওয়েভ |
| চাপ কাটা | অ |
| গারবার আমদানি | হ্যাঁ |
| অপারেশন সিস্টেম | জয় 10 |
| কাটিং পাথ | বৃত্ত, রেখা, বিন্দু, চাপ |
| স্ক্যানিং গতি | 2500 মিমি/সেকেন্ড (সর্বোচ্চ) |
| কর্মক্ষেত্র | 40mmx40mm |
ইউভি লেজার কাটিং মেশিনের নীতি:
PCB লেজার কাটিং মেশিনের নীতি হল উচ্চ-শক্তির মরীচি দিয়ে PCB সার্কিট বোর্ডের পৃষ্ঠকে বিকিরণ করা এবং বীমের শক্তির ঘনত্ব, ফ্রিকোয়েন্সি, গতি এবং প্রক্রিয়াকরণের সময়গুলির মতো পরামিতিগুলি নিয়ন্ত্রণ করে PCB উপকরণগুলির বাষ্পীভবন কাটা উপলব্ধি করা।
