পণ্যের বিবরণ:
|
পিসিবি মাত্রা: | 460x320 মিমি | পরীক্ষার রিপোর্ট: | প্রদান করা হয়েছে |
---|---|---|---|
পিসিবি টাইপ: | স্ট্যাম্প গর্ত | পিসিবি হোল্ডিং: | কাস্টমাইজড ছাঁচ |
যথার্থতা: | ±0.05 মিমি | নাম: | বায়ুসংক্রান্ত পাঞ্চিং মেশিন |
লক্ষণীয় করা: | 20 টন পিসিবি পাঞ্চ মেশিন,460x320 মিমি পিসিবি পাঞ্চ মেশিন,এমসিপিসিবি বায়ুসংক্রান্ত পাঞ্চিং মেশিন |
460x320mm 20টন পিসিবি পাঞ্চ মেশিন বায়ুসংক্রান্ত পাঞ্চিং মেশিন
বায়ুসংক্রান্তপাঞ্চিং মেশিনের বৈশিষ্ট্য:
1. অটোমেশন উচ্চ ডিগ্রী, সহজ এবং নিরাপদ অপারেশন
2. একাধিক ছাঁচ প্রতিস্থাপন করা যেতে পারে, এবং ছাঁচ প্রতিস্থাপন সুবিধাজনক এবং সহজ
3. নিম্ন ছাঁচটি স্বয়ংক্রিয়ভাবে প্রবেশ করে এবং প্রস্থান করে, যা পণ্যগুলি গ্রহণ এবং স্থাপনের জন্য সুবিধাজনক এবং সমাপ্ত পণ্যগুলি ড্রয়ারে পড়তে পারে।
4. প্লেট কাটার সময় উত্পন্ন অভ্যন্তরীণ চাপ কমিয়ে দিন এবং টিনের ফাটল এড়ান
5. আধা-সমাপ্ত PCB এবং FPC পাঞ্চ করার দক্ষতা খুব বেশি
6. সর্বশেষ নতুন টাচ স্ক্রিন ফাংশন অপারেটর পরিচালনার জন্য সুবিধাজনক।
বায়ুসংক্রান্তপাঞ্চিং মেশিনের নীতি:
ছাঁচের অবস্থানে PCB পাঞ্চিং মেশিন ডাই টুলিং ইনস্টল করুন, FPC/PCB বোর্ডগুলিকে নীচের ডাই-এর অনুরূপ অবস্থানে কাটার জন্য রাখুন এবং বোর্ডগুলি একবারে কাটতে স্টার্ট সুইচ টিপুন।কাজের সময়, লোয়ার ডাই শ্রমের তীব্রতা কমাতে এবং নিরাপত্তা উন্নত করতে স্বয়ংক্রিয় ধাক্কা-টান গ্রহণ করে।একই সময়ে, আলাদা করা বোর্ডগুলি নেওয়া এবং স্থাপন করা খুব সুবিধাজনক।
বায়ুসংক্রান্ত পাঞ্চিং মেশিন স্পেসিফিকেশন:
কর্মক্ষেত্র | 460*320 মিমি |
কাজের চাপ | 0.45-0.7Mpa |
নির্ভুলতা কাটা | ±0.05 মিমি |
চক্রাকারে | 7-15 সেকেন্ড |
আউটপুট | 8টি |
PCB/FPC বেধ | 0.08-3.5 মিমি |
PCB/FPC উপাদান | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
কাটিং মোড | ঘুষি |
পাঞ্চ ফিক্সচার | ডাই টুলিং (ছাঁচ) |
কাজের সম্পত্তি |
এলসিডি ডিসপ্লে, স্বয়ংক্রিয়ভাবে সংখ্যা রেকর্ড করে প্রক্রিয়াজাত পণ্য, স্বয়ংক্রিয় খোঁচা |
ট্রান্সমিশন পোর্ট | আন্তঃর্জাতিক মানদণ্ড |
অপারেশন ভাষা | ইংরেজি |
স্ট্রোক | 50MM |
ছাঁচ উচ্চতা | 170 মিমি |
শক্তি | 380/220V |
ফিউজ | 3A |
মেশিনের মাত্রা | 820x740x1750 মিমি |
মেশিনের ওজন | 680 কেজি |

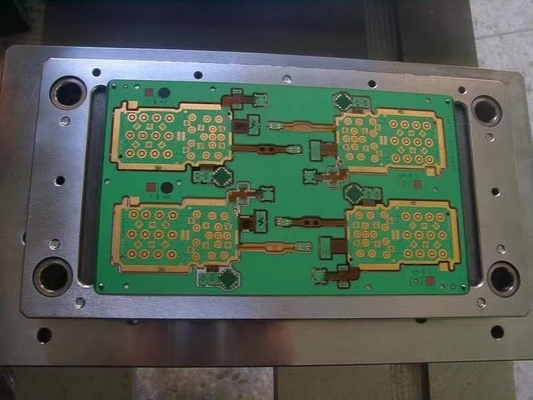

বায়ুসংক্রান্ত পাঞ্চিং মেশিন ডাই টুলিং ছবি:
বায়ুসংক্রান্ত পাঞ্চিং মেশিন অ্যাপ্লিকেশন স্কোপ:
মোবাইল ফোন, ডিজিটাল ক্যামেরা, ইলেকট্রনিক আনুষাঙ্গিক, কম্পিউটার, অটোমোবাইল ইত্যাদির সার্কিট বোর্ডগুলি ব্যাচে ডাই-কাট করা যেতে পারে এবং একাধিক সার্কিট বোর্ড কাটার সময় সর্বাধিক প্রভাবের জন্য সম্পূর্ণ প্লে দিতে পারে।ইলেকট্রনিক শিল্পে, যেমন মোবাইল ফোন বোর্ড, মেমরি কার্ড, মোবাইল ফোন নমনীয় সার্কিট, এইচডিআই (উচ্চ ঘনত্বের প্রিন্টেড সার্কিট বোর্ড), এফপিসিবি নমনীয় সার্কিট বোর্ড (নমনীয় সার্কিট বোর্ড) এবং এফসিসিএল (নমনীয় কপার ক্ল্যাড ল্যামিনেট) দক্ষতা বিশেষ করে স্লটেড PCB সাবস্ট্রেট এবং নমনীয় সার্কিট বোর্ড (FPC) এর বৃহৎ পরিমাণের বিভাজনের জন্য উল্লেখযোগ্য।
