Brand Name: | Winsamrt |
Model Number: | SMTP300 |
MOQ: | 1 সেট |
মূল্য: | USD1-10000/set |
Packaging Details: | পাতলা পাতলা কাঠের কেস |
Payment Terms: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |

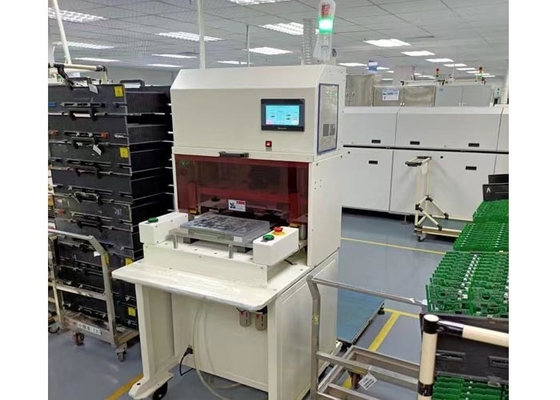

পিএলসি কন্ট্রোল স্বয়ংক্রিয় পিসিবি পাঞ্চ ডাই টুলিং পিসিবি পাঞ্চিং মেশিন
ডাই টুলিং পিসিবি পাঞ্চিং মেশিনের বৈশিষ্ট্য:
1. ম্যানুয়াল দ্বারা সৃষ্ট মাইক্রো-ফাটল এড়াতে, ঘুষি মারার মাধ্যমে PCB/FPC ডিপ্যানেলিং।
2. অনমনীয়তা জন্য ঢালাই লোহা কাঠামো.ঘুষি মারা পরিবর্তনযোগ্য.ঘুষি মারার সহজ সেট আপ.
3. পিসিবি পাঞ্চ ডাই সহজে লোড এবং আনলোড করার জন্য মুভযোগ্য লোয়ার ডাই|FPC ডাই|পিসিবি পাঞ্চ ছাঁচ|FPC ছাঁচ।
4. ডাবল সুইচ শুরু অপারেশন.
5. নিরাপত্তা চাপ সেটিং ফাংশন, সীমা অ্যালার্ম. স্বয়ংক্রিয় গণনা, সীমা ডাউন সময়.
ডাই টুলিং পিসিবি পাঞ্চিং মেশিন ফাংশন:
এই পিসিবি পাঞ্চিং মেশিনটি বিভিন্ন শিল্পে পিসিবি ডিপ্যানেলিংয়ের জন্য ব্যবহার করা যেতে পারে।এটি ম্যানুয়াল প্রক্রিয়ার দ্বারা PCB-তে যে মাইক্রো-ফাটল হতে পারে তা এড়াতে সাহায্য করে।এটি পরিবর্তনযোগ্য ডাই টুলিংয়ের সাথে পাঞ্চিং ডাইস সেট আপ করার সহজ প্রস্তাব দেয়।মেশিনটিতে সহজে অপারেশনের সাথে PCB-এর সুবিধাজনক লোডিং এবং আনলোডিং বৈশিষ্ট্য রয়েছে।এয়ার সিলিন্ডার চালিত মেশিনটিতে একটি নিরাপদ সুরক্ষা ব্যবস্থা রয়েছে এবং এটি বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত হতে পারে।
ডাই টুলিং পিসিবি পাঞ্চিং মেশিন স্পেসিফিকেশন:
কর্মক্ষেত্র | 460*320 মিমি |
কাজের চাপ | 0.45-0.7Mpa |
নির্ভুলতা কাটা | ±0.05 মিমি |
চক্রাকারে | 7-15 সেকেন্ড |
আউটপুট | 8টি |
PCB/FPC বেধ | 0.08-3.5 মিমি |
PCB/FPC উপাদান | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
কাটিং মোড | ঘুষি |
পাঞ্চ ফিক্সচার | ডাই টুলিং (ছাঁচ) |
কাজের সম্পত্তি |
এলসিডি ডিসপ্লে, স্বয়ংক্রিয়ভাবে সংখ্যা রেকর্ড করে প্রক্রিয়াজাত পণ্য, স্বয়ংক্রিয় খোঁচা |
ট্রান্সমিশন পোর্ট | আন্তঃর্জাতিক মানদণ্ড |
অপারেশন ভাষা | ইংরেজি |
স্ট্রোক | 50MM |
ছাঁচ উচ্চতা | 170 মিমি |
শক্তি | 380/220V |
ফিউজ | 3A |
মেশিনের মাত্রা | 820x740x1750 মিমি |
মেশিনের ওজন | 680 কেজি |
ডাই টুলিং পিসিবি পাঞ্চিং মেশিন অ্যাপ্লিকেশন কেস:
![]() |
