পণ্যের বিবরণ:
|
পিসিবি উপাদান: | FR4, অ্যালুমিনিয়াম | পিসিবি পুরুত্ব: | 0.8-3.0 মিমি |
---|---|---|---|
নির্ভুলতা কাটা: | ±0.05 মিমি | সর্বোচ্চ পিসিবি আকার: | 320x320 মিমি |
বৈশিষ্ট্য: | শীর্ষ কাটিয়া | ভ্যাকুয়াম ক্লিনার: | হ্যাঁ |
রাউটিং বিট: | ডায়া 0.8-2.5 মিমি | পণ্যের নাম: | বেঞ্চ-টপ পিসিবি রাউটার |
লক্ষণীয় করা: | বেঞ্চটপ পিসিবি রাউটার মেশিন,অ্যালুমিনিয়াম পিসিবি রাউটার মেশিন,320 মিমি পিসিবি বিভাজক |
টিচিং বক্স বেঞ্চ-শীর্ষ পিসিবি রাউটার মেশিন মিলিং কাটার পিসিবি বিভাজক
বেঞ্চ-টপ পিসিবি রাউটার ওভারভিউ:

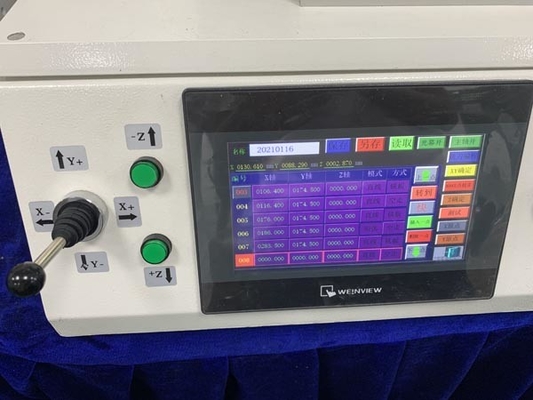

বেঞ্চ-টপ PCB রাউটার শিল্প ক্লায়েন্টদের প্রয়োজনীয়তা মেটাতে কাস্টম ফিক্সচারের সাথে আসে।মাত্র চারটি স্ক্রু সামঞ্জস্য করে, একজন অপারেটর সহজেই কাস্টম ফিক্সচার সেট আপ করতে পারে কোনো বিলম্ব ছাড়াই এবং কোনো ভুল সেটআপের ঝুঁকি ছাড়াই।আমাদের কাছে দুটি ডেস্কটপ মডেল রয়েছে, প্যানেল কাটার জন্য ডেস্কটপ রোবটগুলির সাথে উপলব্ধ।একটি ব্যবহারকারী-বান্ধব প্রোগ্রামিংয়ের সাথে, রাউটারটি পরিচালনা করার জন্য জটিল প্রোগ্রামিং ভাষা শেখার দরকার নেই।রাউটারটি বোর্ডের নীচে থেকে ধুলো এবং ধ্বংসাবশেষ দূর করার জন্য একটি ভ্যাকুয়াম সিস্টেমের সাথে লাগানো আছে।
বেঞ্চ-টপ পিসিবি রাউটার বৈশিষ্ট্য:
1. বেঞ্চ-টপ একক-টেবিল PCB রাউটার যার গতি 100mm/s পর্যন্ত এবং পজিশনিং গতি 500mm/s।
2. লোড এবং আনলোড করার সময় নিরবচ্ছিন্ন ক্রমাগত কাটা।
3. উচ্চ-মানের স্পিন্ডল সিস্টেমটি সিস্টেমকে ত্বরান্বিত করতে এবং দ্রুত হ্রাস করতে সক্ষম করে, সিঙ্ক্রোনাইজেশন সময় হ্রাস করে এবং উচ্চ নির্ভুলতা বজায় রেখে উত্পাদনশীলতা বৃদ্ধি করে।
4. উচ্চ ইস্পাত এবং উচ্চ কর্মক্ষমতা নিশ্চিত করতে উচ্চ মানের হার্ডওয়্যার ব্যবহার করুন।
বেঞ্চ-টপ পিসিবি রাউটার সতর্কতা:
1. কাজ শেষ হওয়ার পরে, পাওয়ার সাপ্লাই বন্ধ করা নিশ্চিত করুন, বোর্ড কাটার বর্জ্য পরিষ্কার করুন এবং মেশিনের পরিচ্ছন্নতা নিশ্চিত করুন।
2. ডিপ্যানেলিংয়ের কার্যকর বাস্তবায়ন নিশ্চিত করতে টাকু মোটর এবং রাউটিং বিটগুলিতে মনোযোগ দিন।
3. সরঞ্জাম রক্ষণাবেক্ষণ মনোযোগ দিন.যখন সরঞ্জামগুলি দীর্ঘ সময়ের জন্য পরিষেবার বাইরে থাকে, তখন সরঞ্জামগুলি সরান এবং রক্ষণাবেক্ষণের জন্য ইঞ্জিন তেল প্রয়োগ করুন।
4. প্রতিদিন মেশিনের প্রতিটি স্ক্রু বন্ধন পরীক্ষা করুন।
বেঞ্চ-শীর্ষ পিসিবি রাউটার স্পেসিফিকেশন:
ড্রাইভ সিস্টেম মোটর | সার্ভো / স্টেপার মোটর |
টাকু | গার্হস্থ্য / আমদানি করা টাকু |
কাটিং কর্মক্ষমতা | 500mm/s |
ড্রাইভ সিস্টেমের পুনরাবৃত্তিযোগ্যতা | ± 0.02 মিমি |
কাটার গতি | সর্বোচ্চ 100mm / S PCB উপাদান এবং কাটিয়া মানের উপর নির্ভর করে |
রেজোলিউশন | ±0.01 মিমি |
XYZ স্ট্রোক | 350 * 350 * 100 মিমি |
পিসিবি অবস্থান | বিশেষ বা স্ট্যান্ডার্ড ফিক্সচার |
হ্যান্ডলিং পদ্ধতি | ম্যানুয়াল মোডে |
সার্কিট বোর্ডের পুরুত্ব | 0.4 মিমি-4 মিমি |
টাকু শক্তি | 0.5 কিলোওয়াট |
টাকু গতি | 40,000 rpm |
মেশিনের আকার | 650*550*615 মিমি |
ওজন | 73 কেজি |
বেঞ্চ-টপ পিসিবি রাউটারের বিবরণ:

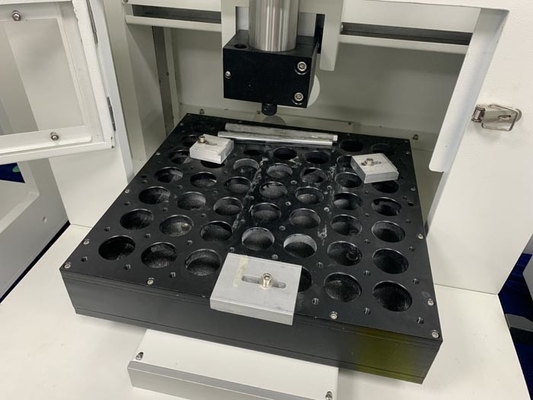

1. বেঞ্চ টাইপ PCB রাউটার মেশিন কাটার সময় PCB প্যানেল ধরে রাখতে একটি কাস্টমাইজড তৈরি ফিক্সচার ব্যবহার করে, সুনির্দিষ্ট কাটিয়া এবং মসৃণ কাটিয়া প্রান্ত নিশ্চিত করে।
2. বেঞ্চ টাইপ PCB রাউটার মেশিন হল একটি ডিভাইস যা পূর্ব-সম্পাদিত পথ অনুযায়ী আলাদা ট্যাব PCB বোর্ডগুলিকে উচ্চ গতিতে চালানোর জন্য মিলিং কাটার ব্যবহার করে।ডেস্কটপ পিসিবি ডিপ্যানেলিং রাউটার মেশিন ম্যানুয়াল ব্রেকিং, ভি-কাট বা পাঞ্চিংয়ের কাটিংয়ের ত্রুটিগুলি প্রতিস্থাপন করে, পণ্যের গুণমান উন্নত করে এবং স্ক্র্যাপের হার হ্রাস করে।
