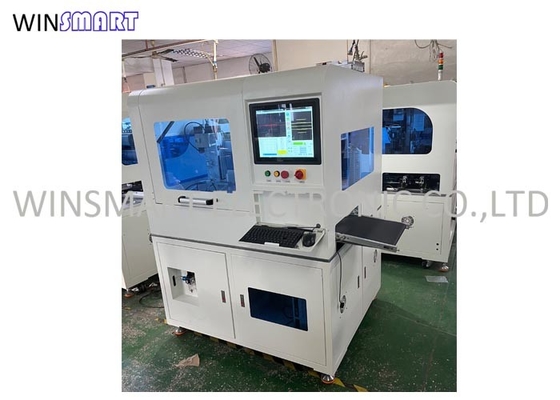

মাল্টি টাইপ PCB ডিপ্যানেলিংয়ের জন্য ইনলাইন PCB ডিপ্যানেলিং বিভাজক

Brand Name:	Winsmart
Model Number:	SMTID3
MOQ:	1 সেট
মূল্য:	USD1-10000/set
Packaging Details:	পাতলা পাতলা কাঠের কেস
Payment Terms:	এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

Detail Information

Product Description

Detail Information

উৎপত্তি স্থল:

সাক্ষ্যদান:

ওয়ারেন্টি:

1 বছর

সিসিডি সিস্টেম:

হ্যাঁ

পিসিবি টাইপ:

ট্যাব এবং ভি-কাট বোর্ড উভয়ই

সঙ্গতিপূর্ণভাবে

সর্বোচ্চ প্যানেল:

300x300 মিমি (কাস্টমাইজ করা যেতে পারে)

ইনলাইন PCB ডিপ্যানেলিং বিভাজক

যোগানের ক্ষমতা:

প্রতি মাসে 200 সেট

বিশেষভাবে তুলে ধরা:

ইনলাইন পিসিবি ডিপ্যানেলিং সেপারেটর

ভি কাট পিসিবি ডিপ্যানেলিং সেপারেটর

80 মিমি/সে পিসিবি সেপারেটর মেশিন

Product Description

মাল্টি টাইপ PCB ডিপ্যানেলিংয়ের জন্য ইনলাইন PCB ডিপ্যানেলিং বিভাজক

ইনলাইন পিসিবি ডিপ্যানেলিং বিভাজক বর্ণনা:

এই ইনলাইন PCB ডিপ্যানেলিং বিভাজক মেশিনটি একটি ইন-লাইন সম্পূর্ণ স্বয়ংক্রিয় সরঞ্জাম, যা PCB লোডার মেশিনের সাথে সংযুক্ত করা যেতে পারে।এটি করাত ব্লেডের উচ্চ-গতির ঘূর্ণন এবং প্রোগ্রাম অনুযায়ী স্বয়ংক্রিয় কাটিং গ্রহণ করে। ইনলাইন PCB বিভাজক অন-লাইনে ডিজাইন করা হয়েছে, যা স্বয়ংক্রিয়ভাবে উচ্চ উৎপাদন দক্ষতা এবং স্থিতিশীল মানের সাথে সনাক্ত, কাটা এবং ভ্যাকুয়াম করতে পারে।এটিতে মার্ক পয়েন্ট স্বয়ংক্রিয় সংশোধন সিস্টেম, কাটিং পাথ প্রদর্শনের জন্য উচ্চ পিক্সেল ক্যামেরা রয়েছে। সবচেয়ে গুরুত্বপূর্ণ হল এই পিসিবি বিভাজক মেশিনটি ট্যাব প্যানেল এবং ভি-কাট প্যানেল কাটার জন্য কাজ করে।

ইনলাইন পিসিবি ডিপ্যানেলিং বিভাজক বৈশিষ্ট্য:
1. মনুষ্যবিহীন উত্পাদন উপলব্ধি করুন, যা সমস্ত ধরণের অনমনীয় PCBA ডিপ্যানেলিং, কভারিং V-কাট এবং ট্যাব বোর্ডের জন্য উপযুক্ত।
2. পিসি এবং সিসিডি ভিশন সিস্টেম।
3. ক্ষতিপূরণ এবং ধুলো সংগ্রহ সঙ্গে প্রোগ্রামিং.
4. 2টি স্পিন্ডেল ইনস্টল করা হয়েছে, একটি ভি-কাট ডিপ্যানেলিংয়ের জন্য, অন্যটি মিলিং ব্রিজ ডিপ্যানেলিংয়ের জন্য।

5. কম 500ustrain কাটা চাপ কাটা সময় ক্ষতি থেকে উপাদান রক্ষা করার জন্য.

6. ঐচ্ছিক QR কোড এবং বারকোড ট্র্যাকিং সিস্টেম।

7. বন্ধুত্বপূর্ণ সফ্টওয়্যার, পরিচালনা করা সহজ এবং প্রোগ্রাম

8. মসৃণ কাটিয়া প্রান্ত, এবং ধুলো-মুক্ত.

ইনলাইন পিসিবি ডিপ্যানেলিং সেপারেটর ফিডিং এবং আনলোডিং ডিজাইন:

ইনলাইন পিসিবি ডিপ্যানেলিং বিভাজক কাটিং স্ট্রাকচার:

কাটিং গতি এবং নির্ভুলতা নিশ্চিত করতে সার্ভো মোটর একটি সুনির্দিষ্ট স্ক্রু চালিত হয়।এবং করাত ব্লেড কাটার একটি উচ্চ গতির ব্রাশবিহীন মোটর দ্বারা চালিত হয়, যা কার্যকরভাবে কাটার চাপ কম করে।ইনলাইন PCB ডিপ্যানেলিং বিভাজক 2টি আলাদা করা স্পিন্ডেল ব্যবহার করে, যা সমস্ত FR4 এবং অ্যালুমিনিয়াম PCBA ডিপ্যানেলিংয়ের জন্য উপযুক্ত, V-কাট এবং মিলিং ব্রিজ সংযোগ প্যানেলগুলিকে কভার করে৷

ইনলাইন পিসিবি ডিপ্যানেলিং বিভাজক স্পেসিফিকেশন:

আইটেম	SMTID3
কর্মক্ষেত্র	250x200mm, 0-80mm(Z)
সিসিডি	540
টাকু	চায়না ব্র্যান্ড
স্ক্রু রড, গাইড রেল, মডিউল	চায়না ব্র্যান্ড
সার্ভো মোটর	প্যানাসনিক
ইলেক্ট্রোস্ট্যাটিক নির্মূলকারী	ADK-801ADK-801
পিসি	ইন্ডাস্ট্রিয়াল গ্রেড
মোশন কন্ট্রোল কার্ড	পিআই9074
মনিটর	17 ইঞ্চি
অপারেটিং সিস্টেম	উইন্ডোজ 10
টাকু গতি	40000RPM
XYZ ড্রাইভের গতি	XY.800mm/s, Z.300mm/s
কাটার গতি	0-80 মিমি/সেকেন্ড
নির্ভুলতা কাটা	±0.05 মিমি
সামগ্রিক ক্ষমতা	5KW
ওয়ার্কিং প্ল্যাটফর্ম	ঘূর্ণায়মান ট্রে দুটি দিকে কাটা যেতে পারে
স্পিন্ডেল কুলিং সিস্টেম	এয়ার কুলিং
ভ্যাকুয়াম ক্লিনার পাওয়ার	3.5kw 380V, 3-ফেজ (ঐচ্ছিক শীর্ষ এবং নীচে ভ্যাকুয়াম পরিষ্কার)
বায়ু চাপ	0.5-0.7MPa
শব্দ নিয়ন্ত্রণ	<80 ডিবি
নিরাপত্তা যন্ত্র	নিরাপত্তা দরজা এবং সেন্সর
অপারেশন মোড	সঙ্গতিপূর্ণভাবে
PCB লোড হচ্ছে	সামঞ্জস্যপূর্ণ খাওয়ানো পরিবাহক
স্বয়ংক্রিয় ত্রুটি সনাক্তকরণ এবং রক্ষণাবেক্ষণ মোড	স্ব-নির্ণয়ের ফাংশন, রিয়েল-টাইম ত্রুটি তথ্য প্রদর্শন এবং স্বজ্ঞাতভাবে সমস্যা সমাধানের জন্য প্রতিটি আইও পোর্টের স্থিতি অনুসন্ধান করে
প্রযুক্তিগত সহায়তা এবং প্রশিক্ষণ	সরঞ্জাম পরিচালনা, প্রোগ্রামিং, হার্ডওয়্যার রক্ষণাবেক্ষণ এবং প্রশিক্ষণ পরিষেবা প্রদান করুন
ভিশন সিস্টেম	সিসিডি ভিজ্যুয়াল পজিশনিং সংশোধন সিস্টেম
সামঞ্জস্যযোগ্য উচ্চতা	50-70 মিমি
সতর্কীকরণ আলো	তেরঙা প্রদীপ
কাজ পরিসীমা প্রতিরক্ষামূলক কভার	হেক্সহেড্রাল দরজার অন্ধ সুরক্ষা মোড
মাত্রা	1000(L)x1010(W)x1860(H)মিমি
ওজন	প্রায় 1000 কেজি

ইনলাইন পিসিবি ডিপ্যানেলিং বিভাজক কনফিগারেশন তালিকা:

1. ইনলাইন PCB ডিপ্যানেলিং বিভাজক x 1 ইউনিট

2. ভ্যাকুয়াম ক্লিনার x 1 ইউনিট

3. স ব্লেড x 5 পিসি

4. নির্দেশ ম্যানুয়াল x 1 পিসি

5. অপারেশন ভিডিও এবং সেটআপ ভিডিও
