পিসিবি Depaneling রাউটার মেশিন
>
স্বয়ংক্রিয় PCB কাটিং মেশিন 800u স্ট্রেন পিসিবি রাউটার মেশিনের চেয়ে কম

স্বয়ংক্রিয় PCB কাটিং মেশিন 800u স্ট্রেন পিসিবি রাউটার মেশিনের চেয়ে কম

Brand Name: Winsmart
Model Number: SMTR05
MOQ: 1 সেট
মূল্য: USD20000-80000
Packaging Details: পাতলা পাতলা কাঠের কেস
Payment Terms: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন
Detail Information
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
ওয়ার্কিং স্টেশন:
2
পিসিবি সংযোগ:
মিলিং জয়েন্টস
পিসিবি উপাদান:
FR4 এবং MCPCB
আবেদন:
ট্যাব PCBA প্যানেল
নির্ভুলতা কাটা:
±0.05 মিমি
রাউটিং বিট:
ডায়া 0.8-2.5 মিমি
সিই অনুমোদন:
হ্যাঁ
পণ্যের নাম:
স্বয়ংক্রিয় পিসিবি কাটিং মেশিন
যোগানের ক্ষমতা:
100 সেট/মাস
বিশেষভাবে তুলে ধরা:

স্বয়ংক্রিয় PCB কাটিং মেশিন

,

FR4 MCPCB PCB কাটিং মেশিন

,

800u স্ট্রেন PCB রাউটার মেশিন

Product Description

স্বয়ংক্রিয় PCB কাটিং মেশিন 800u স্ট্রেন পিসিবি রাউটার মেশিনের চেয়ে কম





স্বয়ংক্রিয় পিসিবি কাটিং মেশিনের বর্ণনা:

প্রিন্টেড সার্কিট বোর্ড (PCB) উৎপাদনের আউটপুট এবং সারফেস মাউন্টের রৈখিক গতি (SMT) উন্নত করার জন্য, মুদ্রিত সার্কিট বোর্ড সাধারণত একটি বড় বোর্ড হিসাবে ডিজাইন করা হয়, যা ব্যবহার করে অনেকগুলি ছোট একক PCB ছোট বোর্ডে বিভক্ত করা হবে। চূড়ান্ত পণ্যে পিসিবি ডিপ্যানেলিং মেশিনের সরঞ্জাম।এই বড় পিসিবি বোর্ডটিকে প্যানেল বলা যেতে পারে।এই বড় প্যানেল ছোট ছোট টুকরা বিভক্ত করা হয়.বিভিন্ন পণ্য প্রক্রিয়ায়, এটি SMT পরে, ICT পরে, SMT-এর মাধ্যমে ঢালাইয়ের পরে, বা চূড়ান্ত পণ্য সমাবেশের আগে ভাগ করা যেতে পারে।





স্বয়ংক্রিয় PCB কাটিয়া মেশিন বৈশিষ্ট্য:

1. উচ্চ গতির টাকু: উচ্চ গতির মোটর চালিত টাকুটি শিল্পের উচ্চ-প্রান্তের PCB ডিপ্যানেলিং রাউটারে ব্যাপকভাবে ব্যবহৃত আমদানি করা টাকু মোটর গ্রহণ করে।টাকুতে উচ্চ গতির সুবিধা রয়েছে (60000rpm/min), দীর্ঘ পরিষেবা জীবন, সুবিধাজনক লোডিং এবং আনলোডিং, মসৃণ কাটিয়া পৃষ্ঠ এবং কোন burrs নেই।এটি মূল টাকু ফ্রিকোয়েন্সি কনভার্টার দিয়ে সজ্জিত করা হয়েছে যাতে টাকু মোটরের দীর্ঘ পরিষেবা জীবন, উচ্চ কাটিয়া শক্তি দূরত্ব এবং নিম্ন তাপমাত্রা বৃদ্ধির প্রভাব থাকে।
2. ভিশন সিস্টেম: উচ্চ পিক্সেল রঙের সিসিডি এবং বড় ম্যাগনিফিকেশন লেন্স, যা প্রোগ্রাম শিক্ষণ এবং সিমুলেশন ফাংশন সম্পাদনা করতে সহায়তা করতে পারে।স্বয়ংক্রিয় মার্ক পজিশনিং কারেকশন সিস্টেম কাটিংয়ের নির্ভুলতা উন্নত করে, বোর্ডের জায়গায় না থাকলে সাবস্ট্রেটের ভুল কাটিং প্রতিরোধ করে এবং বাম এবং ডান প্রোগ্রাম এবং স্যুইচ মডেলগুলি কপি করা দ্রুত করে তোলে।বার কোড পড়ার ফাংশনটি 1D / 2D বার কোড পড়তে, সংরক্ষণ বা আপলোড করার জন্য নির্বাচন করা যেতে পারে, যা ট্রেসেবিলিটি এবং ডিজিটাল ব্যবস্থাপনার জন্য সুবিধাজনক।
3. যানবাহন অবস্থান: PCBA সার্কিট বোর্ড উচ্চ-নির্ভুলতা কাটিয়া উপলব্ধি করে, বোকা প্রমাণ পরিদর্শন আছে, এবং লাইন বডির কর্মক্ষমতা স্থিতিশীল এবং নির্ভরযোগ্য।



স্বয়ংক্রিয় পিসিবি কাটিং মেশিন স্পেসিফিকেশন:

রাউটার মেশিন
X/Y কাটিংয়ের গতি 0 ~100mm/s
পুনরাবৃত্তিযোগ্যতা নির্ভুলতা ± 0.01 মিমি
X/Y1/Y2/Z নিয়ন্ত্রণ মোড ইন্ডাস্ট্রিয়াল আইপিসি এবং পিসি
X/Y1/Y2/Z চালিত মোড এসি সার্ভো মোটর
অপারেশন এবং ডেটা স্টোরেজ পিসি
নির্ভুলতা কাটা ± 0.05 মিমি
টাকু গতি 60000rpm (জার্মানি KKAVO)
পাওয়ার সাপ্লাই 220V/110V
বায়ু চাপ 4.5 কেজি/সেমি 2
পাওয়ার রেট 1.8 কিলোওয়াট
ভ্যাকুয়াম ক্লিনার
মোড উপরে বা নীচে
পাওয়ার সাপ্লাই 380V
আপ ক্লিনার ডাইমেনশন L650*W400*H1350mm
বটম ক্লিনার ডাইমেনশন L665*W635*H1650mm





স্বয়ংক্রিয় পিসিবি কাটিং মেশিন রক্ষণাবেক্ষণ:

1. বৈদ্যুতিক মন্ত্রিসভা থেকে পতনের উপকরণ আছে কিনা তা পরীক্ষা করা প্রয়োজন।যদি তাই হয়, এটি সময়মতো পরিষ্কার করা এবং প্রতিদিন রক্ষণাবেক্ষণ করা দরকার।হোস্টের সামনের এবং পিছনের প্যানেলগুলির রক্ষণাবেক্ষণ পদ্ধতি সম্পর্কে: হোস্টের সামনের এবং পিছনের প্যানেলগুলি প্রতিদিন মুছতে হবে।
2. XYZ মোটর ওয়্যারিং এবং মূল সীমা সেন্সরের রক্ষণাবেক্ষণ পদ্ধতি: সাধারণত, দিনে একবার বাহ্যিক ধুলো এবং তেলের দাগ দিয়ে সেন্সরটি মুছে ফেলা হবে।
3. প্রধান ইঞ্জিনের নীচে লোহার প্লেটের রক্ষণাবেক্ষণ পদ্ধতি সম্পর্কে: যদি অংশগুলি পড়ে যায় তবে সেগুলিকে সময়মতো অপসারণ এবং প্রতিস্থাপন করতে হবে।
4. তিন-পয়েন্ট সংমিশ্রণের রক্ষণাবেক্ষণ পদ্ধতি সম্পর্কে: প্রতিদিন জল ফিল্টার কাপে জল আছে কিনা তা পরীক্ষা করুন।জল থাকলে, হলুদ ড্রেনে চেপে তা সরিয়ে ফেলুন।
5. স্পিন্ডেল রক্ষণাবেক্ষণ পদ্ধতি: মেশিনটি প্রতিদিন কাজ করা বন্ধ করে দিলে টাকুটি মুছুন এবং পরিষ্কার করুন।
6. ভ্যাকুয়াম ক্লিনার রক্ষণাবেক্ষণ পদ্ধতি: মেশিনটি প্রতিদিন কাজ করা বন্ধ করার পরে ভ্যাকুয়াম ক্লিনারটি মুছুন এবং পরিষ্কার করুন।

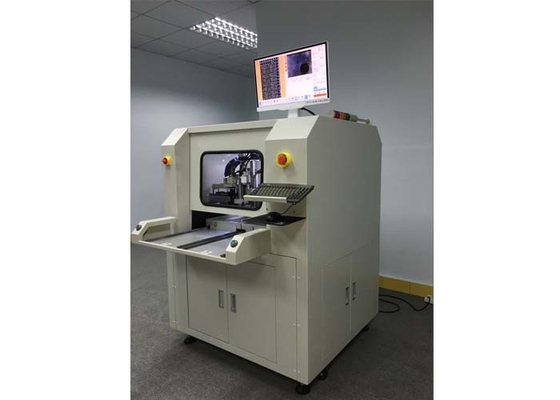

স্বয়ংক্রিয় পিসিবি কাটিং মেশিনের ছবি:

স্বয়ংক্রিয় PCB কাটিং মেশিন 800u স্ট্রেন পিসিবি রাউটার মেশিনের চেয়ে কম 0



স্বয়ংক্রিয় PCB কাটিং মেশিন 800u স্ট্রেন পিসিবি রাউটার মেশিনের চেয়ে কম 1
