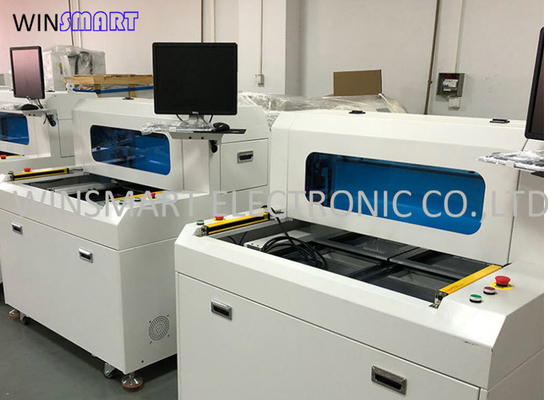

স্ব/উইন্ড কুলিং সিএনসি পিসিবি রাউটার মেশিন টপ কাটিং থেকে

Brand Name:	Winsmart
Model Number:	SMTR07
MOQ:	1 সেট
মূল্য:	USD20000-80000
Packaging Details:	প্লাইউড কেস
Payment Terms:	T/T, L/C, ওয়েস্টার্ন ইউনিয়ন

Detail Information

Product Description

Detail Information

উৎপত্তি স্থল:

সাক্ষ্যদান:

পিসিবি টাইপ:

ট্যাব পিসিবি

পিসিবি উপাদান:

FR4, অ্যালুমিনিয়াম

পিসিবি পুরুত্ব:

0.8-3.0 মিমি

পরিদর্শন ভিডিও:

প্রদান করা হয়েছে

ফিক্সচার:

কাস্টমাইজড তৈরি

সনদপত্র:

কর্মক্ষেত্র:

350x400 মিমি

পণ্যের নাম:

সিএনসি পিসিবি রাউটার মেশিন

যোগানের ক্ষমতা:

100 সেট/মাস

বিশেষভাবে তুলে ধরা:

উইন্ড কুলিং পিসিবি রাউটার মেশিন

সেলফ কুলিং পিসিবি রাউটার মেশিন

টপ কাটিং পিসিবি সিএনসি রাউটার

Product Description

12 মাসের ওয়ারেন্টি কম খরচে সিএনসি পিসিবি রাউটার মেশিন টপ কাটিং থেকে

সিএনসি পিসিবি রাউটার মেশিন ফাংশন:

এই PCB রাউটার মেশিনটি মিলিং জয়েন্ট সংযোগ ট্যাব মুদ্রিত সার্কিট বোর্ডগুলিকে আলাদা করতে ব্যবহার করা হয়, যাতে কাটিংয়ের প্রান্তটি মসৃণ হয় তা নিশ্চিত করার জন্য কম কাটা চাপ থাকে।

সিএনসি পিসিবি রাউটার মেশিন বৈশিষ্ট্য:
1. এই CNC PCB রাউটারে একটানা কাটিং করার জন্য দুই-স্লাইড টেবিল রয়েছে।

2. মসৃণ কাটিয়া প্রান্ত নিশ্চিত করার জন্য নিম্ন চাপ।
3. আমদানি করা মোটর এবং টাকু শব্দ মুক্ত উদ্দেশ্যে ব্যবহার করা হয়।
4. ঐচ্ছিক উপরের এবং নীচের ভ্যাকুয়াম ক্লিনিং সিস্টেম উপলব্ধ।
5. উচ্চ মানের CCD সিস্টেম সুনির্দিষ্ট কাটিয়া নিশ্চিত করতে.
6. সহজ এবং সহজ প্রোগ্রামিং, রাউটিং বিট এবং কাটিয়া গতি নিয়মিত।

সিএনসি পিসিবি রাউটার মেশিন স্পেসিফিকেশন:

সামগ্রিকভাবে
মাত্রা (WDH)	1150 মিমি * 1250 মিমি * 1325 মিমি
ওজন	750 কেজি
উচ্চতা অফসেট	60~110 মিমি
ম্যানিপুলেটর
মোটর প্রকার	জিয়াবাও সিরিজ
পজিশনিং পুনরাবৃত্তিযোগ্যতা	0.001 মিমি
অক্ষ কাজ এলাকা (সর্বোচ্চ)	870 মিমি * 450 মিমি * 50 মিমি
ওয়ার্ক স্টেশন
পিসিবি ফিক্সেশন	মান, বিশেষীকরণ
PCB লোডিং/আনলোডিং	ম্যানুয়াল
পিসিবি আকার (সর্বোচ্চ)	350*400 মিমি
পিসিবি পুরু (সর্বোচ্চ)	5 মিমি
ফিক্সচারিং
অনমনীয়তা fixturing	কাস্টমাইজড মেক ফিক্সচার
ফিক্সচারিং ফিক্সেশন	যন্ত্রপাতি
স্পিন্ডেল মোটর
শক্তি	40W
টাকু	60000rpm/মিনিট
রক্ষা করুন	স্ব/বায়ু শীতল
কাটার পরিবর্তন করুন	বিশেষীকরণ
রাউটিং ক্ষমতা
কাটার গতি (সর্বোচ্চ)	100 মিমি/সেকেন্ড
ড্রাইভিং গতি (সর্বোচ্চ)	3000 মিমি/সেকেন্ড
কাটার যথার্থতা	0.01 মিমি
শুন্য পদ্ধতি
ভ্যাকুয়াম শক্তি	3.5KW AC 380V
শূন্যস্থান	প্লাম্ব
ইউটিলিটিস
শক্তি	2.0KW AC380V
বায়ু সরবরাহ	4-6KG/cm2
প্রোগ্রামিং
প্রোগ্রাম সম্পাদনা	সঙ্গতিপূর্ণভাবে
ফাংশন সম্পাদনা	রেখা, চাপ, বৃত্ত, U-বক্ররেখা
প্রোগ্রাম স্টোরেজ	এইচডিডি
ভিশন সিস্টেম	SONE কালার সিসিডি
মিলিং কর্তনকারী অফসেট	অটো
ভ্যাকুয়াম সেটআপ	অটো
অপারেশন মনিটর
নির্দেশক	ইন্ডিকেটর মেশিনের অবস্থা
টুল চেক	স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, সময় পরীক্ষার ব্যবহার
মোটর সুরক্ষা	ওভারহিটিং, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন আছে
মোটর ওভার লোডিং চেক	ওভারলোড আছে, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন
টুল ব্যবহারযোগ্য সময়	স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন,
ডেটা পরিসংখ্যান	পৃথক বোর্ড মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি
ত্রুটি রেকর্ড	সফ্টওয়্যার স্বয়ংক্রিয়ভাবে মেশিনের সমস্ত অ্যালার্ম মেমরি রেকর্ড করে
III.সঠিকতা
অক্ষ নির্ভুলতা	0.001 মিমি
নির্ভুলতা কাটা	0.1 মিমি
IVনিরাপত্তা
কর্মক্ষেত্র রক্ষা করুন	চারটি সিলযুক্ত সুরক্ষা সহ
দরজা সেন্সর	সামনে এবং পিছনের নিরাপত্তা দরজা মাইক্রো-সুইচ সেন্সর (ঐচ্ছিক)
জরুরি স্টপ বোতাম

সিএনসি পিসিবি রাউটার মেশিন ভ্যাকুয়াম ক্লিনার পরামিতি:

ছাঁকনি	উল্লম্ব বাক্স
ডাস্ট বক্সের মাত্রা	730 মিমি × 640 মিমি × 1700 মিমি
ভোল্টেজ শক্তি	AC380V 50HZ, 2.2KW, 3HP
গোলমাল	75db এর নিচে
এয়ারইনলেট/আউটলেটের মাত্রা	6 ইঞ্চি/8 ইঞ্চি
পাওয়ার কর্ড	5X2.5²
উচ্চ ঘনত্ব ফিল্টার ব্যাগ	16PCS
