মাল্টি ফাংশন PCB বিভাজক মেশিন PCB কাটার মেশিন সর্বোচ্চ 100mm/S কাটিংয়ের গতি

মাল্টি ফাংশন PCB বিভাজক মেশিন PCB কাটার মেশিন সর্বোচ্চ 100mm/S কাটিংয়ের গতি
মাল্টি ফাংশন PCB বিভাজক মেশিন PCB কাটার মেশিন সর্বোচ্চ 100mm/S কাটিংয়ের গতি

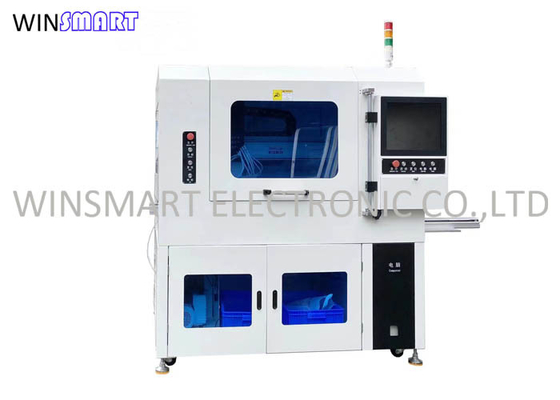

বড় ইমেজ :  মাল্টি ফাংশন PCB বিভাজক মেশিন PCB কাটার মেশিন সর্বোচ্চ 100mm/S কাটিংয়ের গতি

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Winsmart
সাক্ষ্যদান: CE
মডেল নম্বার: SMTID3
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: USD1-35000
প্যাকেজিং বিবরণ: প্লাইউড কেস
ডেলিভারি সময়: 5-10 দিন
পরিশোধের শর্ত: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: 100 সেট/মাস

মাল্টি ফাংশন PCB বিভাজক মেশিন PCB কাটার মেশিন সর্বোচ্চ 100mm/S কাটিংয়ের গতি

বিবরণ
পিসিবি টাইপ: ভি-কাট এবং ট্যাব রিজিড পিসিবি পিসিবি উপাদান: FR4, অ্যালুমিনিয়াম
টাকু গতি: 20000-60000RPM কাটার গতি: সর্বোচ্চ 100 মিমি/সেকেন্ড
সর্বোচ্চ পিসিবি: 300x300mm (স্ট্যান্ডার্ড) নাম: পিসিবি কাটার মেশিন
লক্ষণীয় করা:

মাল্টি ফাংশন PCB বিভাজক মেশিন

,

সর্বোচ্চ 100mm/S PCB কাটার মেশিন

,

ট্যাব অনমনীয় PCB বিভাজক মেশিন

মাল্টি-ফাংশন PCB বিভাজক মেশিন PCB কাটার মেশিন সর্বোচ্চ 100mm/s কাটিংয়ের গতি





PCB কাটার মেশিন বর্ণনা:

এই PCB কাটারটিতে 2টি ভিন্ন স্পিন্ডেল রয়েছে, একটি ট্যাব PCB কাটার জন্য মিলিং কাটার সহ, অন্যটিতে V-cut PCB কাটার জন্য করাত ব্লেড রয়েছে।অটোমেশন উপলব্ধি করতে এতে সামঞ্জস্যপূর্ণ ফিডিং কনভেয়র এবং ESD ফ্ল্যাট বেল্ট লোডিং কনভেয়র রয়েছে।





পিসিবি কাটার মেশিন বৈশিষ্ট্য:

1. সম্পূর্ণ স্বয়ংক্রিয় উত্পাদনের জন্য PCB লোডার এবং আনলোডার সংযোগ করুন, উচ্চ ভলিউম বোর্ডগুলির জন্য ক্ষমতা উন্নত করুন।
2. পিসি এবং সিসিডি ভিশন সিস্টেম, মার্ক পয়েন্ট স্ক্যান করে স্বয়ংক্রিয় পজিশনিং ফাংশন।
3. এই মেশিনটি টপ ভ্যাকুয়াম ক্লিনিং সিস্টেমের সাথে আসে যাতে শব্দ মুক্ত এবং ধুলো মুক্ত থাকে।

4. খুব কম কাটিং স্ট্রেস এর কারণে, নিশ্চিত করুন যে বোর্ডে মাউন্ট করা উপাদানগুলির জন্য কোন ক্ষতি নেই।





পিসিবি কাটার মেশিন কাটার কাঠামো:

1. সার্ভো মোটর কাটিয়া গতি এবং নির্ভুলতা নিশ্চিত করার জন্য চালিত একটি সুনির্দিষ্ট স্ক্রু দিয়ে মেলে।

2. করাত ব্লেড কাটারটি একটি উচ্চ গতির ব্রাশবিহীন মোটর দ্বারা চালিত হয়, যা কার্যকরভাবে কাটার চাপ কমায়।

3. দুটি টাকু আলাদাভাবে কাজ করে, সমস্ত FR4 এবং অ্যালুমিনিয়াম PCBA ডিপ্যানেলিংয়ের জন্য উপযুক্ত।





পিসিবি কাটার মেশিন স্পেসিফিকেশন:

মডেল নম্বার SMTID3
মেশিনের আকার 1800(L) x 1500(W) x 2200(H) মিমি
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ 220V/50Hz, 2.5KW
সর্বোচ্চ পিসিবি আকার 300x300mm (কাস্টমাইজযোগ্য)
পিসিবি পুরুত্ব 0.4-6 মিমি
খাওয়ানোর মোড স্বয়ংক্রিয়
পিসিবি পজিশনিং কাস্টমাইজড ফিক্সচার
প্রোগ্রামিং ভিশন টিচিং, ইনলাইন প্রোগ্রামিং
কাটিং টাকু 20000-60000rpm/মিনিট
কুলিং টাইপ স্ব-কুলিং
ধুলো সংগ্রহ মোড শীর্ষ সংগ্রহ
কাটার গতি 1-100 মিমি/সেকেন্ড
নির্ভুলতা কাটা ±0.02 মিমি
রাউটিং বিট 0.8-3.0 ব্যাস, ডান ঘূর্ণন
যথার্থতা পুনরাবৃত্তি করুন ±0.02 মিমি
নিয়ন্ত্রণ ব্যবস্থা শিল্প পিসি
টাকু জার্মানি SycoTec 4025HY





পিসিবি কাটার মেশিন যান্ত্রিক সংগ্রহ:

এক্স অক্ষ বেল্ট এবং স্টেপার মোটর দ্বারা চালিত হয়, যার দ্রুত প্রতিক্রিয়া গতি, উচ্চ নির্ভুলতা এবং কম রক্ষণাবেক্ষণ খরচ রয়েছে।

ডাবল মেনিপুলেটর এবং বহুমুখী ভ্যাকুয়াম অগ্রভাগ দিয়ে সজ্জিত, সুবিধাজনক, দক্ষ, নমনীয় এবং পণ্য পরিবর্তন করার সময় উত্পাদনের সময় উন্নত করে।
