পণ্যের বিবরণ:
|
পিসিবি টাইপ: | ভি-কাট এবং ট্যাব রিজিড পিসিবি | ধুলো সংগ্রহ: | শীর্ষ |
---|---|---|---|
স্পিন্ডেল পরিমাণ: | 2 | কাটার গতি: | 0-100mm/s |
মোড: | সঙ্গতিপূর্ণভাবে | নাম: | ইনলাইন ভি-কাট PCB ডিপ্যানেলিং মেশিন |
লক্ষণীয় করা: | ইনলাইন ভি কাট পিসিবি ডিপ্যানেলিং মেশিন,100 মিমি/সে ভি কাট পিসিবি ডিপ্যানেলিং মেশিন,ঘূর্ণনযোগ্য ওয়ার্কিং টেবিল পিসিবি রাউটার |

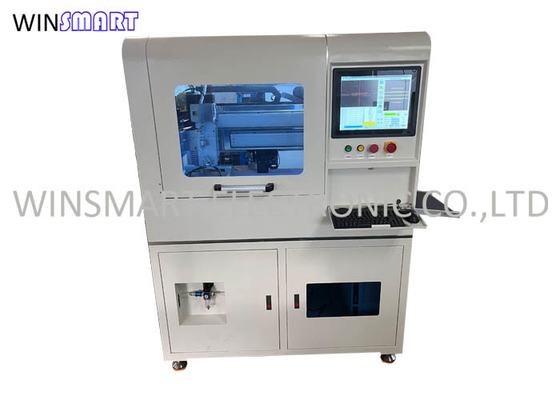

রোটেবল ওয়ার্কিং টেবিল ইনলাইন ভি-কাট PCB ডিপ্যানেলিং মেশিন PCB রাউটার

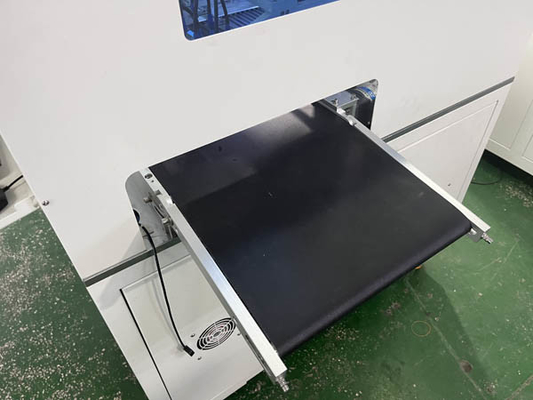

ইনলাইন ভি-কাট PCB ডিপ্যানেলিং মেশিন ফিডিং মোড:
1. অ্যান্টি-স্ট্যাটিক চালিত মোড, SMEMA ইন্টারফেস যা সামনে SMT সরঞ্জাম সংযোগ করতে সক্ষম।
2. বিভিন্ন প্রস্থ PCBA জন্য নিয়মিত পরিবাহক, পরিসীমা 50-350mm হয়.
ইনলাইন ভি-কাট পিসিবি ডিপ্যানেলিং মেশিনের বৈশিষ্ট্য:
※ মনুষ্যবিহীন উত্পাদন উপলব্ধি করুন, যা সমস্ত ধরণের অনমনীয় PCBA ডিপ্যানেলিং, কভারিং V-কাট এবং ট্যাব বোর্ডের জন্য উপযুক্ত।
※ পিসি এবং সিসিডি ভিশন সিস্টেম।
※ ক্ষতিপূরণ এবং ধুলো সংগ্রহের সাথে প্রোগ্রামিং।
※ 2টি স্পিন্ডেল ইনস্টল করা হয়েছে, একটি ভি-কাট ডিপ্যানেলিংয়ের জন্য, অন্যটি মিলিং ব্রিজ ডিপ্যানেলিংয়ের জন্য।
※ কাটার সময় ক্ষতির হাত থেকে উপাদানগুলিকে রক্ষা করতে 500 স্ট্রেন কাটার চাপ কম।
※ ঐচ্ছিক QR কোড এবং বারকোড ট্র্যাকিং সিস্টেম।
※ বন্ধুত্বপূর্ণ সফ্টওয়্যার, পরিচালনা করা সহজ এবং প্রোগ্রাম
ইনলাইন ভি-কাট PCB ডিপ্যানেলিং মেশিন কাটিং স্ট্রাকচার:
1. সার্ভো মোটর কাটিয়া গতি এবং নির্ভুলতা নিশ্চিত করার জন্য চালিত একটি সুনির্দিষ্ট স্ক্রু দিয়ে মেলে।
2. করাত ব্লেড কাটার একটি উচ্চ গতির ব্রাশবিহীন মোটর দ্বারা চালিত হয়, যা কার্যকরভাবে কাটার চাপ কমায়।
3. দুটি টাকু আলাদাভাবে কাজ করে, সমস্ত FR4 এবং অ্যালুমিনিয়াম PCBA ডিপ্যানেলিংয়ের জন্য উপযুক্ত।
ইনলাইন ভি-কাট পিসিবি ডিপ্যানেলিং মেশিন যান্ত্রিক সংগ্রহ:
1. এক্স অক্ষ বেল্ট এবং স্টেপার মোটর দ্বারা চালিত হয়, যার দ্রুত প্রতিক্রিয়া গতি, উচ্চ নির্ভুলতা এবং কম রক্ষণাবেক্ষণ খরচ রয়েছে।
2. ডবল ম্যানিপুলেটরগুলির স্বাধীন অপারেশন মোড গ্রহণ করে, যা দক্ষ এবং নমনীয়।SMT লাইনের জন্য দ্রুত উৎপাদন পরিবর্তনের সময়।
3. multifunctional ভ্যাকুয়াম অগ্রভাগ দিয়ে সজ্জিত, সুবিধাজনক এবং উত্পাদন সময় উন্নত.
ইনলাইন ভি-কাট PCB ডিপ্যানেলিং মেশিনস্পেসিফিকেশন:
মডেল নম্বার | SMTID3 |
মেশিনের আকার | 1800(L) x 1500(W) x 2200(H) মিমি |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 220V/50Hz, 2.5KW |
সর্বোচ্চ পিসিবি আকার | 300x300mm (কাস্টমাইজযোগ্য) |
পিসিবি পুরুত্ব | 0.4-6 মিমি |
খাওয়ানোর মোড | স্বয়ংক্রিয় |
পিসিবি পজিশনিং | কাস্টমাইজড ফিক্সচার |
প্রোগ্রামিং | ভিশন টিচিং, ইনলাইন প্রোগ্রামিং |
কাটিং টাকু | 20000-60000rpm/মিনিট |
কুলিং টাইপ | স্ব-কুলিং |
ধুলো সংগ্রহ মোড | শীর্ষ সংগ্রহ |
কাটার গতি | 1-100 মিমি/সেকেন্ড |
নির্ভুলতা কাটা | ±0.02 মিমি |
রাউটিং বিট | 0.8-3.0 ব্যাস, ডান ঘূর্ণন |
যথার্থতা পুনরাবৃত্তি করুন | ±0.02 মিমি |
নিয়ন্ত্রণ ব্যবস্থা | শিল্প পিসি |
টাকু | জার্মানি SycoTec 4025HY |
