পণ্যের বিবরণ:
|
| মোড: | সঙ্গতিপূর্ণভাবে | পিসিবি উপাদান: | FR4 |
|---|---|---|---|
| পিসিবি পুরুত্ব: | 0.8-3.0 মিমি | সুবিধা: | কোন অপারেশনের প্রয়োজন নেই |
| নির্ভুলতা কাটা: | ±0.05 মিমি | সর্বোচ্চ পিসিবি আকার: | 300x340 মিমি |
| পজিশনিং: | ফিক্সচার | পণ্যের নাম: | ইনলাইন পিসিবি ডিপ্যানেলিং রাউটার |
| লক্ষণীয় করা: | ইনলাইন পিসিবি ডিপ্যানেলিং রাউটার,রিজিড পিসিবি ডিপ্যানেলিং রাউটার,এফআর 4 ম্যাটেরিয়াল পিসিবি ডিপ্যানেলিং রাউটার মেশিন |
||

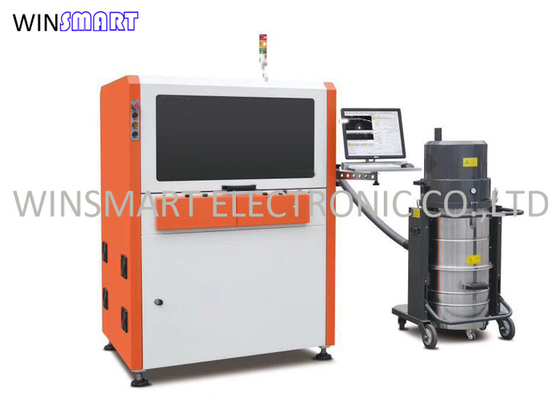

অনমনীয় PCB বোর্ডের জন্য ইনলাইন মিলিং কাটার PCB ডিপ্যানেলিং রাউটার মেশিন
ইনলাইন পিসিবি ডিপ্যানেলিং রাউটার বর্ণনা:
এটি একটি সম্পূর্ণ স্বয়ংক্রিয় PCB ডিপ্যানেলিং মেশিন, যা ATE টেস্ট লাইনের জন্য লোডার এবং আনলোডার সহ উচ্চ গতির স্পিন্ডেল ব্যবহার করে, উপাদানগুলিকে ভালভাবে রক্ষা করতে এবং নির্ভুলতা এবং পরিচ্ছন্নতা নিশ্চিত করতে কম কাটার চাপ ব্যবহার করে।
ইনলাইন পিসিবি ডিপ্যানেলিং রাউটারের বৈশিষ্ট্য:
এটি উচ্চ ভলিউম উত্পাদনের জন্য সম্পূর্ণ স্বয়ংক্রিয়, এবং সুনির্দিষ্ট কাটার জন্য পিসি এবং সিসিডি ভিশন সিস্টেম রয়েছে।ক্ষতিপূরণ এবং নীচের ধুলো সংগ্রহের সাথে অনলাইন প্রোগ্রামিং।নীচের কাটিয়া নকশা PCB পৃষ্ঠ এবং কর্মশালা পরিষ্কার করা.এর কমপ্যাক্ট বডি সেভিং প্রোডাকশন স্পেস, এবং এটি বিভিন্ন ধরণের বোর্ডের জন্য নমনীয়, কাস্টমাইজ করা বিভিন্ন ক্লায়েন্টের প্রয়োজনীয়তা পূরণের জন্য উপলব্ধ।
ইনলাইন পিসিবি ডিপ্যানেলিং রাউটার স্পেসিফিকেশন:
| মডেল নম্বার | SMTIR811 |
| মেশিনের আকার | 1500(L)x850(W)x1600(H)mm |
| মেশিনের ওজন | প্রায় 800 কেজি |
| সর্বোচ্চ পিসিবি আকার | 260x340 মিমি (মান) |
| পিসিবি পুরুত্ব | 0.4-6 মিমি |
| ট্রান্সমিশন উচ্চতা | 900±50 মিমি |
| ট্রান্সমিশন দিকনির্দেশ | বাম -> ডান |
| পরিবহন গতি | 1500 মিমি/সেকেন্ড |
| খাওয়ানোর মোড | সেকশন টাইপ পরিবহন গাইড রেল |
| রেল প্রস্থ সমন্বয় | ম্যানুয়াল |
| যোগাযোগ সংকেত | SMEMA |
| পিসিবি পজিশনিং | ফিক্সচার পজিশনিং |
| পিকিং সিস্টেম | শূন্যস্থান |
| কাটিং টাকু | SycoTec 60000rpm/মিনিট (স্ট্যান্ডার্ড) |
| কুলিং টাইপ | স্ব-কুলিং |
| স্বয়ংক্রিয় টুল পরিবর্তন | ঐচ্ছিক |
| ব্রেক নাইফ চেকিং | হ্যাঁ |
| নির্ভুলতা কাটা | ±0.01 মিমি |
| রাউটিং বিট | 0.8-3.0 ডায়া, ডান ঘূর্ণন |
| যথার্থতা পুনরাবৃত্তি করুন | ±0.02 মিমি |
| চলন্ত গতি সমন্বয় | 1000 মিমি/সেকেন্ড |
| আনলোডিং মোড | ESD বেল্ট |
| বর্জ্য সংগ্রহের উপায় | বর্জ্য আলমারি সংগ্রহ |
| পদ্ধতি প্রোগ্রামিং | ভিজ্যুয়াল দ্বারা Gerber অঙ্কন আমদানি/সম্পাদনা প্রোগ্রাম |
| বায়ু সরবরাহ | 5-8kgs/cm2 |
| পাওয়ার সাপ্লাই | AC380V, 50/60Hz, 3KW |
ইনলাইন পিসিবি ডিপ্যানেলিং রাউটারের মাত্রা:
