পিসিবি Depaneling রাউটার মেশিন
>

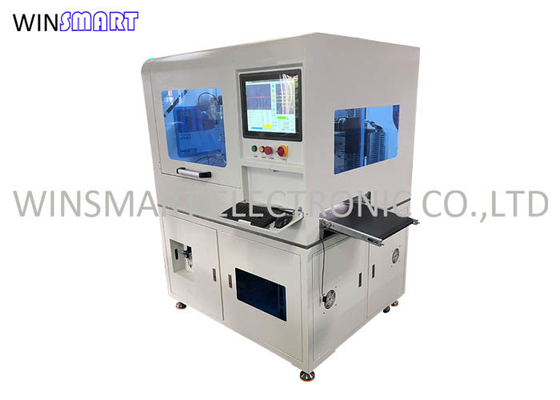

অনমনীয় FR4 অ্যালুমিনিয়াম PCBA কাটিং সিস্টেম ইউনিভার্সাল PCB ডিপ্যানেলিং মেশিন

অনমনীয় FR4 অ্যালুমিনিয়াম PCBA কাটিং সিস্টেম ইউনিভার্সাল PCB ডিপ্যানেলিং মেশিন

ব্র্যান্ডের নাম: Winsmart
মডেল নম্বর: SMTID3
MOQ.: 1 সেট
মূল্য: USD20000-80000
প্যাকেজিং বিশদ: প্লাইউড কেস
অর্থ প্রদানের শর্তাদি: T/T, L/C, ওয়েস্টার্ন ইউনিয়ন
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
পিসিবি টাইপ:
ভি-কাট এবং ট্যাব রিজিড পিসিবি
পিসিবি পুরুত্ব:
3.0 মিমি
টাকু গতি:
20000-60000RPM
নির্ভুলতা কাটা:
±0.05 মিমি
সর্বোচ্চ পিসিবি:
300x300mm (স্ট্যান্ডার্ড)
নাম:
পিসিবি ডিপ্যানেলিং মেশিন
যোগানের ক্ষমতা:
100 সেট/মাস
বিশেষভাবে তুলে ধরা:

ইউনিভার্সাল PCB ডিপ্যানেলিং মেশিন

,

300x300mm PCB ডিপ্যানেলিং মেশিন

,

অনমনীয় FR4 অ্যালুমিনিয়াম PCBA কাটিং সিস্টেম

পণ্যের বিবরণ

অনমনীয় FR4 অ্যালুমিনিয়াম PCBA কাটিং সিস্টেম ইউনিভার্সাল PCB ডিপ্যানেলিং মেশিন





পিসিবি ডিপ্যানেলিং মেশিন ফাংশন:

এই PCB ডিপ্যানেলিং মেশিনটি V-কাট এবং মিলিং ব্রিজ দ্বারা সংযুক্ত FR4 এবং অ্যালুমিনিয়াম PCBA উভয়ের জন্যই কার্যকর।

এটিতে ভি-গ্রুভ এবং মিলিং জয়েন্ট কাটার জন্য 2টি ভিন্ন ধরণের স্পিন্ডেল রয়েছে।



পিসিবি ডিপ্যানেলিং মেশিনের সুবিধা:

1. V-কাট এবং ট্যাব PCBA ডিপ্যানেলিং উভয়ের জন্য কম কাটিং স্ট্রেস।

2. সুনির্দিষ্ট প্রোগ্রামিং এবং অপারেশনের জন্য পিসি এবং সিসিডি ভিশন সিস্টেম।

3. সহজ প্রোগ্রামিং.

4. ধুলো মুক্ত কর্মশালার জন্য শীর্ষ ধুলো সংগ্রহ সিস্টেম.

5. উচ্চ ভলিউম পণ্য জন্য উচ্চ উত্পাদন ক্ষমতা.





পিসিবি ডিপ্যানেলিং মেশিনের বৈশিষ্ট্য:

1. মনুষ্যবিহীন উত্পাদন উপলব্ধি করুন, যা সমস্ত ধরণের অনমনীয় PCBA ডিপ্যানেলিং, কভারিং V-কাট এবং ট্যাব বোর্ডের জন্য উপযুক্ত।
2. পিসি এবং সিসিডি ভিশন সিস্টেম।
3. ক্ষতিপূরণ এবং ধুলো সংগ্রহ সঙ্গে প্রোগ্রামিং.
4. 2টি স্পিন্ডেল ইনস্টল করা হয়েছে, একটি ভি-কাট ডিপ্যানেলিংয়ের জন্য, অন্যটি মিলিং ব্রিজ ডিপ্যানেলিংয়ের জন্য।

5. কম 500ustrain কাটা চাপ কাটা সময় ক্ষতি থেকে উপাদান রক্ষা করার জন্য.

6. ঐচ্ছিক QR কোড এবং বারকোড ট্র্যাকিং সিস্টেম।

7. বন্ধুত্বপূর্ণ সফ্টওয়্যার, পরিচালনা করা সহজ এবং প্রোগ্রাম





পিসিবি ডিপ্যানেলিং মেশিন কাটিং স্ট্রাকচার:

1. সার্ভো মোটর কাটিয়া গতি এবং নির্ভুলতা নিশ্চিত করার জন্য চালিত একটি সুনির্দিষ্ট স্ক্রু দিয়ে মেলে।

2. করাত ব্লেড কাটারটি একটি উচ্চ গতির ব্রাশবিহীন মোটর দ্বারা চালিত হয়, যা কার্যকরভাবে কাটার চাপ কমায়।

3. দুটি টাকু আলাদাভাবে কাজ করে, সমস্ত FR4 এবং অ্যালুমিনিয়াম PCBA ডিপ্যানেলিংয়ের জন্য উপযুক্ত।

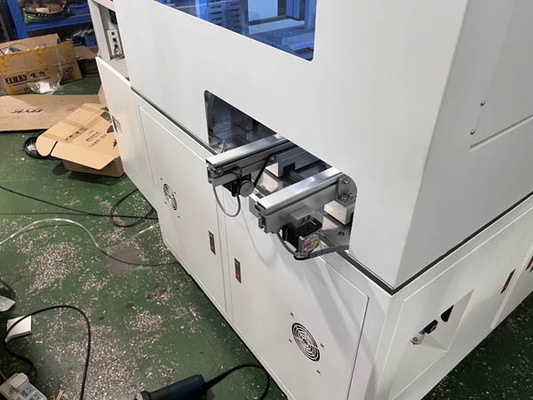

অনমনীয় FR4 অ্যালুমিনিয়াম PCBA কাটিং সিস্টেম ইউনিভার্সাল PCB ডিপ্যানেলিং মেশিন 0



পিসিবি ডিপ্যানেলিং মেশিন স্পেসিফিকেশন:

মডেল নম্বার SMTID3
মেশিনের আকার 1800(L) x 1500(W) x 2200(H) মিমি
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ 220V/50Hz, 2.5KW
সর্বোচ্চ পিসিবি আকার 300x300mm (কাস্টমাইজযোগ্য)
পিসিবি পুরুত্ব 0.4-6 মিমি
খাওয়ানোর মোড স্বয়ংক্রিয়
পিসিবি পজিশনিং কাস্টমাইজড ফিক্সচার
প্রোগ্রামিং ভিশন টিচিং, ইনলাইন প্রোগ্রামিং
কাটিং টাকু 20000-60000rpm/মিনিট
কুলিং টাইপ স্ব-কুলিং
ধুলো সংগ্রহ মোড শীর্ষ সংগ্রহ
কাটার গতি 1-100 মিমি/সেকেন্ড
নির্ভুলতা কাটা ±0.02 মিমি
রাউটিং বিট 0.8-3.0 ব্যাস, ডান ঘূর্ণন
যথার্থতা পুনরাবৃত্তি করুন ±0.02 মিমি
নিয়ন্ত্রণ ব্যবস্থা শিল্প পিসি
টাকু জার্মানি SycoTec 4025HY
