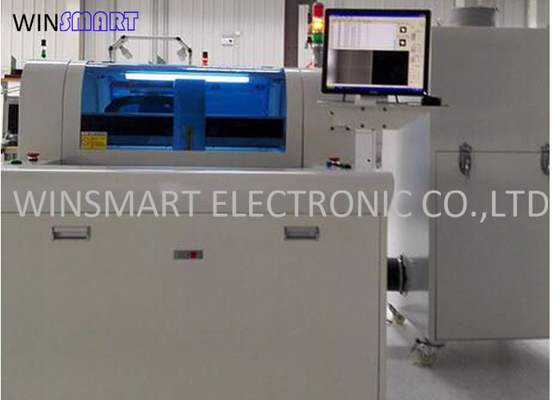

60000RPM কাস্টমাইজড PCB ডিপ্যানেলিং রাউটার মেশিন CNC PCB বিভাজক

ব্র্যান্ডের নাম:	Winsmart
মডেল নম্বর:	SMTR07
MOQ.:	1 সেট
মূল্য:	USD20000-80000
প্যাকেজিং বিশদ:	প্লাইউড কেস
অর্থ প্রদানের শর্তাদি:	T/T, L/C, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

পিসিবি পুরুত্ব:

0.8-3.0 মিমি

পিসিবি টাইপ:

মিলিং ব্রিজ

নির্ভুলতা কাটা:

±0.05 মিমি

পিসিবি সাইজ:

কাস্টমাইজড

ভ্যাকুয়াম ক্লিনার:

3HP/2.2KW

রাউটিং বিট:

ডায়া 0.8-2.5 মিমি

সনদপত্র:

অন-সাইট ইনস্টলেশন:

হ্যাঁ

পণ্যের নাম:

কাস্টমাইজড PCB ডিপ্যানেলিং রাউটার

যোগানের ক্ষমতা:

100 সেট/মাস

বিশেষভাবে তুলে ধরা:

Pcb ডিপ্যানেলিং রাউটার মেশিন 60000RPM

মিলিং ব্রিজ PCB ডিপ্যানেলিং রাউটার

CE সার্টিফিকেট CNC PCB বিভাজক

পণ্যের বিবরণ

60000RPM কাস্টমাইজড PCB ডিপ্যানেলিং রাউটার মেশিন CNC PCB বিভাজক

কাস্টমাইজড পিসিবি ডিপ্যানেলিং রাউটার ভূমিকা:

এই PCB ডিপ্যানেলিং রাউটার হল একটি শর্তসাপেক্ষ ধরনের PCB বিভাজক যার বৈশিষ্ট্য কমপ্যাক্ট স্ট্রাকচার এবং শক্তিশালী অনমনীয়তা;এবং PCB ডিপ্যানেলিং রাউটারের অপারেশন সহজ, নিরাপদ এবং ডাই পরিবর্তন করা সহজ।কিন্তু এটি ব্যবহার করার সময় আমাদের কাটিয়া অবস্থানের দিকে মনোযোগ দেওয়া উচিত।

কাস্টমাইজড PCB ডিপ্যানেলিং রাউটারবৈশিষ্ট্য:

1. 1.X10 জুম-ইন ইমেজ প্রোগ্রামিংকে সহজ করে তোলে এবং পয়েন্ট সেটিং এর নির্ভুলতা বাড়ায়।

2. উচ্চ ভলিউম উৎপাদনের জন্য উপযুক্ত রাউটিং বিট সব সময় কাজ করতে দ্বৈত কাজের টেবিল।

3. ঐচ্ছিক উপরে এবং নীচে ভ্যাকুয়াম পরিস্কার সিস্টেম.

4. কাস্টমাইজড ফিক্সচার ভাল কাটিয়া প্রভাব নিশ্চিত.

5. রাউটিং বিট লাইফ টাইম চেকিং এবং অ্যালার্ম সিস্টেম রয়েছে অপারেটরকে রাউটিং বিট পরিবর্তন করার কথা মনে করিয়ে দেওয়ার জন্য যখন এটি 120M কাটিয়া শেষ করে।এবং রাউটিং বিট প্রথম 2 মিমি প্রথম মিলিং পয়েন্টটি কাটে, মাঝামাঝি 2 মিমি দ্বিতীয় মিলিং পয়েন্টটি কাটে, শেষ 2 মিমি তার জীবনকাল বাড়ানোর জন্য তৃতীয় মিলিং পয়েন্টটি কেটে দেয়।

কাস্টমাইজড PCB ডিপ্যানেলিং রাউটারস্পেসিফিকেশন:

I. হার্ডওয়্যার
স্পিন্ডল	চায়না ব্র্যান্ড টাকু (ঐচ্ছিক)
সিসিডি	সনি 520 লাইন ইন্ডাস্ট্রিয়াল ক্যামেরা
লেন্স	কম্পিউটার EX2C
স্ক্রু	TBI যথার্থ গ্রাউন্ড বল স্ক্রু আমদানি
গাইড	HIWIN প্রশস্তকরণ আমদানিকৃত লিনিয়ার গাইড রেল
মোটর	জিয়াবাও এলসিএফ সিরিজ
I/O কন্ট্রোল কার্ড	HFC PCI-9074
ড্রাইভার কন্ট্রোল কার্ড	HFC PCI-9074
আই/ও কার্ড	PCI-9074-64pcs/-38pcs
স্ট্যাটিক পরিষ্কার	STATIC-ST401A সিরিজ
কম্পিউটার	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G)
মেশিন ইন্টারফেস	AOC LCD17", লজিটেক মাউস
2. সফটওয়্যার
নিয়ন্ত্রণ ব্যবস্থা	Windows XP Professional (Service3,v.3244)
অপারেশন GUI	ইংরেজি উইন্ডোজ এক্সপি
প্রোগ্রাম সম্পাদনা	সঙ্গতিপূর্ণভাবে
ভিশন সিস্টেম	CCD AOTU অফসেট
নিয়ন্ত্রণ ব্যবস্থা	F 1.2.100 সংস্করণ

কাস্টমাইজড PCB ডিপ্যানেলিং রাউটারপরামিতি:

সামগ্রিকভাবে
মাত্রা (WDH)	1220 মিমি * 1380 মিমি * 1240 মিমি
ওজন	450 কেজি
উচ্চতা অফসেট	60~110 মিমি
ম্যানিপুলেটর
মোটর প্রকার	জিয়াবাও সিরিজ
পজিশনিং পুনরাবৃত্তিযোগ্যতা	0.001 মিমি
অক্ষ কাজ এলাকা (সর্বোচ্চ)	650 মিমি * 560 মিমি * 50 মিমি
ওয়ার্ক স্টেশন
পিসিবি ফিক্সেশন	মান, বিশেষীকরণ
PCB লোডিং/আনলোডিং	ম্যানুয়াল
পিসিবি আকার (সর্বোচ্চ)	280*320 মিমি
পিসিবি পুরু (সর্বোচ্চ)	3.5 মিমি
ফিক্সচারিং
অনমনীয়তা fixturing	কাস্টমাইজড ফিক্সচার
ফিক্সচারিং ফিক্সেশন	যন্ত্রপাতি
টাকু মোটর
শক্তি	150W
টাকু	60000rpm/মিনিট
রক্ষা করুন	স্ব/বায়ু শীতল
কাটার পরিবর্তন করুন	বিশেষীকরণ
রাউটিং ক্ষমতা
কাটার গতি (সর্বোচ্চ)	80 মিমি/সেকেন্ড
ড্রাইভিং গতি (সর্বোচ্চ)	2500 মিমি/সেকেন্ড
কাটার যথার্থতা	0.01 মিমি
শুন্য পদ্ধতি
ভ্যাকুয়াম শক্তি	3.5KW AC 380V
শূন্যস্থান	প্লাম্ব
ইউটিলিটিস
শক্তি	2.0KW AC380V
বায়ু সরবরাহ	4-6KG/cm2
প্রোগ্রামিং
প্রোগ্রাম সম্পাদনা	সঙ্গতিপূর্ণভাবে
ফাংশন সম্পাদনা	রেখা, চাপ, বৃত্ত, U-বক্ররেখা
প্রোগ্রাম স্টোরেজ	এইচডিডি
ভিশন সিস্টেম	এক রঙের সিসিডি
মিলিং কর্তনকারী অফসেট	অটো
ভ্যাকুয়াম সেটআপ	অটো
অপারেশন মনিটর
নির্দেশক	ইন্ডিকেটর মেশিনের অবস্থা
টুল চেক	স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, সময় পরীক্ষার ব্যবহার
মোটর সুরক্ষা	ওভারহিটিং, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন আছে
মোটর ওভার লোডিং চেক	ওভারলোড আছে, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন
টুল ব্যবহারযোগ্য সময়	স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন,
ডেটা পরিসংখ্যান	পৃথক বোর্ড মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি
ত্রুটি রেকর্ড	সফ্টওয়্যার স্বয়ংক্রিয়ভাবে মেশিনের সমস্ত অ্যালার্ম মেমরি রেকর্ড করে
III.সঠিকতা
অক্ষ নির্ভুলতা	0.001 মিমি
নির্ভুলতা কাটা	0.1 মিমি
IVনিরাপত্তা
কর্মক্ষেত্র রক্ষা করুন	চারটি সিলযুক্ত সুরক্ষা সহ
দরজা সেন্সর	সামনে এবং পিছনের নিরাপত্তা দরজা মাইক্রো-সুইচ সেন্সর (ঐচ্ছিক)
জরুরি স্টপ বোতাম

কাস্টমাইজড পিসিবি ডিপ্যানেলিং রাউটারের সুবিধা:
1. PCB ডিপ্যানেলিং রাউটারের দৈনিক উৎপাদন বেশি, উৎপাদন খরচ বাঁচায়।
2. উত্পাদন এবং পরিষেবার মান উন্নত করুন।
3. পিসিবি ডিপ্যানেলিং রাউটার ইউআলাদা করা বোর্ডটি খুব পরিষ্কার এবং কাটার পরে ধুলো পরিষ্কার করার জন্য অন্য কোনও সরঞ্জামের প্রয়োজন নেই তা নিশ্চিত করার জন্য এটি একটি ধুলো-মুক্ত কাটিয়া প্রযুক্তি।
4. কম কর্মসংস্থান খরচ।

PCB ডিপ্যানেলিং রাউটার মেশিন FAQ:

1.A: রাউটিং বিটের লাইফ টাইম কি?

প্রশ্ন: 150-300 মিটার।

2.A: এই মডেল কি অ্যালুমিনিয়াম PCB বোর্ড কাটতে পারে?

প্রশ্ন: হ্যাঁ, এটা পারে।

3.A: PCB অবস্থান সম্পর্কে কি?

প্রশ্ন: অবস্থানের জন্য কাস্টমাইজড জিগ ব্যবহার করুন।

4.A: PCB ডিপ্যানেলিং রাউটারের জন্য টাকু কি?

প্রশ্ন: জার্মানি সাইকোটেক 4025 বা চায়না ব্র্যান্ড।
