পণ্যের বিবরণ:
|
| বিক্রয়োত্তর সেবা: | অপারেশন ভিডিও এবং অনলাইন সমর্থন | লেজার উত্স: | 20W UV |
|---|---|---|---|
| কর্মক্ষেত্র: | 300x300 মিমি | ফিক্সচার: | কাস্টমাইজড |
| তরঙ্গদৈর্ঘ্য: | 355nm | নাম: | UV লেজার PCB কাটার মেশিন |
| লক্ষণীয় করা: | 20W লেজার Pcb ডিপ্যানেলাইজেশন মেশিন,300x300mm Pcb ডিপ্যানেলিং সরঞ্জাম,20W UV Pcb ডিপ্যানেলিং সরঞ্জাম |
||

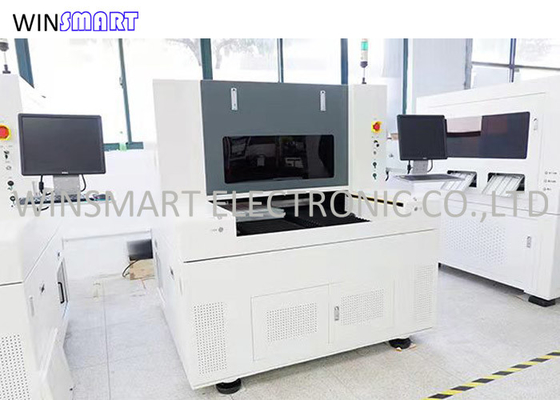

অনমনীয় প্রিন্টেড সার্কিট বোর্ড ডিপ্যানেলিংয়ের জন্য 20W UV লেজার PCB কাটিং মেশিন
ইউভি লেজার পিসিবি কাটিং মেশিন বৈশিষ্ট্য:
1. কার্যকরভাবে প্রক্রিয়াকরণ তাপ প্রভাব নিয়ন্ত্রণ, এবং প্রান্ত পতন এবং পণ্যের তাপ প্রভাব উন্নত.
2. উচ্চ মানের লেজার, কোন যোগাযোগ প্রক্রিয়াকরণ, কোন burr এবং কাটা পরে burr.
3. পরিপক্ক প্রক্রিয়া সিস্টেম সঠিকভাবে গণনা এবং গ্রাফিক্স বিভাগ করতে পারে, এবং প্রক্রিয়াকরণ পরামিতি এবং গ্রাফিক্স প্রক্রিয়াকরণের প্রক্রিয়া উপলব্ধি করতে পারে।
4. কোন চাপ, ±5μm কাটিয়া নির্ভুলতা.
5. সহজ অপারেশন জন্য gerber ফাইল আমদানি.
6. এলিয়েন/লাইন কাটিং পাওয়া যায়।অ-যোগাযোগ, মসৃণ কাটিয়া প্রান্ত.
ইউভি লেজার পিসিবি কাটিং মেশিন স্পেসিফিকেশন:
| মডেল | SMTL300D |
| শক্তি | 380V AC, 50Hz, 20A |
| সঙ্কুচিত বাতাস | সঙ্কুচিত বাতাস |
| মেশিনের মাত্রা | 1450(L)x1350(W)x1665(H)মিমি |
| ইনস্টলেশন স্থান | 3000x3000x2500 মিমি |
| মেশিনের ওজন | 800 কেজি |
| পরিবেষ্টিত তাপমাত্রা | 22 ~ 25 ℃ |
| তাপমাত্রার তারতম্য | ± 1 ℃ / 24 ঘন্টার মধ্যে |
| পরিবেষ্টিত আর্দ্রতা | 40% ~ 70% এর মধ্যে (কোনও সুস্পষ্ট ঘনীভবনের অনুমতি নেই) |
| ধুলো মুক্ত গ্রেড | 100000 বা আরও ভাল |
| শক্তি খরচ | 6KW |
| কাটিং প্রস্থ | ≤ 50mm × 50mm |
| কাটিং উপকরণ | PCB/FPC, LCP/আঠা এবং অন্যান্য সম্পর্কিত উপকরণের সম্পূর্ণ কাট/অর্ধেক কাটা |
| কাটিং বেধ | ≤ 3 মিমি |
| কাটার গতি | ≤ 3000mm/S |
| সামগ্রিক যন্ত্র নির্ভুলতা | ≤ 30um |
| প্রসেসিং প্যাটার্ন | সরলরেখা, স্ল্যাশ, বক্ররেখা, অস্বাভাবিকতা ইত্যাদি |
| লেজার | 355nm লাইট ওয়েভ ন্যানোসেকেন্ড লেজার |
| পুনরাবৃত্তি ফ্রিকোয়েন্সি | 50-150khz |
| লেজার পাওয়ার | UV 15W@30KHz |
| নাড়ির প্রস্থ | <20s |
| শক্তি স্থিতিশীলতা | < 3% RMS 8 ঘন্টার বেশি |
| মরীচি গুণমান m² | < 1.3 |
| মোড | 2500mm/S |
| ওয়ারেন্টি | 1 বছর |
| সেবা | বিদেশী প্রশিক্ষণ পাওয়া যায় |
ইউভি লেজার পিসিবি কাটিং মেশিনের সুবিধা:
UV লেজার PCB কাটিয়া মেশিন FPC নমনীয় সার্কিট বোর্ড এবং উচ্চ-শক্তি UV লেজার সহ PCB অনমনীয় সার্কিট বোর্ড শিল্পের জন্য বিশেষ ডিপ্যানেলিং সরঞ্জামকে বোঝায়।এফপিসি এবং পিসিবি বোর্ড ডিপ্যানেলিং সরঞ্জামগুলির জন্য, লেজার কাটার সরঞ্জাম, স্ট্যাম্পিং হোল পিসিবি পাঞ্চিং মেশিন, ব্লেড মুভিং পিসিবি বিভাজক, মিলিং কাটার এবং অন্যান্য সরঞ্জাম রয়েছে।UV লেজার PCB কাটিয়া মেশিনের সুবিধা কি কি?
1. ধুলো নেই
সার্কিট বোর্ড শিল্পের উত্পাদন পরিবেশ ধুলো-মুক্ত কর্মশালায় সঞ্চালিত হয়।প্রথাগত পিসিবি ডিপ্যানেলিং সরঞ্জাম, যেমন ব্লেড মুভিং টাইপ মেশিন, অনিবার্যভাবে অবশিষ্টাংশ এবং মাইক্রো পাউডার তৈরি করবে, যা 10000 এবং 1000 শ্রেণীর ধুলো-মুক্ত কর্মশালাকে দূষিত করবে এবং পণ্যের পরিবাহিতাকে প্রভাবিত করবে।ইউভি লেজার পিসিবি কাটিয়া মেশিন একটি বাষ্পীভবন প্রক্রিয়াকরণ প্রক্রিয়া, যা ধুলো তৈরি করবে না এবং পণ্যের পরিবাহিতার জন্য সহায়ক।
2. উচ্চ কাটিয়া নির্ভুলতা
উচ্চ-নির্ভুলতা ঐতিহ্যগত প্রক্রিয়াকরণ সরঞ্জামগুলির প্রক্রিয়াকরণের ফাঁক 100 মাইক্রনের কম প্রস্থের ফাঁকে পৌঁছাতে পারে না, যা প্রান্তের লাইন বা PCBA সার্কিট বোর্ডের উপাদানগুলির নির্দিষ্ট ক্ষতির কারণ হবে।লেজার কাটিং মেশিনের ফোকাস স্পট ছোট, এবং অতিবেগুনী কোল্ড প্রসেসিং মোডের সার্কিট বোর্ডের প্রান্তে সামান্য তাপীয় প্রভাব রয়েছে।কাটিয়া অবস্থান নির্ভুলতা 50 মাইক্রনের কম, এবং কাটিয়া আকারের নির্ভুলতা 30 মাইক্রনের কম, যা সার্কিট বোর্ডের প্রান্তকে প্রভাবিত করবে না এবং নির্ভুলতা বেশি।
3. কোন চাপ নেই
ঐতিহ্যগত প্রক্রিয়াকরণ পদ্ধতিতে সাধারণত ভি-গ্রুভ থাকে, যা উত্পাদন প্রক্রিয়ায় বোর্ডের নির্দিষ্ট ক্ষতির কারণ হয়।ইউভি লেজার পিসিবি কাটিয়া মেশিন ভি-গ্রুভস তৈরি না করে সরাসরি বেয়ার বোর্ড কাটতে পারে।এছাড়াও, প্রথাগত প্রক্রিয়াকরণ পদ্ধতিগুলি সার্কিট বোর্ডে কাজ করার জন্য সরাসরি সরঞ্জামগুলি ব্যবহার করে, বিশেষ করে স্ট্যাম্পিং পদ্ধতি সার্কিট বোর্ডে একটি দুর্দান্ত প্রভাব ফেলে, যা বোর্ডের বিকৃতি ঘটানো সহজ।লেজার কাটিং মেশিনটি একটি অ-যোগাযোগ প্রক্রিয়াকরণ মোড, যা উচ্চ-শক্তির মরীচির মাধ্যমে উপাদানের পৃষ্ঠে কাজ করে, যা চাপের প্রভাব এবং সার্কিট বোর্ডের বিকৃতি এবং ক্ষতির কারণ হবে না।
4. বিশেষ আকৃতির কাটিয়া জন্য, এটা স্বয়ংক্রিয় করা সহজ
ইউভি লেজার পিসিবি কাটিয়া মেশিন কোন প্রপস এবং ফিক্সচার প্রতিস্থাপন না করে এবং ইস্পাত জাল ছাড়াই যে কোনও আকারের জন্য কাটতে পারে।একই সরঞ্জাম বিশেষ-আকৃতির এবং সোজা-লাইন কাটিয়া পূরণ করতে পারে, যা সমাবেশ লাইন স্বয়ংক্রিয় উত্পাদন এবং উচ্চ নমনীয়তা উপলব্ধি করা সহজ।উত্পাদন দক্ষতা উন্নত করা এবং উত্পাদন প্রক্রিয়া এবং উত্পাদন চক্র সংরক্ষণ করা সহজ।বিশেষ করে, এটি দ্রুত এবং দক্ষতার সাথে দ্রুত প্রুফিংয়ের চাহিদা মেটাতে পারে, সরাসরি অঙ্কন আমদানি করতে পারে এবং তারপর কাটিয়া সনাক্ত করতে পারে।
5. উচ্চ সামঞ্জস্যপূর্ণ
ইউভি লেজার পিসিবি কাটিং মেশিন সার্কিট বোর্ডের চারপাশের উপকরণ যেমন PCB, FPC, কভারিং ফিল্ম, পোষা প্রাণী, রিইনফোর্সিং বোর্ড, আইসি, অতি-পাতলা ধাতব কাটা ইত্যাদি প্রক্রিয়া করতে পারে। বিভিন্ন উপকরণ, কাজ করা সহজ, অঙ্কনে আমদানি করা যেতে পারে, কোন যান্ত্রিক অংশ সামঞ্জস্য করার প্রয়োজন নেই, এবং পরিচালনা এবং বজায় রাখা সহজ।
6. ভাল কাটিয়া প্রান্ত প্রভাব
কাটিয়া প্রান্ত মসৃণ এবং burr ছাড়া ঝরঝরে হয়.এটি সরাসরি অঙ্কনের আকার অনুযায়ী প্রক্রিয়াজাত এবং গঠন করা যেতে পারে, যা পণ্যের ফলন উন্নত করতে সহায়ক।এটি পরবর্তী প্রক্রিয়া ছাড়াই সরাসরি ইনস্টল করা যেতে পারে।
