পণ্যের বিবরণ:
|
পিসিবি টাইপ: | ট্যাব বোর্ড | পিসিবি উপাদান: | FR4, MCPCB, FPC |
---|---|---|---|
পিসিবি বেধ: | 0.1-3 মিমি | প্যাকেজিং: | পাতলা পাতলা কাঠের কেস |
যথার্থতা: | ±0.05 মিমি | নাম: | পিসিবি ডিপ্যানেলিং পাঞ্চিং |
লক্ষণীয় করা: | 3মিমি পিসিবি ডিপ্যানেলিং মেশিন,এফআর4 পিসিবি ডিপ্যানেলিং মেশিন,ডিপ্যানেলিং পিসিবি পাঞ্চিং মেশিন |

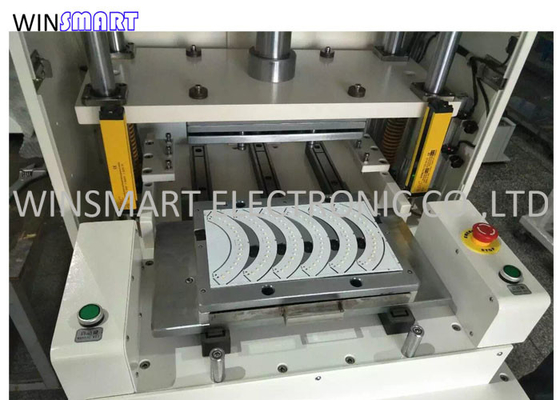

4. স্বয়ংক্রিয় সিলিন্ডার চালিত PCB ডিপ্যানেলিং পাঞ্চিং ঐচ্ছিক 8-30 টন
পিসিবি ডিপ্যানেলিং পাঞ্চিং ওভারভিউ:
এটি PCB/FPC এর জন্য ডিজাইন করা হয়েছে যা পয়েন্ট এবং স্ট্যাম্প হোল দ্বারা সংযুক্ত, উচ্চ দক্ষতা নির্ভুলতা স্ট্যাম্পিং এবং পাঞ্চিং প্রভাব রয়েছে।এটি শুধুমাত্র বর্তমান বাজারে এফপিসি, পিসিবি বিকৃতির গ্যারান্টি।
বিশেষ পাতলা PCB-এর জন্য এর সর্বনিম্ন কাটিং নির্ভুলতা ±0.05 মিমি।সর্বাধিক কাজের এলাকা 460 * 320 মিমি।
পিসিবি ডিপ্যানেলিং পাঞ্চিং বৈশিষ্ট্য:
1. ডাবল সুইচ দুই হাত কর্ম শুরু.
2. লোয়ার ডাই ইন এবং আউটের স্লাইডওয়ে দিয়ে সজ্জিত, এবং নীচের ডাইটি স্বয়ংক্রিয়ভাবে ভিতরে এবং বাইরে থাকে, তাই পণ্যটি সুবিধাজনক এবং নিরাপদে নেওয়া এবং রাখা যায়।
3. জরুরী স্টপ সুইচ, সমস্যা চিহ্নিত করুন এবং সময়মত শাটডাউন।
4. নিরাপত্তা দরজা, হাত বিপথগামী এড়াতে ছাঁচের ইনস্টলেশন এবং কমিশনিং। (নিরাপত্তা দরজা ছাড়া স্বাভাবিক অপারেশন কাজ করে না)।
5. নিরাপত্তা বায়ু চাপ সেটিং ফাংশন, সীমা অতিক্রম করার জন্য বিপদাশঙ্কা.স্বয়ংক্রিয় গণনা, ওভার-লিমিট শাটডাউন।
7. অভ্যন্তরীণ চাপ উত্পন্ন যখন কাটিয়া বোর্ড একটি সর্বনিম্ন এবং টিনের ক্র্যাকিং এড়াতে.
8. খুব উচ্চ ভলিউম বোর্ড জন্য উপযুক্ত.
পিসিবি ডিপ্যানেলিং পাঞ্চিং বৈশিষ্ট্য:
1. ম্যানুয়াল দ্বারা সৃষ্ট মাইক্রো-ফাটল এড়াতে, ঘুষি মারার মাধ্যমে PCB/FPC ডিপ্যানেল করা।
2. অনমনীয়তা জন্য ঢালাই লোহা কাঠামো.ঘুষি মারা পরিবর্তনযোগ্য.ঘুষি মারার সহজ সেট আপ.
3. সহজে লোডিং এবং আনলোড করার জন্য পিসিবি পাঞ্চ ডাই মুভযোগ্য লোয়ার ডাই|FPC ডাই|পিসিবি পাঞ্চ ছাঁচ|FPC ছাঁচ।
4. সরঞ্জাম সর্বজনীন.বিভিন্ন ছাঁচ প্রতিস্থাপন করা যেতে পারে, এবং ছাঁচ পরিবর্তন সুবিধাজনক এবং দ্রুত।
পিসিবি ডিপ্যানেলিং পাঞ্চিং স্পেসিফিকেশন:
কর্মক্ষেত্র | 460*320 মিমি |
কাজের চাপ | 0.45-0.7Mpa |
নির্ভুলতা কাটা | ±0.05 মিমি |
চক্রাকারে | 7-15 সেকেন্ড |
আউটপুট | 8টি |
PCB/FPC বেধ | 0.08-3.5 মিমি |
PCB/FPC উপাদান | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
কাটিং মোড | ঘুষি |
পাঞ্চ ফিক্সচার | ডাই টুলিং (ছাঁচ) |
কাজের সম্পত্তি |
এলসিডি ডিসপ্লে, স্বয়ংক্রিয়ভাবে সংখ্যা রেকর্ড করে প্রক্রিয়াজাত পণ্য, স্বয়ংক্রিয় খোঁচা |
ট্রান্সমিশন পোর্ট | আন্তঃর্জাতিক মানদণ্ড |
অপারেশন ভাষা | ইংরেজি |
স্ট্রোক | 50MM |
ছাঁচ উচ্চতা | 170 মিমি |
শক্তি | 380/220V |
ফিউজ | 3A |
মেশিনের মাত্রা | 820x740x1750 মিমি |
মেশিনের ওজন | 680 কেজি |
পিসিবি ডিপ্যানেলিং পাঞ্চিং অ্যাপ্লিকেশন:
উচ্চ ভলিউম রাউটেড FR4 এবং অ্যালুমিনিয়াম PCB বোর্ড এবং FPC ডিপ্যানেলিংয়ের জন্য আবেদন করুন।
