পণ্যের বিবরণ:
|
| ভ্যাকুয়াম ক্লিনার: | 3HP | ionizer: | হ্যাঁ |
|---|---|---|---|
| পিসিবি পুরুত্ব: | 0.8-3.0 মিমি | রাউটিং বিট: | ডায়া 0.8-3.0 মিমি |
| নির্ভুলতা কাটা: | ±0.05 মিমি | উপলব্ধ PCB: | ট্যাব প্যানেল |
| ব্র্যান্ড: | উইনস্মার্ট | পণ্যের নাম: | রাউটার পিসিবি কাটিং মেশিন |
| লক্ষণীয় করা: | রাউটার পিসিবি কাটিং মেশিন,3এইচপি ডিপ্যানেলাইজার পিসিবি কাটিং মেশিন,পিসিবি ডিপ্যানেলিং রাউটার মেশিন |
||

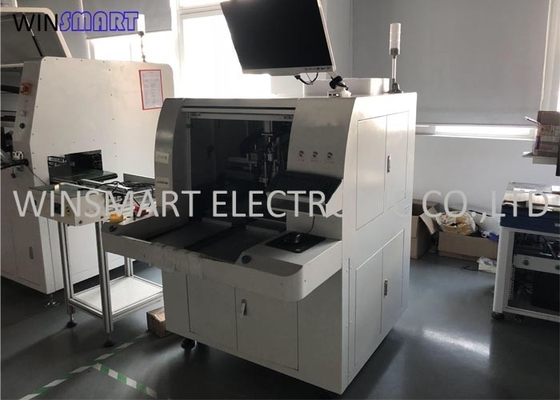

সিসিডি ক্যামেরা রাউটার পিসিবি কাটিং মেশিন সেমি-অটো পিসিবি ডিপ্যানলাইজার
রাউটার পিসিবি কাটিং মেশিন ওভারভিউ:
এই রাউটারটি মূলত একটি ডিভাইস যা পূর্ব-সম্পাদিত পাথ অনুযায়ী মাল্টি-কানেকশন মোডে PCB বোর্ডগুলিকে আলাদা করতে উচ্চ গতিতে চালানোর জন্য মিলিং কাটার ব্যবহার করে। ম্যানুয়াল ব্রেকিং, ভি-কাট বা পাঞ্চিংয়ের ত্রুটিগুলি প্রতিস্থাপন করা, পণ্যের গুণমান উন্নত করা এবং প্রত্যাখ্যান হার হ্রাস.মেশিনটি ম্যান-মেশিন ইন্টারফেস উইন্ডোজ 10 অপারেটিং সিস্টেম, সাধারণ এবং মানবিক ইন্টারফেস ডিজাইন, স্বয়ংক্রিয় কাটিং পাথ সংশোধন সিস্টেম, উচ্চ পিক্সেল সিসিডি প্রোগ্রাম তৈরি, ব্লক প্রোগ্রাম এবং একক-ধাপে প্রোগ্রাম সম্পাদনা এবং পরিবর্তন গ্রহণ করে। PCB এর লোডিং এবং আনলোডিং ডিভাইস। দুটি প্ল্যাটফর্ম ইন্টারেক্টিভভাবে কাজ করে কার্যকরভাবে মেশিনের অলস সময় কমাতে পারে, এইভাবে আদর্শ উত্পাদন দক্ষতা অর্জন করে।
রাউটার পিসিবি কাটিং মেশিন বৈশিষ্ট্য:
1. মেশিনটি শিল্প উচ্চ-পিক্সেল সিসিডি বর্ধিত লেন্স এবং অক্জিলিয়ারী প্রোগ্রাম শিক্ষণ এবং সম্পাদনা ফাংশন দিয়ে সজ্জিত।নির্ভুলতা উচ্চতর, আরও নির্ভুল এবং চিত্রটি পরিষ্কার।
2. স্বয়ংক্রিয় মার্ক পয়েন্ট পজিশনিং এবং সংশোধন সিস্টেমে রিয়েল-টাইম ডিসপ্লে এবং চলন্ত পথের সিমুলেটেড রুট ট্র্যাকিং রয়েছে।ডিসপ্লেটি এক নজরে পরিষ্কার।স্বয়ংক্রিয় প্রান্তিককরণ এবং সংশোধন ফাংশন উচ্চ কাটিয়া নির্ভুলতা আছে.যতক্ষণ পর্যন্ত PCB 3 মিমি পরিসরের মধ্যে অফসেট হয়, মেশিনের দৃষ্টি স্বয়ংক্রিয় রুট সংশোধন করতে পারে, যা বোর্ড স্থাপন করার সময় অপারেটরের নির্ভুলতার প্রয়োজনীয়তা শিথিল করে। এবং কাজের দক্ষতা ব্যাপকভাবে উন্নত হয়।
3. বাম এবং ডান ওয়ার্কটেবল কপি, ব্লক কপি, অ্যারে, মাল্টি-অ্যাঙ্গেল সংযোগ বোর্ড কপি, একক-পদক্ষেপ ট্র্যাকিং পরিবর্তন ফাংশন এবং প্রোগ্রামের ব্লক সম্পাদনা পরিবর্তন ফাংশন সঠিকভাবে প্রোগ্রামের উত্পাদন সময়কে সরল করে এবং প্রোগ্রামিং দক্ষতা উন্নত করে।
4. ভ্যাকুয়াম ক্লিনার এবং উচ্চ-বিদ্যুতের খাঁড়ি ফ্যান দিয়ে তৈরি উচ্চ-ভোল্টেজ স্ট্যাটিক নির্মূল ডিভাইসে ভাল ধুলো শোষণ প্রভাব এবং কম শব্দ রয়েছে।
5. টুল লাইফ মনিটরিংয়ের জন্য, মিলিং কাটার স্বয়ংক্রিয়ভাবে উঠবে এবং একটি নির্দিষ্ট দূরত্ব কাটার পরে অন্য একটি কাটা ব্লেড অবস্থানে পড়ে যাবে।মিলিং কাটারের জীবনকে দীর্ঘায়িত করতে ব্লেডের দৈর্ঘ্য অনুসারে উপরের এবং নীচের দূরত্ব এবং সময়গুলি সেট করা যেতে পারে।
6. স্বচ্ছ নিরাপত্তা দরজা নকশা প্রক্রিয়াকরণ প্রক্রিয়া এক নজরে পরিষ্কার করে তোলে.দরজা খোলার দুটি উপায় রয়েছে: জরুরী স্টপ এবং বিভিন্ন গ্রাহকদের জন্য 50% অবনতি। প্রক্রিয়া
7. অপেক্ষার সময় কমাতে এবং ফলন উন্নত করতে দুই-প্ল্যাটফর্ম সার্ভো মোটর ট্রান্সমিশন সিস্টেম ব্যবহার করে PCB প্যানেলটি প্রক্রিয়া করা হয় এবং স্থাপন করা হয়। একই সময়ে বিভিন্ন গ্রাহকের চাহিদা মেটাতে আমদানি করা টাকু এবং দেশীয় টাকু প্রদান করে।
রাউটার পিসিবি কাটিং মেশিন স্পেসিফিকেশন:
| সামগ্রিকভাবে | |
| মাত্রা (W*D*H) | 1250 মিমি * 1650 মিমি * 1450 মিমি |
| ওজন | 750 কেজি |
| উচ্চতা অফসেট | 60~110 মিমি |
| ম্যানিপুলেটর | |
| মোটর প্রকার | জিয়াবাও সিরিজ |
| পজিশনিং পুনরাবৃত্তিযোগ্যতা | 0.001 মিমি |
| অক্ষ কাজ এলাকা (সর্বোচ্চ) | 650 মিমি * 560 মিমি * 50 মিমি |
| ওয়ার্ক স্টেশন | |
| পিসিবি ফিক্সেশন | মান, বিশেষীকরণ |
| PCB লোডিং/আনলোডিং | ম্যানুয়াল |
| পিসিবি আকার (সর্বোচ্চ) | 320*320 মিমি |
| পিসিবি পুরু (সর্বোচ্চ) | 5 মিমি |
| ফিক্সচারিং | |
| অনমনীয়তা fixturing | কাস্টমাইজড মেক ফিক্সচার |
| ফিক্সচারিং ফিক্সেশন | যন্ত্রপাতি |
| টাকু মোটর | |
| শক্তি | 150W |
| টাকু | 60000rpm/মিনিট |
| রক্ষা করুন | স্ব/বায়ু শীতল |
| কাটার পরিবর্তন করুন | বিশেষীকরণ |
| রাউটিং ক্ষমতা | |
| কাটার গতি (সর্বোচ্চ) | 80 মিমি/সেকেন্ড |
| ড্রাইভিং গতি (সর্বোচ্চ) | 2500 মিমি/সেকেন্ড |
| কাটার যথার্থতা | 0.01 মিমি |
| শুন্য পদ্ধতি | |
| ভ্যাকুয়াম শক্তি | 3.5KW AC 380V |
| শূন্যস্থান | প্লাম্ব |
| ইউটিলিটিস | |
| শক্তি | 2.0KW AC380V |
| বায়ু সরবরাহ | 4-6KG/cm2 |
| প্রোগ্রামিং | |
| প্রোগ্রাম সম্পাদনা | সঙ্গতিপূর্ণভাবে |
| ফাংশন সম্পাদনা | রেখা, চাপ, বৃত্ত, U-বক্ররেখা |
| প্রোগ্রাম স্টোরেজ | এইচডিডি |
| ভিশন সিস্টেম | এক রঙের সিসিডি |
| মিলিং কর্তনকারী অফসেট | অটো |
| ভ্যাকুয়াম সেটআপ | অটো |
| অপারেশন মনিটর | |
| নির্দেশক | ইন্ডিকেটর মেশিনের অবস্থা |
| টুল চেক | স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, সময় পরীক্ষার ব্যবহার |
| মোটর সুরক্ষা | ওভারহিটিং, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন আছে |
| মোটর ওভার লোডিং চেক | ওভারলোড আছে, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন |
| টুল ব্যবহারযোগ্য সময় | স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, |
| ডেটা পরিসংখ্যান | পৃথক বোর্ড মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি |
| ত্রুটি রেকর্ড | সফ্টওয়্যার স্বয়ংক্রিয়ভাবে মেশিনের সমস্ত অ্যালার্ম মেমরি রেকর্ড করে |
| III.সঠিকতা | |
| অক্ষ নির্ভুলতা | 0.001 মিমি |
| নির্ভুলতা কাটা | 0.1 মিমি |
| IVনিরাপত্তা | |
| কর্মক্ষেত্র রক্ষা করুন | চারটি সিলযুক্ত সুরক্ষা সহ |
| দরজা সেন্সর | সামনে এবং পিছনের নিরাপত্তা দরজা মাইক্রো-সুইচ সেন্সর (ঐচ্ছিক) |
| জরুরি স্টপ বোতাম |
রাউটার পিসিবি কাটিং মেশিন অন্তর্ভুক্ত:
ভ্যাকুয়াম ক্লিনার x 1 পিসি
স্পিন্ডেল x 1 পিসি
রাউটিং বিট x 10pcs
নির্দেশ ম্যানুয়াল x 1 পিসি
অপারেশন ভিডিও
