পণ্যের বিবরণ:
|
| বিক্রয়োত্তর সেবা: | অপারেশন ভিডিও এবং অনলাইন সমর্থন | লেজার: | UV |
|---|---|---|---|
| কর্মক্ষেত্র: | 300x300 মিমি | ফিক্সচার: | কাস্টমাইজড |
| পরীক্ষার রিপোর্ট: | প্রদান করা হয়েছে | নাম: | লেজার ডিপ্যানলিং |
| লক্ষণীয় করা: | উচ্চ উত্পাদনশীলতা PCB লেজার ডিপ্যানেলিং মেশিন,ডুয়াল টেবিল PCB লেজার ডিপ্যানেলিং মেশিন,300x300mm লেজার PCB ডিপ্যানেলিং মেশিন |
||

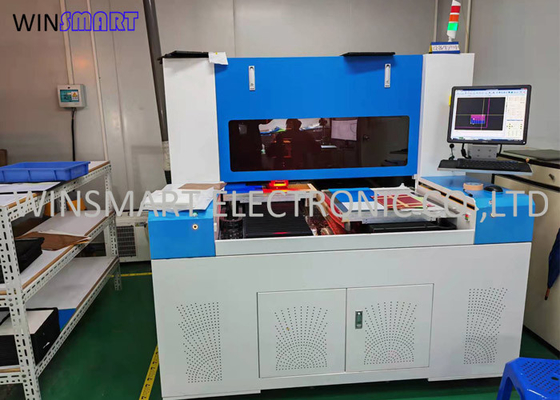

ডুয়াল টেবিল উচ্চ উত্পাদনশীলতা PCB লেজার ডিপ্যানেলিং PCB Depanelizer মেশিন
লেজার ডিপ্যানেলিং উদ্দেশ্য:
প্রক্রিয়াকরণ এবং অ্যাপ্লিকেশন বস্তু হল PCB, FPC নরম এবং হার্ড প্লেট এবং সম্পর্কিত উপাদান কাটা, কভার খোলার এবং অন্যান্য অপারেশন।
লেজার, অপটিক্যাল পাথ, গ্যালভানোমিটার সিস্টেম, 4-অক্ষ মোশন প্ল্যাটফর্ম এবং চিত্র সহ সরঞ্জামগুলির সমস্ত উপাদানগুলির দক্ষ একীকরণ
সিস্টেম দক্ষ এবং সঠিক অপারেশন অর্জন.
লেজার ডিপ্যানেলিং স্পেসিফিকেশন:
| শক্তি | 380V AC, 50Hz, 20A |
| সংকুচিত হাওয়া | সংকুচিত হাওয়া |
| মেশিনের মাত্রা | 1450(L)x1350(W)x1665(H)মিমি |
| ইনস্টলেশন স্থান | 3000x3000x2500 মিমি |
| মেশিনের ওজন | 2000 কেজি |
| পরিবেষ্টিত তাপমাত্রা | 22 ~ 25 ℃ |
| তাপমাত্রার তারতম্য | ± 1 ℃ / 24 ঘন্টার মধ্যে |
| পরিবেষ্টিত আর্দ্রতা | 40% ~ 70% এর মধ্যে (কোন সুস্পষ্ট ঘনীভবনের অনুমতি নেই) |
| ধুলো মুক্ত গ্রেড | 100000 বা আরও ভাল |
| শক্তি খরচ | 6KW |
| কাটিং প্রস্থ | ≤ 50 মিমি × 50 মিমি |
| কাটিং উপকরণ | PCB/FPC, LCP/আঠা এবং অন্যান্য সম্পর্কিত উপকরণের সম্পূর্ণ কাট/অর্ধেক কাটা |
| কাটিং বেধ | ≤ 3 মিমি |
| কাটার গতি | ≤ 3000mm/S |
| সামগ্রিক যন্ত্র নির্ভুলতা | ≤ 30um |
| প্রসেসিং প্যাটার্ন | সরলরেখা, স্ল্যাশ, বক্ররেখা, অস্বাভাবিকতা ইত্যাদি |
লেজার ডিপ্যানেলিং লেজার উত্স:
| লেজার | 355nm লাইট ওয়েভ ন্যানোসেকেন্ড লেজার |
| পুনরাবৃত্তি ফ্রিকোয়েন্সি | 50-150khz |
| লেজার পাওয়ার | UV 15W@30KHz |
| নাড়ির প্রস্থ | <20s |
| শক্তি স্থিতিশীলতা | < 3% RMS 8 ঘন্টার বেশি |
| মরীচি গুণমান m² | < 1.3 |
| মোড | 2500mm/S |
লেজার ডিপ্যানেলিং বৈশিষ্ট্য:
কার্যকরভাবে প্রক্রিয়াকরণ তাপ প্রভাব নিয়ন্ত্রণ, এবং প্রান্ত পতন এবং পণ্যের তাপ প্রভাব উন্নত.উচ্চ মানের লেজার, কোন যোগাযোগ প্রক্রিয়াকরণ, কাটা পরে কোন burr এবং burr.পরিপক্ক প্রক্রিয়া সিস্টেম সঠিকভাবে গণনা এবং গ্রাফিক্স বিভাগ করতে পারে, এবং প্রক্রিয়াকরণ পরামিতি এবং গ্রাফিক্স প্রক্রিয়াকরণের প্রক্রিয়া উপলব্ধি করতে পারে।কোন চাপ নেই, ±5μm কাটিয়া নির্ভুলতা।সহজ অপারেশন জন্য gerber ফাইল আমদানি করুন.এলিয়েন/লাইন কাটিং পাওয়া যায়।অ-যোগাযোগ, মসৃণ কাটিয়া প্রান্ত.
লেজার ডিপ্যানেলিং লেজার ফটো:
লেজার ডিপ্যানেলিং অ্যাপ্লিকেশন এবং কাটিং প্রভাব:
অ্যাপ্লিকেশন ক্ষেত্র: pcb/fpc/pi/cpi/mpi/pcba/cof/cop/cob/fr4/lcp, ইত্যাদি। কোন ধুলো নেই, PCB পরিবাহিতা ভালো।
