ডুয়েল টেবিল হাই স্পিড ফোর এক্সিস ভিজ্যুয়াল পিসিবি রাউটার মিলিং কাটার 350x400 মিমি

Brand Name:	Winsmart
Model Number:	SMTR07
MOQ:	1 সেট
মূল্য:	USD20000-80000
Packaging Details:	পাতলা পাতলা কাঠের কেস
Payment Terms:	T/T, L/C, ওয়েস্টার্ন ইউনিয়ন

Detail Information

Product Description

Detail Information

উৎপত্তি স্থল:

সাক্ষ্যদান:

সংযোগ উপায়:

মিলিং জয়েন্টস

পিসিবি উপাদান:

FR4, অ্যালুমিনিয়াম

পিসিবি পুরুত্ব:

0.8-3.0 মিমি

পরিদর্শন ভিডিও:

প্রদান করা হয়েছে

নির্ভুলতা কাটা:

±0.05 মিমি

সনদপত্র:

কর্মক্ষেত্র:

350x400 মিমি

কাটার গতি:

1-100 মিমি/সেকেন্ড

পরিষ্কারক:

নীচের ভ্যাকুয়াম সিস্টেম

পণ্যের নাম:

পিসিবি রাউটার মিলিং কাটার

যোগানের ক্ষমতা:

100 সেট/মাস

বিশেষভাবে তুলে ধরা:

ভিজ্যুয়াল পিসিবি রাউটার মিলিং কাটার

350x400 মিমি পিসিবি রাউটার মিলিং কাটার

চার অক্ষ পিসিবি ডিপ্যানেলিং রাউটার মেশিন

Product Description

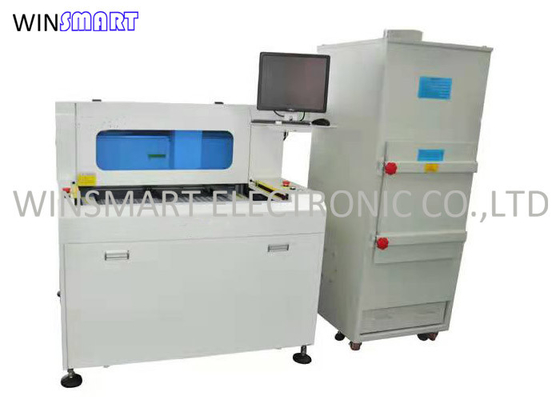

350x400mm ডুয়াল টেবিল হাই-স্পিড ফোর-অক্ষ ভিজ্যুয়াল PCB রাউটার মিলিং কাটার

পিসিবি রাউটার মেশিন বৈশিষ্ট্য:
এই সিস্টেমে উচ্চ ভলিউম উৎপাদনের জন্য দুই-স্লাইড টেবিল রয়েছে।এবং এটি মসৃণ কাটিয়া প্রান্ত নিশ্চিত করতে PCBA রক্ষা করার জন্য কম চাপ রয়েছে।
আমদানিকৃত মোটর এবং টাকু শব্দ মুক্ত উদ্দেশ্যে ব্যবহার করা হয়।
বিভিন্ন ক্লায়েন্টের প্রয়োজনীয়তার জন্য ঐচ্ছিক শীর্ষ এবং নীচে ভ্যাকুয়াম ক্লিনিং সিস্টেম উপলব্ধ।
সুনির্দিষ্ট কাটিং নিশ্চিত করতে উচ্চ মানের সিসিডি সিস্টেম।
সহজ এবং সহজ প্রোগ্রামিং, রাউটিং বিট এবং কাটিয়া গতি সামঞ্জস্যযোগ্য।

PCBA মিলিং কাটার PCB রাউটার মেশিন বিশেষ উল্লেখ:

সামগ্রিকভাবে
মাত্রা (WDH)	1150mm1250mm1325mm
ওজন	750 কেজি
উচ্চতা অফসেট	60~110 মিমি
ম্যানিপুলেটর
মোটর প্রকার	জিয়াবাও সিরিজ
পজিশনিং পুনরাবৃত্তিযোগ্যতা	0.001 মিমি
অক্ষ কাজ এলাকা (সর্বোচ্চ)	870 মিমি * 450 মিমি * 50 মিমি
ওয়ার্ক স্টেশন
পিসিবি ফিক্সেশন	মান, বিশেষীকরণ
PCB লোডিং/আনলোডিং	ম্যানুয়াল
পিসিবি আকার (সর্বোচ্চ)	350*400 মিমি
পিসিবি পুরু (সর্বোচ্চ)	5 মিমি
ফিক্সচারিং
অনমনীয়তা fixturing	কাস্টমাইজড মেক ফিক্সচার
ফিক্সচারিং ফিক্সেশন	যন্ত্রপাতি
টাকু মোটর
শক্তি	40W
টাকু	60000rpm/মিনিট
রক্ষা করুন	স্ব/বায়ু শীতল
কাটার পরিবর্তন করুন	বিশেষীকরণ
রাউটিং ক্ষমতা
কাটার গতি (সর্বোচ্চ)	100 মিমি/সেকেন্ড
ড্রাইভিং গতি (সর্বোচ্চ)	3000mm/s
কাটার যথার্থতা	0.01 মিমি
শুন্য পদ্ধতি
ভ্যাকুয়াম শক্তি	3.5KW AC 380V
শূন্যস্থান	প্লাম্ব
ইউটিলিটিস
শক্তি	2.0KW AC380V
বায়ু সরবরাহ	4-6KG/cm2
প্রোগ্রামিং
প্রোগ্রাম সম্পাদনা	সঙ্গতিপূর্ণভাবে
ফাংশন সম্পাদনা	রেখা, চাপ, বৃত্ত, U-বক্ররেখা
প্রোগ্রাম স্টোরেজ	এইচডিডি
ভিশন সিস্টেম	এক রঙের সিসিডি
মিলিং কর্তনকারী অফসেট	অটো
ভ্যাকুয়াম সেটআপ	অটো
অপারেশন মনিটর
নির্দেশক	ইন্ডিকেটর মেশিনের অবস্থা
টুল চেক	স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন, সময় পরীক্ষার ব্যবহার
মোটর সুরক্ষা	ওভারহিটিং, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন আছে
মোটর ওভার লোডিং চেক	ওভারলোড আছে, লাইন স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন
টুল ব্যবহারযোগ্য সময়	স্বয়ংক্রিয় সনাক্তকরণ টুল জীবন,
ডেটা পরিসংখ্যান	পৃথক বোর্ড মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি
ত্রুটি রেকর্ড	সফ্টওয়্যার স্বয়ংক্রিয়ভাবে মেশিনের সমস্ত অ্যালার্ম মেমরি রেকর্ড করে
III.সঠিকতা
অক্ষ নির্ভুলতা	0.001 মিমি
নির্ভুলতা কাটা	0.1 মিমি
IVনিরাপত্তা
কর্মক্ষেত্র রক্ষা করুন	চারটি সিলযুক্ত সুরক্ষা সহ
দরজা সেন্সর	সামনে এবং পিছনের নিরাপত্তা দরজা মাইক্রো-সুইচ সেন্সর (ঐচ্ছিক)
জরুরি স্টপ বোতাম

পিসিবি রাউটার ভ্যাকুয়াম ক্লিনার পরামিতি:

ছাঁকনি	উল্লম্ব বাক্স
ডাস্ট বক্সের মাত্রা	730 মিমি × 640 মিমি × 1700 মিমি
ভোল্টেজ শক্তি	AC380V 50HZ, 2.2KW, 3HP
গোলমাল	75db এর নিচে
এয়ারইনলেট/আউটলেটের মাত্রা	6 ইঞ্চি/8 ইঞ্চি
পাওয়ার কর্ড	5X2.5²
উচ্চ ঘনত্ব ফিল্টার ব্যাগ	16PCS

পিসিবি রাউটার মেশিন অ্যাপ্লিকেশন:
এটি মোবাইল ফোন, স্বয়ংচালিত ইলেকট্রনিক্স, পরিবারের বৈদ্যুতিক যন্ত্রপাতি, মোবাইল ফোন, এলইডি আলো, চিকিৎসা শিল্প ইত্যাদির মতো ইলেকট্রনিক শিল্প উত্পাদনে ব্যাপকভাবে ব্যবহৃত হয়।
ডুয়েল টেবিল হাই স্পিড ফোর এক্সিস ভিজ্যুয়াল পিসিবি রাউটার মিলিং কাটার 350x400 মিমি 0

পিসিবি রাউটার মেশিন ইনস্টলেশনের প্রয়োজনীয়তা:

1. প্লেট ডিস্ট্রিবিউটরের পাওয়ার সাপ্লাই প্রয়োজনীয়তা: AC380V (প্রধান ইঞ্জিন) 4.8K8/9A+ (ভ্যাকুয়াম ক্লিনার) 2.2KW/4.7A

2. Tn-s: ফেজ A, ফেজ B, ফেজ C, জিরো লাইন (N), গ্রাউন্ড লাইন (PE), পাওয়ার লাইন 4 মিমি²উপরে

3. বায়ুচাপের প্রয়োজনীয়তা: 4-6kg/cm²

4. মেশিনের স্থাপনের স্থান: 80-100CM রক্ষণাবেক্ষণের দূরত্ব দেয়াল থেকে মেশিনের পিছনে সংরক্ষিত করা উচিত। বাম এবং ডান দিকে রক্ষণাবেক্ষণের দূরত্ব 50-80CM সংরক্ষণ করতে হবে।

5. ফিক্সচারের প্রয়োজনীয়তা: মোট উচ্চতা হল 37MM, নীচের ফ্রেম + জিগ-এ বিভক্ত, এবং নীচের ফ্রেমের দৈর্ঘ্য এবং প্রস্থ হল 430M m×380m, নীচের ফ্রেম ইনস্টলেশনের জন্য M6 গর্ত হল বর্গাকার 360×360MM
