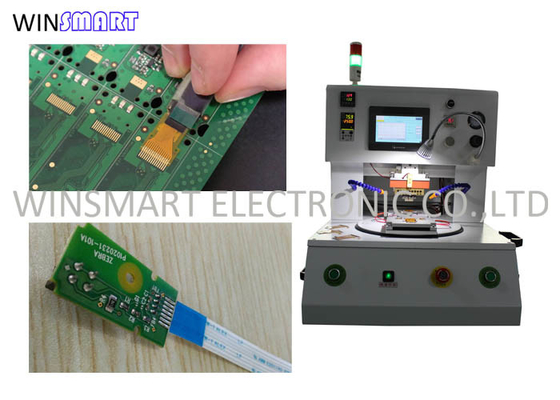

80 মিমি দৈর্ঘ্যের হট বার মেশিন সিসিডি সিস্টেমের সাথে বৈদ্যুতিক সোল্ডারিং মেশিন

80 মিমি দৈর্ঘ্যের হট বার মেশিন সিসিডি সিস্টেমের সাথে বৈদ্যুতিক সোল্ডারিং মেশিন

ব্র্যান্ডের নাম: Winsmart
মডেল নম্বর: SMTS32
MOQ.: 1 সেট
মূল্য: USD1-10000/Set
প্যাকেজিং বিশদ: পাতলা পাতলা কাঠের কেস
অর্থ প্রদানের শর্তাদি: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
সেবা:
অন-সাইট ইনস্টলেশন উপলব্ধ
শর্ত:
নতুন
ভোল্টেজ:
220V/110V
তাপমাত্রার নির্ভুলতা:
±2°সে
থার্মোড কুলিং:
বায়ু
সিসিডি:
হ্যাঁ।
থার্মোড উপাদান:
মলিবডেনাম খাদ
নাম:
হট বার মেশিননাম
যোগানের ক্ষমতা:
প্রতি মাসে 200 সেট
বিশেষভাবে তুলে ধরা:

80 মিমি দৈর্ঘ্যের হট বার মেশিন

,

সিসিডি সিস্টেম হট বার মেশিন

,

450 মিমি বৈদ্যুতিক সোল্ডারিং মেশিন

পণ্যের বিবরণ

80 মিমি দৈর্ঘ্যের হট বার মেশিন সিসিডি সিস্টেমের সাথে বৈদ্যুতিক সোল্ডারিং মেশিন





হট বার মেশিনের বর্ণনাঃ

একটি গরম বার সোল্ডারিং মেশিন, যাকে থার্মোড সোল্ডারিং মেশিন বা ইমপ্লাস তাপ সোল্ডারিং মেশিনও বলা হয়,ইলেকট্রনিক্স উত্পাদনে ব্যবহৃত একটি বিশেষ সরঞ্জাম যা মুদ্রিত সার্কিট বোর্ডে (পিসিবি) উপাদানগুলির সুনির্দিষ্ট এবং নিয়ন্ত্রিত সোল্ডারিংয়ের জন্য ব্যবহৃত হয়.



হট বার মেশিনের মূল কাজ:

  1. যথার্থ সোল্ডারিং: হট বার সোল্ডারিং মেশিনগুলি সোল্ডারিং তাপমাত্রা, সময় এবং চাপের উপর সুনির্দিষ্ট নিয়ন্ত্রণ সরবরাহ করে, যার ফলে পিসিবিগুলিতে সঠিক এবং নির্ভরযোগ্য সোল্ডার জয়েন্টগুলি হয়।

  2. উচ্চ প্রবাহ: এই মেশিনগুলি উচ্চ-গতির লোডিংয়ের জন্য সক্ষম, যা তাদের উচ্চ-ভলিউম উত্পাদন পরিবেশে উপযুক্ত করে তোলে যেখানে দক্ষতা অত্যন্ত গুরুত্বপূর্ণ।

  3. ধারাবাহিক ফলাফল: ধ্রুবক সোল্ডারিং পরামিতি বজায় রেখে, গরম বার সোল্ডারিং মেশিনগুলি একাধিক পিসিবি জুড়ে অভিন্ন সোল্ডার জয়েন্টগুলি নিশ্চিত করে পুনরাবৃত্তিযোগ্য ফলাফল দেয়।

  4. বহুমুখিতা: হট বার সোল্ডারিং মেশিনগুলি পৃষ্ঠের মাউন্ট ডিভাইস (এসএমডি), ছিদ্রযুক্ত উপাদান, সংযোগকারী এবং আরও অনেক কিছু সহ বিভিন্ন উপাদানগুলি সোল্ডার করতে ব্যবহার করা যেতে পারে,তাদের ইলেকট্রনিক্স উত্পাদন মধ্যে বহুমুখী সরঞ্জাম তৈরি.

  5. তাপের সংস্পর্শে হ্রাস: থার্মোড দ্বারা সরবরাহিত স্থানীয় গরমকরণ পার্শ্ববর্তী উপাদানগুলির সাথে তাপ এক্সপোজারকে সর্বনিম্ন করে তোলে, লোডিং প্রক্রিয়ার সময় তাপীয় ক্ষতির ঝুঁকি হ্রাস করে।

হট বার মেশিনের বৈশিষ্ট্যঃ

1অনন্য ইমপ্লাস তাপ প্রযুক্তি দ্রুততম সোল্ডারিং হেড গরম করে।

2বিভিন্ন পণ্যের জন্য প্রোগ্রামযোগ্য লোডিং তাপমাত্রা, উত্তাপের হার এবং সময়কাল।

3. থার্মোকপলটি কাজের পৃষ্ঠ এবং থার্মোডের খুব কাছাকাছি স্থির করা হয়, এইভাবে সঠিক তাপমাত্রা ফিডব্যাক নিয়ন্ত্রণ সরবরাহ করে।

4. পরিষ্কারভাবে দৃশ্যমান LED ডিসপ্লে সহ বন্ধ লুপ PID তাপমাত্রা নিয়ন্ত্রণ।

5সোল্ডারিং সময় প্রোগ্রামযোগ্য এবং তাপমাত্রা দ্বারা সক্রিয় করা হয়।

6ফ্লোটিং থার্মোড থার্মোড হেড এবং যোগ করা অংশগুলির মধ্যে ধ্রুবক চাপ এবং তাপ স্থানান্তর নিশ্চিত করে।

7. সঠিক শক্তি নিয়ন্ত্রণের জন্য এলসিডি ডিসপ্লে সহ প্রোগ্রামযোগ্য চাপ সুইচ।

8সূক্ষ্ম-পিচ পজিশনিংয়ের জন্য ম্যাগনিফিকেশন লেন্স সহ সিসিডি ক্যামেরা সিস্টেমটি পুনরায় সজ্জিত করা যেতে পারে।



হট বার মেশিনের স্পেসিফিকেশনঃ

মেশিনের আকার 610×410×450 মিমি
কর্মক্ষেত্র সর্বোচ্চ ১৫০*১৫০mm
মেশিনের ওজন ৬২ কেজি
কাজের বায়ু চাপ 0.6-0.8 এমপিএ
ফিক্সচার পরিমাণ 1
থার্মোড হেডের আকার সর্বোচ্চ ৪০*৩ মিমি
ওয়েল্ডিং যথার্থতা পিচ 0.2 মিমি
চাপানোর সময় ১-৯৯.৯ সেকেন্ড
তাপমাত্রা সেটিংস RT-৫০০°সি সহনশীলতা ±৫°সি
ঢালাইয়ের চাপ ১-২০ কেজি
তাপমাত্রা সেটিংস দুই
কাজের পরিবেশ ১০-৬০ ডিগ্রি সেলসিয়াস, ৪০-৯৫%
পাওয়ার সাপ্লাই AC220V±10% 50HZ,2200W
সমন্বয় মোড CCD + LCD মনিটর
খাওয়ানোর মোড ম্যানুয়াল
স্টার্ট মোড স্টার্ট বোতাম টিপুন
ঘূর্ণন প্ল্যাটফর্ম সিলিন্ডার নিয়ন্ত্রণ, সহনশীলতা <0.02mm



গরম বার মেশিনের প্রয়োগঃ

সাধারণত, আমরা ওয়েল্ডিং ডিভাইসের জন্য এসএমটি + রিফ্লো ফার্নেস ব্যবহার করতে পারি না। মূলত, আমরা ম্যানুয়াল ওয়েল্ডিংয়ের জন্য ধ্রুব তাপমাত্রা লোডিং লোহা ব্যবহার করতে পারি, কিন্তু ম্যানুয়াল ওয়েল্ডিংয়ের কিছু ত্রুটি রয়েছে,যেমন অসামঞ্জস্যপূর্ণ অপারেশন দক্ষতা, অসামঞ্জস্যপূর্ণ অপারেশন, এমনকি ভুল ঢালাই বা ক্ষতিগ্রস্ত পণ্য।পালস গরম প্রেস শক্তি চালু মুহূর্তে প্রয়োজনীয় তাপমাত্রা পৌঁছাতে পারে. একবার চাপ মাথা উভয় প্রান্তে কোন ভোল্টেজ আছে, বায়ু শীতল দ্রুত রুম তাপমাত্রা পৌঁছাতে পারেন, এবং চাপ মাথা সমতল, তাই ঝালাই পণ্য একই চেহারা আছে,স্থিতিশীল ফলন এবং সহজ অপারেশন.



গরম বার মেশিনের রক্ষণাবেক্ষণঃ

থার্মোড হেড:

1. প্রতি ৫০০০ বার অপারেশন ডন্ট, বিকৃতি এবং অসামঞ্জস্যের জন্য পরীক্ষা

2. প্রতি 80000 বার অপারেশন প্রতিস্থাপন গরম প্রেসিং মাথা



থার্মোকপলঃ 1. প্রতিবার solder joints সংযোগ অবস্থা চাক্ষুষ পরিদর্শন পরিবর্তন।

ফিক্সচারঃ

1. দীর্ঘমেয়াদী ব্যবহারের পরে ফিক্সচার কিছু রজন দাগ জমা হবে। গরম চাপ দিয়ে মাথা এবং পণ্যের মধ্যে সমতা নিশ্চিত করার জন্য। একটি দৈনিক পরিষ্কার ফিক্সচার পৃষ্ঠ থাকতে হবে।

2. প্রতি 5000 বার অপারেটিং পরিধান ডিগ্রী চেক

3. প্রতি ২০০০০ বারের পর পর ফিক্সচার বদলাচ্ছে।
