লেজার পিসিবি Depaneling মেশিন
>

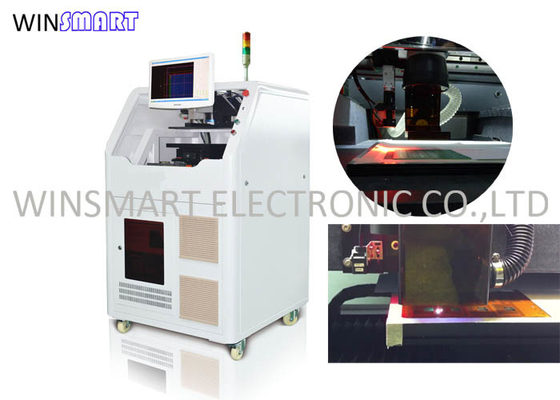

অপটোওয়েভ লেজার হেড ফ্লেক্স পিসিবি ইউভি লেজার কাটিং মেশিন 15W

অপটোওয়েভ লেজার হেড ফ্লেক্স পিসিবি ইউভি লেজার কাটিং মেশিন 15W

ব্র্যান্ডের নাম: Winsmart
মডেল নম্বর: SMTL300
MOQ.: 1 সেট
মূল্য: USD1-150K/set
প্যাকেজিং বিশদ: পাতলা পাতলা কাঠের কেস
অর্থ প্রদানের শর্তাদি: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
নির্ভুলতা কাটা:
±5μm
যান্ত্রিক চাপ:
না
কর্মক্ষেত্র:
300x300 মিমি
স্ক্যান রেঞ্জ:
40x40 মিমি
লেজার ব্র্যান্ড:
অপটোওয়েভ
পিসিবি সংযোগ:
ভি-কাট, মিলিং জয়েন্ট
পিসিবি উপাদান:
ফ্লেক্স PCB, FR4
নাম:
UV লেজার কাটার মেশিন
যোগানের ক্ষমতা:
প্রতি মাসে 100 সেট
বিশেষভাবে তুলে ধরা:

ইউভি লেজার কাটিং মেশিন 15W

,

ফ্লেক্স পিসিবি ইউভি লেজার কাটিং মেশিন

,

অপটোওয়েভ লেজার হেড পিসিবি ডিপ্যানেলিং মেশিন

পণ্যের বিবরণ

অর্থনৈতিক 15W অপটোওয়েভ লেজার হেড ফ্লেক্স পিসিবি ইউভি লেজার কাটিং মেশিন



UV লেজার কাটিং মেশিনের ভূমিকা:

এই PCB লেজার ডিপ্যানেলিং সরঞ্জাম উচ্চ-স্থিতিশীলতা এবং সর্বোত্তম কর্মক্ষমতা UV লেজারের সাথে সমন্বিত

জেনারেটর

এই সরঞ্জামগুলি দুর্দান্ত কাজের ক্ষেত্র ফোকাস, শক্তি বিতরণ অনুপাত এবং ছোট তাপীয় স্নেহ সরবরাহ করে যা প্রক্রিয়াকরণের সময় ছোট কাটিয়া প্রস্থ এবং উচ্চ কাটিয়া গুণমান দেয়।

অত্যাধুনিক দ্বি-অক্ষ টেবিল এবং ক্লোজড লুপ কন্ট্রোল মডিউল সহ, এটি পজিশন সেন্সর এবং সিসিডি ইমেজ ক্যাপচার অ্যাপ্লিকেশনের আধুনিক প্রযুক্তির সাথে মাইক্রোন পরিমাপের নির্ভুলতা বজায় রাখার সাথে সাথে দ্রুত কাটা নিশ্চিত করে।



পিসিবি ডিপ্যানেলিং এবং সিঙ্গুলেশন লেজার সিস্টেম জনপ্রিয়তা পাচ্ছে-বিশেষ করে সার্কিট বোর্ডের জটিলতা এবং উপাদানের অনুপাত ক্রমাগত বৃদ্ধি পাচ্ছে।মাইক্রোইলেক্ট্রনিক্স এবং মেডিকেল ডিভাইস প্রস্তুতকারকদের ঘনিষ্ঠ সহনশীলতা এবং ন্যূনতম ধ্বংসাবশেষ প্রয়োজন—এখানেই লেজার প্রযুক্তি উজ্জ্বল হয়





UV লেজার কাটিয়া মেশিন বর্ণনা:

লেজার কাটা এখন কিছু নির্মাতাদের দ্বারা একটি অতিরিক্ত পদ্ধতি হিসাবে দেওয়া হচ্ছে।

ইউভি লেজার ডিপ্যানেলিং একটি 355 এনএম তরঙ্গদৈর্ঘ্য (আল্ট্রাভায়োলেট), ডায়োড-পাম্পড, লেজার উত্স ব্যবহার করে।এই তরঙ্গদৈর্ঘ্যে লেজারটি অনমনীয় এবং ফ্লেক্স সার্কিট সাবস্ট্রেটগুলিতে কাটা, ড্রিলিং এবং গঠন করতে সক্ষম।লেজার রশ্মি, 25μm এর নিচে প্রস্থ কাটতে সক্ষম, উচ্চ-নির্ভুলতা, গ্যালভো-স্ক্যানিং আয়না দ্বারা নিয়ন্ত্রিত হয় যাতে +/- 4 μm পুনরাবৃত্তি নির্ভুলতা থাকে।

FR4 এবং FPC সহ একটি UV লেজারের উত্স দিয়ে বিভিন্ন স্তরের উপকরণ কাটা যেতে পারে।



UV লেজার কাটিং মেশিনস্পেসিফিকেশন:

লেজার Q- সুইচড ডায়োড-পাম্প করা সমস্ত সলিড-স্টেট ইউভি লেজার
লেজার তরঙ্গদৈর্ঘ্য 355nm
লেজার উত্স অপটোওয়েভ UV 15W@30KHz
লিনিয়ার মোটরের ওয়ার্কটেবলের অবস্থান নির্ভুলতা ±2μm
লিনিয়ার মোটরের ওয়ার্কটেবলের পুনরাবৃত্তি যথার্থতা ±1μm
কার্যকরী কাজের ক্ষেত্র 300mmx300mm (কাস্টমাইজযোগ্য)
স্ক্যানিং গতি 2500 মিমি/সেকেন্ড (সর্বোচ্চ)
কর্মক্ষেত্র 40mmx40mm





UV লেজার কাটিং মেশিনসুবিধাদি:

নির্ভুলতা, নির্ভুলতা, কম যান্ত্রিক চাপ, কাটের উচ্চ মানের, কম টুলিং খরচ এবং নমনীয় কনট্যুর এবং কাটা ক্ষমতা।
