পণ্যের বিবরণ:
|
| পিসিবি উপাদান: | FR4, MCPCB, FPC | গোলমাল: | কম 50DB |
|---|---|---|---|
| বিক্রয়োত্তর সেবা প্রদান করা হয়: | প্রকৌশলী বিদেশে সেবা যন্ত্রপাতি উপলব্ধ | আউটপুট: | আবেদন অনুযায়ী |
| সনদপত্র: | হ্যাঁ | নাম: | বায়ুসংক্রান্ত পাঞ্চিং মেশিন |
| লক্ষণীয় করা: | এয়ার সিলিন্ডার বায়ুসংক্রান্ত পাঞ্চিং মেশিন,FR4 পিসিবি বায়ুসংক্রান্ত পাঞ্চিং মেশিন,10S সাইকেল টাইম সাইকেল পাঞ্চিং টাইম |
||
এয়ার সিলিন্ডার বায়ুসংক্রান্ত পাঞ্চিং মেশিন 10 সেকেন্ড সাইকেল পাঞ্চিং সময়

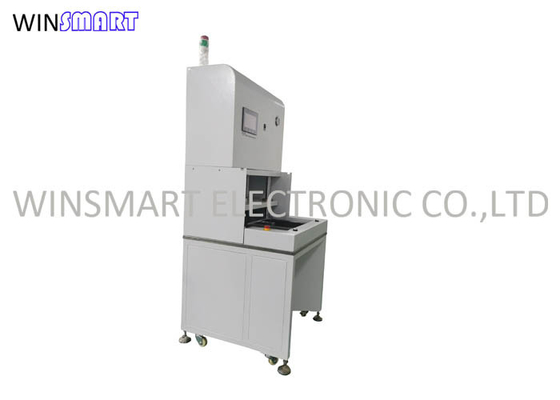

বায়ুসংক্রান্ত পাঞ্চিং মেশিন ওভারভিউ:
এই মেশিনটি একটি আধা-স্বয়ংক্রিয় PCB বিভাজক।আমাদের কারখানা সংশ্লিষ্ট জাতীয় উত্পাদন মান মেনে চলে।ওয়ারেন্টি সময়কাল ক্রয়ের তারিখ থেকে 1 বছর (অস্বাভাবিক ব্যবহারের কারণে সৃষ্ট সরঞ্জামের ক্ষতি ওয়ারেন্টিতে অন্তর্ভুক্ত নয়)
পাঞ্চ প্রেস মেশিন বৈশিষ্ট্য:
1. FPC, হার্ড PCB, CEM, MCPCB বোর্ডের জন্য বিশেষভাবে ডিজাইন করা, টিনের ফাটল, ফাটল, কার্লিং, burrs এবং অন্যান্য ঘটনা এড়ান
2. নির্বিচারে নিয়ন্ত্রণ খোঁচা গতি, খোঁচা এবং বিভিন্ন পণ্য এবং ছাঁচ অনুযায়ী সময় চাপ মুদ্রাঙ্কন.
3. নিরাপদ অপারেশন নিশ্চিত করার জন্য ছাঁচ-নির্দিষ্ট পাসওয়ার্ডের জন্য একটি বোতাম সহ ছাঁচ এবং স্পর্শ পর্দা প্রতিস্থাপন করা সহজ।
4. পিসিবিগুলি সহজে স্থাপন এবং বাছাই করার জন্য নিম্ন ছাঁচের অনুদৈর্ঘ্য আন্দোলন এবং ব্যক্তিগত নিরাপত্তা নিশ্চিত করা।
5. নিয়ন্ত্রণ করতে উভয় হাত পুশ বোতাম সিঙ্ক্রোনাইজেশন (1 সেকেন্ডের মধ্যে) ব্যবহার করে, মানুষের নিরাপত্তার ঝুঁকি দূর করুন।
6. পরিষ্কার বাতাস ব্যবহার, তেল নেই, কম শক্তি, সহজ শক্তি সঞ্চয়, রক্ষণাবেক্ষণ, দ্রুত এবং স্থিতিশীল আউটপুট।
7. নির্বাচনযোগ্য ম্যানুয়াল বা স্বয়ংক্রিয় অপারেশন মোড, গণনার সাথে একযোগে কম্পিউটার প্রোগ্রাম, দিনের ফলন এবং একযোগে রেকর্ড করা মোট, পরিসংখ্যান সহজতর করে, সঠিক গণনা এবং উচ্চ দক্ষতা।
8. বায়ুসংক্রান্ত প্রযুক্তি ব্যবহার করুন, একটি কম্প্রেসার একাধিক পাঞ্চের জন্য কাজ করতে পারে, সাধারণ ব্যবহার এবং রক্ষণাবেক্ষণের খরচ অন্যান্য ধরনের পাঞ্চের তুলনায় কম ছিল।
পাঞ্চ প্রেস মেশিন স্পেসিফিকেশন:
| কর্মক্ষেত্র | 460*320 মিমি |
| কাজের চাপ | 0.45-0.7Mpa |
| নির্ভুলতা কাটা | ±0.05 মিমি |
| চক্রাকারে | 7-15 সেকেন্ড |
| আউটপুট | 8টি |
| PCB/FPC বেধ | 0.08-3.5 মিমি |
| PCB/FPC উপাদান | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
| কাটিং মোড | ঘুষি |
| পাঞ্চ ফিক্সচার | ডাই টুলিং (ছাঁচ) |
| কাজের সম্পত্তি |
এলসিডি ডিসপ্লে, স্বয়ংক্রিয়ভাবে সংখ্যা রেকর্ড করে প্রক্রিয়াজাত পণ্য, স্বয়ংক্রিয় খোঁচা |
| ট্রান্সমিশন পোর্ট | আন্তঃর্জাতিক মানদণ্ড |
| অপারেশন ভাষা | ইংরেজি |
| স্ট্রোক | 50MM |
| ছাঁচ উচ্চতা | 170MM |
| শক্তি | 380/220V |
| ফিউজ | 3A |
| মেশিনের মাত্রা | 820x740x1750 মিমি |
| মেশিনের ওজন | 680 কেজি |
পাঞ্চ প্রেস মেশিন পাঞ্চিং মোল্ড ইনস্টলেশন ধাপ:
1. নিরাপত্তা দরজা সরান
2. দুটি হুকের নিচের ছাঁচের নীচের প্লেটে দুটি পিনের ছিদ্র রাখুন৷
3. উপরের ছাঁচটিকে ড্রয়ারে দিন (নীচের ছবিটি দেখুন), এবং ছাঁচের প্রান্ত এবং উপরের প্লেটটি ওভারল্যাপ করা হয়েছে।
4. মেশিনটি ম্যানুয়াল মোডে সুইচ করে।নীচের ছাঁচটিকে মেশিনে খাওয়াতে "সামনে এবং পিছনে" বোতাম টিপুন।
5. বাতাসের উত্সটি সংযোগ বিচ্ছিন্ন করুন, উপরের এবং নীচের সিলিন্ডারগুলি ধীরে ধীরে পড়ে যাবে এবং উপরের ছাঁচের গাইড পোস্টটি নীচের ছাঁচে প্রসারিত হবে এবং দুটি ধীরে ধীরে একসাথে বন্ধ হবে৷
6. উপরের এবং নীচের ছাঁচগুলি বন্ধ করার পরে, চিত্রে দেখানো হিসাবে ম্যানুয়ালি থাম্ব স্ক্রুগুলিকে শক্ত করুন৷নিশ্চিত করুন যে উপরের ছাঁচটি সরানো যাবে না।আঁটসাঁট করার পরে, বায়ুর উত্সটি সংযুক্ত থাকে, সিলিন্ডারটি উঠে যায়, উপরের ছাঁচটি আলাদা করা হয় এবং উপরের ছাঁচ এবং নীচের ছাঁচটি বন্ধ করা যায় কিনা তা পরীক্ষা করার জন্য বায়ু উত্সটি আবার সংযোগ বিচ্ছিন্ন করা হয়।পরবর্তী ধাপে যাওয়ার আগে উপরের এবং নীচের ডাইগুলি মসৃণভাবে বন্ধ করা হয়েছে তা নিশ্চিত করতে একবার বা দুবার অপারেশনটি পুনরাবৃত্তি করুন।

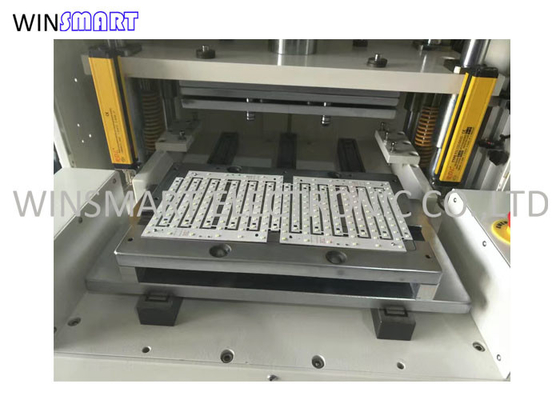

পাঞ্চ প্রেস মেশিনের বিবরণ:
পাঞ্চ প্রেস মেশিন রক্ষণাবেক্ষণ:
1. সময়মতো বর্জ্য বোর্ড সরান।
2. প্রতি দুই মাস অন্তর দুটি গাইড রডে গ্রীস যোগ করুন, এবং তৈলাক্তকরণ তেল প্রয়োগ করুন
সংযোগকারী রড খাদ।
3. নিয়মিত চাপ কমানোর ভালভ থেকে জল সরান।
4. জৈব অংশ ক্ষতিগ্রস্ত হলে, তারা অবিলম্বে মেরামত করা উচিত.
