Brand Name: | Winsmart |
Model Number: | SMTL600 |
MOQ: | 1 সেট |
মূল্য: | USD1-150K/set |
Packaging Details: | পাতলা পাতলা কাঠের কেস |
Payment Terms: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |

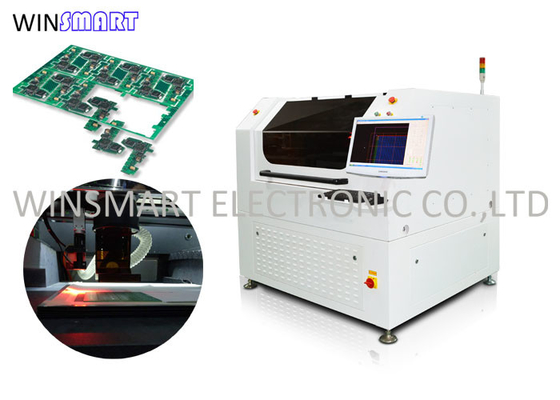

কোন স্ট্রেস Burr-মুক্ত FR4 PCB UV লেজার কাটিং মেশিন লেজার PCB
UV লেজার কাটিং মেশিন বৈশিষ্ট্য:
1. কোন যান্ত্রিক চাপ নেই
2. নিম্ন টুলিং খরচ
3. কাটের উচ্চ মানের, মসৃণ কাটিয়া প্রান্ত
4. কোন ভোগ্য জিনিসপত্র
5. নকশা বহুমুখিতা-সরল সফ্টওয়্যার পরিবর্তন অ্যাপ্লিকেশন পরিবর্তন সক্রিয়
UV লেজার কাটিয়া মেশিন বর্ণনা:
আধুনিক PCB/FPC শিল্পে লেজার কাটিং সিস্টেম ব্যাপকভাবে ব্যবহৃত হয়।
এই লেজার কাটিং মেশিন পিসিবি পৃষ্ঠ স্ক্যান করার জন্য ছোট তরঙ্গদৈর্ঘ্য লেজার (আল্ট্রা-ভায়োলেট) রশ্মি ব্যবহার করে, তারপরে উচ্চ-শক্তির অতিবেগুনি রশ্মি নমনীয় উপাদানের আণবিক বন্ধনের পৃষ্ঠের সাথে সরাসরি-স্নেহে থাকে।
এটি একটি অ-যোগাযোগ কাটা পদ্ধতি, চাপ এবং burrs ছাড়া.
UV লেজার কাটিং মেশিন স্পেসিফিকেশন:
লেজার | Q- সুইচড ডায়োড-পাম্প করা সমস্ত সলিড-স্টেট ইউভি লেজার |
লেজার তরঙ্গদৈর্ঘ্য | 355nm |
লেজার উত্স | অপটোওয়েভ UV 15W@30KHz |
লিনিয়ার মোটরের ওয়ার্কটেবলের অবস্থান নির্ভুলতা | ±2μm |
লিনিয়ার মোটরের ওয়ার্কটেবলের পুনরাবৃত্তি যথার্থতা | ±1μm |
কার্যকরী কাজের ক্ষেত্র | 600mmx600mm (কাস্টমাইজযোগ্য) |
স্ক্যানিং গতি | 2500 মিমি/সেকেন্ড (সর্বোচ্চ) |
কর্মক্ষেত্র | 40mmx40mm |
ইউভি লেজার কাটিং মেশিন অ্যাপ্লিকেশন:
UV লেজার কাটিং মেশিন FAQ:
প্রশ্ন: এই মেশিনটি ব্যবহার করার জন্য কোন ধরনের PCB গুলি কার্যকর?
A: FPC এবং FR4 প্যানেল, কভারিং v স্কোর এবং ট্যাব বোর্ড।
প্রশ্নঃ মেশিনের লেজার হেড কি?
উত্তর: আমরা ইউএসএ অপটোওয়েভ লেজার ব্যবহার করি।
প্রশ্ন: আপনি কি ধরনের লেজার উৎস প্রদান করেন?
A: সবুজ, CO2, UV এবং পিকোসেকেন্ড।
প্রশ্নঃ কাটিং গতি কি?
উত্তর: এটি PCB উপাদান, বেধ এবং কাটিয়া প্রভাব প্রয়োজনীয়তা উপর নির্ভর করে।
প্রশ্নঃ কাটার সময় কি ধুলো হয়?
উত্তর: ধুলো নেই, তবে ধোঁয়া, মেশিন এক্সস্ট সিস্টেম এবং ওয়াটার কুলারের সাথে আসে
