Brand Name: | Winsamrt |
Model Number: | এসএমটিপি 300 |
MOQ: | 1 সেট |
মূল্য: | USD1-10000/set |
Packaging Details: | পাতলা পাতলা কাঠের কেস |
Payment Terms: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |

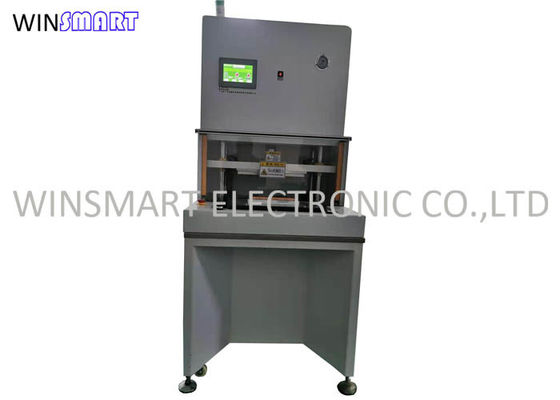

3 টন ফ্লেক্স পিসিবি পঞ্চিং মেশিন সিলিন্ডার চালিত মোড শোরগোল ছাড়াই
ফ্লেক্স পিসিবি পঞ্চিং মেশিন ফাংশন:
পঞ্চিং একটি প্রক্রিয়া যেখানে একক পিসিবিগুলি বিশেষ ফিক্সচারের ব্যবহারের মাধ্যমে প্যানেল থেকে খোঁচা দেওয়া হয়।এটি একটি দ্বি-অংশের ফিক্সচার, যার এক অংশে ধারালো ব্লেড রয়েছে এবং অন্যদিকে সমর্থন রয়েছে।এই জাতীয় সিস্টেমের উত্পাদন ক্ষমতা বেশি, তবে ফিক্সচারগুলি বেশ ব্যয়বহুল এবং নিয়মিত তীক্ষ্ণতা প্রয়োজন।
ফ্লেক্স পিসিবি পাঞ্চিং মেশিন বৈশিষ্ট্য:
1. কমপ্যাক্ট কাঠামো, শক্ত অনড়তা, সহজ এবং নিরাপদ অপারেশন।
2. বিভিন্ন ধরণের ছাঁচ প্রতিস্থাপন করা যেতে পারে, এবং এটি ছাঁচটি পরিবর্তন করা সুবিধাজনক এবং সহজ।
3. নীচের ছাঁচটি স্বয়ংক্রিয়ভাবে ভিতরে এবং বাইরে চলে যেতে পারে, সুতরাং পণ্যগুলি নেওয়া এবং রাখা সুবিধাজনক এবং সমাপ্ত পণ্যগুলি ড্রয়ারে পড়তে পারে।
৪. কাটার সময় অভ্যন্তরীণ চাপ কমাতে এবং টিনের ক্র্যাকটি এড়াতে
৫. এটি বিশেষ আকারের এফপিসি সার্কিট বোর্ড, অনমনীয় পিসিবি বোর্ড, ফ্লেক্স-অনমনীয় বন্ধন বোর্ড এবং অ্যালুমিনিয়াম বোর্ডগুলিকে খোঁচা দেওয়ার জন্য ব্যবহার করা যেতে পারে।
Short. সংক্ষিপ্ত বিভাজনের সময়কাল এবং উচ্চ দক্ষতা।
ফ্লেক্স পিসিবি পঞ্চিং মেশিনের স্পেসিফিকেশন:
কর্মক্ষেত্র | 350 * 240 মিমি |
কাজের চাপ | 0.45-0.7 এমপিএ |
নির্ভুলতা কাটা | ± 0.05 মিমি |
চক্রাকারে | 7-15 সেকেন্ড |
আউটপুট | 3-20T |
পিসিবি / এফপিসি বেধ | 0.08-3.5 মিমি |
পিসিবি / এফপিসি উপাদান | এফপিসি, এফআর 1, এফআর 4, সিইএম -1, সিইএম -3, এমসিপিসিবি |
কাটিং মোড | ঘুষি মারছে |
পাঞ্চ ফিক্সিং | ডাই টুলিং (ছাঁচ) |
কাজের সম্পত্তি |
এলসিডি প্রদর্শন, স্বয়ংক্রিয়ভাবে এর নম্বর রেকর্ড করে প্রক্রিয়াজাত পণ্য, স্বয়ংক্রিয় খোঁচা |
ট্রান্সমিশন পোর্ট | আন্তঃর্জাতিক মানদণ্ড |
অপারেশন ভাষা | ইংরেজি |
শক্তি | 380 / 220V |
যন্ত্রের মাত্রা | 800x750x1700 মিমি |
যন্ত্রের ওজন | 600 কেজি |
কাস্টমাইজড ডাই টুলিংয়ের ছবি:
পিসিবি পঞ্চিং মেশিন প্যাকেজিং:
1. স্ক্রু দ্বারা কাঠের বেস উপর মেশিন বেস ঠিক করুন
2. ভ্যাকুয়াম
3. কাঠের কেস লক করুন
