Brand Name: | Winsmart |
Model Number: | এসএমটিআরএস 12 |
MOQ: | 1 সেট |
মূল্য: | USD20000-80000 |
Packaging Details: | পাতলা পাতলা কাঠের কেস |
Payment Terms: | টি / টি, এল / সি, ওয়েস্টার্ন ইউনিয়ন |

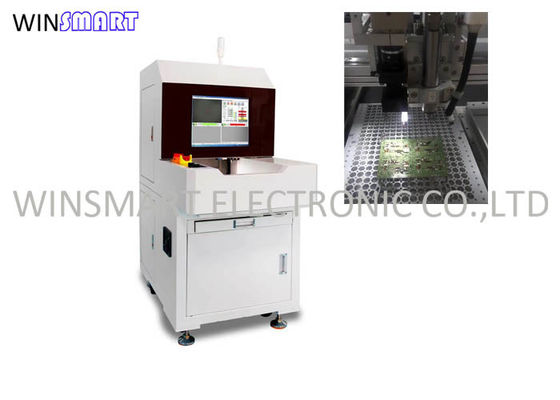

ছোট পদচিহ্ন একা স্ট্যান্ড পিসিবি রাউটার মেশিন 0.6 মিমি ডিয়া রাউটিং বিটের অনুমতি দেয় ow
পিসিবি রাউটারের বর্ণনা:
ডিপানেলিং রাউটার হ'ল কাঠ রাউটারের অনুরূপ একটি মেশিন।এটি পিসিবির উপাদানগুলিকে কল করতে রাউটার বিট ব্যবহার করে।পিসিবি উপাদানগুলির কঠোরতা কিছুটা কমিয়ে দেয়, যা পর্যায়ক্রমে প্রতিস্থাপন করতে হবে।
রাউটিংয়ের জন্য প্যানেলের ট্যাব ব্যবহার করে একক বোর্ড সংযুক্ত থাকা প্রয়োজন।বিটটি ট্যাবটির পুরো উপাদানকে কল করে।এটি অনেক ধূলিকণা তৈরি করে যা শূন্য করতে হয়।ভ্যাকুয়াম সিস্টেমের জন্য ESD- নিরাপদ হওয়া জরুরী।এছাড়াও পিসিবি এর ফিক্সচারিং অবশ্যই টাইট হতে হবে - সাধারণত একটি অ্যালুমিনিয়াম জিগ বা ভ্যাকুয়াম হোল্ডিং সিস্টেম ব্যবহার করা হয়।
রাউটিং প্রক্রিয়াটির দুটি গুরুত্বপূর্ণ পরামিতি হ'ল: ফিডের হার এবং ঘূর্ণন গতি।এগুলি বিট টাইপ এবং ব্যাস অনুযায়ী বেছে নেওয়া হয় এবং আনুপাতিকভাবে থাকা উচিত (অর্থাত্ ফিডের হার বাড়ানোর সাথে সাথে ঘোরানোর গতি বাড়িয়ে নেওয়া উচিত)।
রাউটারগুলি তাদের ঘূর্ণন গতি (এবং উচ্চতর সুরেলা) হিসাবে একই ফ্রিকোয়েন্সিটির কম্পন তৈরি করে, যা বোর্ডের পৃষ্ঠের উপরে কম্পন সংবেদনশীল উপাদান থাকলে গুরুত্বপূর্ণ হতে পারে।অন্যান্য বিতাড়িত পদ্ধতির চেয়ে স্ট্রেনের স্তর কম।তাদের সুবিধা হ'ল তারা তোরণগুলি কাটাতে এবং তীক্ষ্ণ কোণগুলিতে পরিণত করতে সক্ষম।তাদের অসুবিধা হ্রাস ক্ষমতা কম capacity
পিসিবি রাউটার বৈশিষ্ট্য:
মসৃণ কাটিয়া প্রান্ত
নিম্ন কাটিয়া চাপ
মনুল লোডিং / আনলোড হচ্ছে
সুনির্দিষ্ট কাটার জন্য সিসিডি সিস্টেম
সামঞ্জস্যযোগ্য 1-100 মিমি / গুলি কাটার গতি
পিসিবি রাউটার বিশেষ উল্লেখ:
যন্ত্রের মাত্রা sion | 613x700x1600 মিমি |
মেশিন ওজন | 300 কেজি |
অবস্থান সিস্টেম | সিসিডি এবং ফিক্সচার |
নিয়ন্ত্রণ ব্যবস্থা | এসি সার্ভো মোটর |
বিদ্যুৎ সরবরাহ | 220V |
ভ্যাকুয়াম মোড | শীর্ষ / নীচে ভ্যাকুয়াম |
কর্মক্ষেত্র | 310x360 মিমি |
স্পিন্ডল | 60000rpm |
কাটার গতি | 0-100 মিমি / এস |
পুনরাবৃত্তিযোগ্যতা | । 0.02 মিমি |
নিরাপদ দরজা | ম্যানুয়াল |
পিসিবি রাউটার অ্যাপ্লিকেশন:
![]() |
