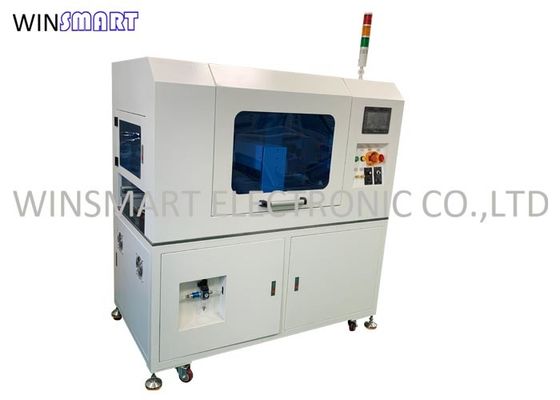

ভি-কাট এবং ট্যাব পিসিবি ডিপ্যানেলিংয়ের জন্য মাল্টি-ফাংশন ইনলাইন পিসিবি বিভাজক মেশিন

ভি-কাট এবং ট্যাব পিসিবি ডিপ্যানেলিংয়ের জন্য মাল্টি-ফাংশন ইনলাইন পিসিবি বিভাজক মেশিন

ব্র্যান্ডের নাম: Winsmart
মডেল নম্বর: এসএমটিডি 12
MOQ.: 1 সেট
মূল্য: USD1-10000/set
প্যাকেজিং বিশদ: পাতলা পাতলা কাঠের কেস
অর্থ প্রদানের শর্তাদি: এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE
সিই অনুমোদন:
হ্যাঁ
আসল:
100% নতুন
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ:
220V/110V
মিন প্যানেল:
122x12 মিমি
সর্বোচ্চ প্যানেল:
300x300 মিমি
নাম:
ইনলাইন পিসিবি বিভাজক
যোগানের ক্ষমতা:
মাসে 200 সেট
বিশেষভাবে তুলে ধরা:

ইনলাইন পিসিবি বিভাজক

,

মিতসুবিশি পিএলসি কন্ট্রোল পিসিবি বিভাজক

,

1800W পিসিবি Depaneling কর্তনকারী

পণ্যের বিবরণ

ভি-কাট এবং ট্যাব পিসিবি ডিপ্যানেলিংয়ের জন্য মাল্টি-ফাংশন ইনলাইন পিসিবি বিভাজক মেশিন





ইনলাইন পিসিবি বিভাজক ফাংশন:

1. এই মেশিনটি ঢোকানোর পরে PCB বোর্ড ডিপ্যানেলিংয়ের জন্য ব্যবহৃত হয়।

2. এটা স্বয়ংক্রিয় খাওয়ানো এবং স্বয়ংক্রিয় লোডিং ফাংশন আছে, এবং মেশিন পরিচালনা করা সহজ.

3. প্রতিটি প্যারামিটারের সেটিং বোর্ড ফিডিং এবং বোর্ড ডিপ্যানেলিংয়ের সামঞ্জস্য নিশ্চিত করে।

4. যথার্থ স্টেপার মোটর এবং SMC বায়ুসংক্রান্ত উপাদান ব্যবহার করা হয়, উচ্চ পুনরাবৃত্তিযোগ্যতা সহ।

5. মিতসুবিশি পিএলসি এবং তাইওয়ান টাচ স্ক্রিন ব্যবহার করে, অপারেশন ইন্টারফেস সহজ।

6. দক্ষতা: 15s/PC (150x150mm, 8 ব্লেড সেট)।

7. কাজের এলাকায় নিরাপত্তা সেন্সর.



ইনলাইন পিসিবি বিভাজক বৈশিষ্ট্য:

1. একাধিক কাটার একটি একক গ্রুপ স্বয়ংক্রিয়ভাবে বিভক্ত করা যেতে পারে, এবং বিভিন্ন কাটার বিভিন্ন পণ্য অনুযায়ী তৈরি করা যেতে পারে.

2. নিরাপত্তা নিশ্চিত করতে এক্রাইলিক কভার দিয়ে সজ্জিত।

3. বৈদ্যুতিক নিয়ন্ত্রণ অংশটি ম্যান-মেশিন ইন্টারফেসে নির্বাচন করা যেতে পারে, খুলতে বা ঢালের জন্য সুবিধাজনক।

4. ছুরি ছাঁচ অধীনে একটি ধুলো সংগ্রহ ট্রে আছে.

5. বর্গাকার ঢালাই ফ্রেম, শীট মেটাল সিলিং প্লেট, পৃষ্ঠের উপর ইস্পাত পেইন্ট বেকিং গ্রহণ করুন।

6. সমস্ত ভি-খাঁজ প্যানেলের জন্য উপযুক্ত।

7. depaneling উপাদান: FR, অ্যালুমিনিয়াম



ইনলাইন পিসিবি বিভাজক কাটার প্রক্রিয়া:

ধাপ 1: উপরের বোর্ড মেকানিজম PCBA কে পূর্বনির্ধারিত ট্র্যাকে পাঠায়, ট্রান্সপোর্ট ট্র্যাক PCBA কে নীচের সোজা ছুরির উপরে পাঠায়, নীচের সোজা ছুরিটি উঠে যায়, উপরের সোজা ছুরিটি Y দিকে চলে যায় এবং কেটে যায় যতক্ষণ না সমস্ত V না হয়। Y দিক থেকে স্কোরিং লাইন কাটা হয়।

ধাপ 2: Y দিক দিয়ে কাটা আলাদা করা বোর্ডগুলি ট্র্যাকের মধ্য দিয়ে একাধিক কাটারের একাধিক গ্রুপে প্রবাহিত হয় এবং X দিক থেকে কাটা PCB এক সময়ে শেষ হয়।

ধাপ 3: একক আলাদা করা PCB ডিসচার্জ কনভেয়ার বেল্টের উপর পড়ে এবং পিছনের ওয়ার্ক স্টেশনে প্রবাহিত হয়।

ধাপ 4: ধুলো শোষণ করার জন্য মেশিনের কাটার ডাই অধীনে একটি ভ্যাকুয়াম ক্লিনার আছে।



ইনলাইন পিসিবি বিভাজক বিবরণ:

ভি-কাট এবং ট্যাব পিসিবি ডিপ্যানেলিংয়ের জন্য মাল্টি-ফাংশন ইনলাইন পিসিবি বিভাজক মেশিন 0



ইনলাইন পিসিবি বিভাজক স্পেসিফিকেশন:

মেশিনের মাত্রা নাম ইনলাইন ভি-কাট PCB বিভাজক
মাত্রা 1500*800*1500 মিমি
ওজন 600 কেজি
রঙ সাদা
ব্যবহারের প্রয়োজনীয়তা পাওয়ার সাপ্লাই AC220V, 1800W
বায়ু সরবরাহ 0.6MPa
পরিবেশ পরিষ্কার এবং শুষ্ক, আর্দ্রতা বা উচ্চ তাপমাত্রা এড়িয়ে চলুন
কম্পোনেন্ট এবং স্কোরিং লাইনের মধ্যে ন্যূনতম দূরত্ব 1.5 মিমি
পিসিবি প্যানেল রেঞ্জ 12x12 মিমি - 300x300 মিমি
দরজা সমন্বয় খাওয়ানো স্থির সামনের দিক, সামঞ্জস্যযোগ্য পিছনের দিক
সর্বোচ্চ উপাদান উচ্চতা উপরের 35 মিমি, নীচে 20 মিমি
সফটওয়্যার পিএলসি স্থানীয় ব্র্যান্ড
চলক নির্ধারণ টাচ স্ক্রিনে সেট করা হচ্ছে
স্টোরেজ 50টি প্রোগ্রামের জন্য উপলব্ধ
স্পর্শ পর্দা তাইওয়ান ব্র্যান্ড
সেন্সর ওমরন
ব্লেড স্পেক উপাদান জাপান উচ্চ ইস্পাত
ফেরেশতা 10-30 ডিগ্রী
জীবন সময় 3,000,000 বার
ছুরি ছাঁচ নির্ভুলতা 0.1 মিমি
ছুরি ছাঁচ সময় প্রতিস্থাপন 60 মিনিট
অন্যান্য ফাংশন ভুল অপারেশন সুরক্ষা সেন্সর, সফটওয়্যার
নিরাপদ সুরক্ষা জরুরী স্টপ সুইচ
পাওয়ার এবং গ্যাস কাটা ফাংশন হ্যাঁ
স্ব চেক ফাংশন স্টার্ট আপ টাইম মনিটরিং, ক্যাপাসিটি মনিটরিং, ইকুইপমেন্ট ফল্ট ইনফরমেশন এবং স্বয়ংক্রিয় এক্সক্লুশন সিস্টেম
