Brand Name: | Winsmart |
Model Number: | এসএমটিএড 10 |
MOQ: | 1 সেট |
মূল্য: | USD1-10000/set |
Packaging Details: | পাতলা পাতলা কাঠের কেস |
Payment Terms: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |

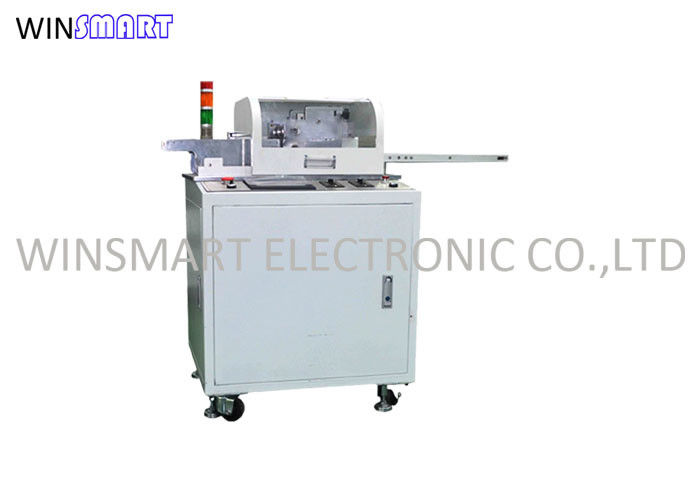

এলইডি স্ট্রিপ ডিপ্যানেলিংয়ের জন্য মাল্টি ব্লেড ভি-কাট পিসিবি কাটিং মেশিন
ভি-কাট পিসিবি কাটিং মেশিন ওভারভিউঃ
একটি ভি-কাট পিসিবি কাটার মেশিন হ'ল ইলেকট্রনিক্স উত্পাদনে ব্যবহৃত একটি বিশেষায়িত সরঞ্জাম যা বোর্ডের রূপরেখা বরাবর ভি-আকৃতির গর্ত তৈরি করে একটি প্যানেল থেকে মুদ্রিত সার্কিট বোর্ডগুলি (পিসিবি) পৃথক করতে ব্যবহৃত হয়।এই প্রক্রিয়াটি বৃহত্তর প্যানেল থেকে পৃথক পিসিবি পরিষ্কার এবং সুনির্দিষ্ট পৃথক করার অনুমতি দেয়.
ভি-কাট পিসিবি কাটিং মেশিন বৈশিষ্ট্যঃ
1. এটি একই সময়ে কাজ করার জন্য একাধিক সেট ছুরি দিয়ে অনেক বোর্ড কাটাতে পারে।
2. ছুরি ফ্লাইহুইল 0 থেকে 5mm থেকে সামগ্রিকভাবে নিয়মিত হয়
3. ছুরি মধ্যে দূরত্ব এছাড়াও নিয়ন্ত্রিত হয়, 15mm-20mm থেকে একক PCB প্রস্থ কাটা সন্তুষ্ট
4ব্লেডটি জাপান থেকে আমদানি করা উচ্চ গতির এবং উচ্চ নির্ভুলতার ইস্পাত উপাদান থেকে তৈরি, যা টেকসই এবং দীর্ঘ সেবা জীবন আছে।
5. এটি ঘূর্ণন knob মাধ্যমে কাটা গতি সামঞ্জস্য করা সুবিধাজনক
6. কাটা দৈর্ঘ্যের কোন সীমা নেই.
7. PCB এর বেধ পরিসীমাঃ 0.8-3.5 মিমি
8একটি কনভেয়র বেল্ট লাইনের সাহায্যে, পৃথক পিসিবি সরাসরি পিক-এন্ড-প্লেস কমাতে পাঠানো যেতে পারে।
9. মেশিনটি সহজ অপারেশন এবং উচ্চ দক্ষতার সাথে বোর্ডগুলি পৃথক করতে একাধিক ব্লেড গ্রহণ করে।
ভি-কাট পিসিবি কাটার মেশিনের স্পেসিফিকেশন:
মডেল | এসএমটিএডি ১০ |
শর্ত | ১০০% নতুন |
গ্যারান্টি | ১২ মাস |
সর্বাধিক কাটা দৈর্ঘ্য | কোন সীমা নেই |
মিনিট কাটা দৈর্ঘ্য | ১০০ মিমি |
প্যানেলের সর্বাধিক প্রস্থ | ২২০ মিমি |
কাস্টম কাটিয়া প্রস্থ | ৩০০ মিমি |
পিসিবির মিনিমাম প্রস্থ | ৮ মিমি |
পিসিবি বেধ | 0.8-3.5 মিমি |
খাওয়ানোর গতি | 0-500mm/s |
ওয়ার্কিং টেম. | ১০-৩৫°সি |
ব্লেড উপাদান ((স্বয়ংক্রিয় লক ফাংশন) | আমদানিকৃত উচ্চ নির্ভুলতা ইস্পাত |
স্টোরেজ টেম. | -২০-৫০ ডিগ্রি সেলসিয়াস |
ভোল্টেজ | ১১০-২২০ ভোল্ট |
মাত্রা | 2160*570*1050 মিমি |
পিসিবি উপাদান | FR4, অ্যালুমিনিয়াম |
সার্টিফিকেশন | সিই |
পরীক্ষার রিপোর্ট | হ্যাঁ। |
ভি-কাট পিসিবি কাটার মেশিনের সুবিধা:
খরচ-কার্যকর: ভি-কাট পিসিবি কাটার মেশিনগুলি অন্যান্য পদ্ধতি বা বিশেষায়িত সরঞ্জামগুলির তুলনায় প্যানেলযুক্ত পিসিবিগুলি পৃথক করার জন্য একটি ব্যয়বহুল সমাধান সরবরাহ করে।
উচ্চ নির্ভুলতা: ভি-কাট গ্রুভিং প্রক্রিয়াটি পৃথক পিসিবিগুলি পৃথক করার ক্ষেত্রে উচ্চ নির্ভুলতা নিশ্চিত করে, বোর্ডে উপাদান এবং ট্রেসের অখণ্ডতা বজায় রাখে।
কার্যকারিতা: এই মেশিনগুলি প্যানেল থেকে পিসিবিগুলিকে দক্ষ এবং দ্রুত পৃথক করতে সক্ষম করে, উত্পাদন প্রক্রিয়াগুলিতে উত্পাদনশীলতা বৃদ্ধি করে।
পদার্থ বর্জ্য হ্রাস: ভি-কাট পিসিবি কাটার মেশিনগুলি নির্ধারিত গ্রুভগুলির সাথে সঠিকভাবে কাটা, উপাদান ব্যবহারের অনুকূলিতকরণ করে উপাদান অপচয়কে হ্রাস করতে সহায়তা করে।
নমনীয়তা: ভি-কাট পিসিবি কাটার মেশিনগুলি বহুমুখী এবং বিভিন্ন ধরণের পিসিবি পৃথক করতে ব্যবহার করা যেতে পারে, যার মধ্যে শক্ত, নমনীয় বা শক্ত-ফ্লেক্স বোর্ড রয়েছে।
স্কেলযোগ্যতা: এই মেশিনগুলি স্কেলযোগ্য এবং ছোট আকারের উত্পাদনের পাশাপাশি উচ্চ-ভলিউম উত্পাদন পরিবেশে ব্যবহার করা যেতে পারে।
ব্যবহারের সহজতা: ভি-কাট পিসিবি কাটার মেশিনগুলি সাধারণত পরিচালনা করা সহজ এবং অপারেটরদের জন্য ন্যূনতম প্রশিক্ষণের প্রয়োজন হয়।
পরিষ্কার কাটা: ভি-কাট গ্রুভিং পদ্ধতিটি মসৃণ প্রান্তের সাথে পরিষ্কার কাটা তৈরি করে, অতিরিক্ত সমাপ্তি প্রক্রিয়াগুলির প্রয়োজন হ্রাস করে।
ভি-কাট পিসিবি কাটিং মেশিনের কেসঃ
শিপিংয়ের উপায়:
![]() |
