পণ্যের বিবরণ:
|
| পিসিবি বেধ: | 0.8-3.0mm | আবেদন: | ট্যাব পিসিবিএ প্যানেল |
|---|---|---|---|
| নির্ভুলতা কাটা: | ± 0.05 মিমি | সাইটে পরিষেবা: | হ্যাঁ |
| ভ্যাকুয়াম ক্লিনার: | 3 এইচপি / 2.2 কেডব্লিউ | কর্তনকারী: | 0.8-3.0mm |
| ব্যবহার বিধি: | 1pc | পণ্যের নাম: | সিএনসি পিসিবি মিলিং মেশিন |
| লক্ষণীয় করা: | নীচে ডাস্ট সংগ্রহ পিসিবি মিলিং মেশিন,3.0 মিমি পুরুত্ব পিসিবি মিলিং মেশিন,নীচে ডাস্ট সংগ্রহ সিএনসি পিসিবি মিল |
||

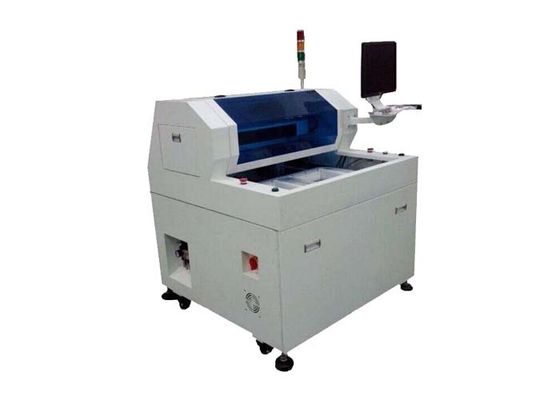

স্বয়ংক্রিয় সিএনসি পিসিবি মিলিং মেশিন নীচে ডাস্ট সংগ্রহের নকশা
পিসিবি Depaneling রাউটার বৈশিষ্ট্য:
1. 1. এক্স 10 জুম-ইন চিত্র প্রোগ্রামিংকে সহজ করে তোলে এবং পয়েন্ট সেটিংয়ের যথার্থতা বাড়ায়।
2. দুটি স্লাইডিং টেবিল আরও ভাল উত্পাদনশীলতার জন্য ট্যাকের সময় কমাতে একযোগে অভ্যন্তরীণ এবং বাইরে চলমান সরবরাহ করে।
৩. অটো মার্ক অফসেট সিস্টেম.সিসিডি চিত্রটি কাটার আগে অপ্রয়োজনীয় ভুল কমাতে পাথ বা রাউটিং চেক ও সিমুলেট করতে পারে।
৪. ১২০ এম কাটিং শেষ হলে অপারেটরকে রাউটিং বিট পরিবর্তন করতে স্মরণ করিয়ে দেওয়ার জন্য রাউটিং বিট লাইফ টাইম চেকিং এবং অ্যালার্ম সিস্টেম রয়েছে।এবং রাউটিং বিট প্রথম 2 মিমি প্রথম মিলিং পয়েন্ট কেটে, মাঝের 2 মিমি দ্বিতীয় মিলিং পয়েন্ট কেটে, শেষ 2 মিমি তার জীবনকাল বাড়ানোর জন্য তৃতীয় মিলিং পয়েন্টটি কেটে দেয়।
মেশিনের স্পেসিফিকেশন:
| আই। হার্ডওয়্যার | |
| স্পিন্ডল | মর্নিং স্টার স্পিন্ডেল (alচ্ছিক) |
| সিসিডি | সনি 520 লাইন শিল্প ক্যামেরা |
| লেন্স | কম্পিউটারের এক্স 2 সি |
| স্ক্রু | টিবিআই যথার্থ গ্রাউন্ড বল স্ক্রু আমদানি |
| গাইড | HIWIN প্রশস্তকরণ রৈখিক গাইড রেল আমদানি করা |
| মোটর | জিয়াবাও এলসিএফ সিরিজ |
| আই / ও কার্ড নিয়ন্ত্রণ করুন | এইচএফসি PCI-9074 |
| চালক নিয়ন্ত্রণ কার্ড | এইচএফসি PCI-9074 |
| আই / ও কার্ড | PCI-9074-64pcs / -38pcs |
| স্ট্যাটিক পরিষ্কার | STATIC-ST401A সিরিজ |
| কম্পিউটার | (আরএমসি -8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (এস) / 1 জি ডিডিআর / 80 জি) |
| মেশিন ইন্টারফেস | এওসি এলসিডি 17 ", লজিটেক মাউস |
| 2. সফ্টওয়্যার | |
| নিয়ন্ত্রণ ব্যবস্থা | উইন্ডোজ এক্সপি পেশাদার (পরিষেবা 3, v.3244) |
| অপারেশন জিইউআই | ইংলিশ উইন্ডোজ এক্সপি |
| প্রোগ্রাম সম্পাদনা | সারিতে |
| ভিশন সিস্টেম | সিসিডি এওটিউ অফসেট |
| নিয়ন্ত্রণ ব্যবস্থা | এফ 1.2.88 সংস্করণ |
মেশিন পরামিতি:
| সামগ্রিকভাবে | |
| মাত্রা (ডাব্লু * ডি * এইচ) | 1220 মিমি * 1380 মিমি * 1240 মিমি |
| ওজন | 450 কেজি |
| উচ্চতা অফসেট | 60 ~ 110 মিমি |
| ম্যানিপুলেটর | |
| মোটর টাইপ | জিয়াবাও সিরিজ |
| অবস্থান পুনরাবৃত্তি | 0.001 মিমি |
| অক্ষ কর্মক্ষেত্র (সর্বাধিক) | 650 মিমি * 560 মিমি * 50 মিমি |
| ওয়ার্ক স্টেশন | |
| পিসিবি স্থিরকরণ | মান, বিশেষীকরণ |
| পিসিবি লোডিং / আনলোড হচ্ছে | ম্যানুয়াল |
| পিসিবি আকার (সর্বোচ্চ) | 280 * 320 মিমি |
| পিসিবি পুরু (সর্বোচ্চ) | 3.5 মিমি |
| ফিক্সচারিং | |
| কঠোরতা ফিক্সচারিং | কাস্টমাইজড মেক ফিক্সিং |
| ফিক্সচারিং স্থিরকরণ | যন্ত্রপাতি |
| স্পিন্ডল মোটর | |
| শক্তি | 150W |
| স্পিন্ডল | 60000rpm / মিনিট |
| রক্ষা করুন | স্ব / বাতাস শীতল |
| কাটার পরিবর্তন করুন | বিশেষায়িতকরণ |
| রাউটিং ক্ষমতা | |
| কাটার গতি (সর্বাধিক) | 80 মিমি / সে |
| ড্রাইভিং গতি (সর্বাধিক) | 2500 মিমি / সে |
| কর্তনের যথার্থতা | 0.01 মিমি |
| শুন্য পদ্ধতি | |
| ভ্যাকুয়াম শক্তি | 3.5KW এসি 380 ভি |
| শূন্যস্থান | প্লাম্ব |
| উপযোগিতা সমূহ | |
| শক্তি | 2.0KW AC380V |
| বায়ু সরবরাহ | 4-6KG / সেমি 2 |
| প্রোগ্রামিং | |
| প্রোগ্রাম সম্পাদনা | সারিতে |
| ফাংশন সম্পাদনা | লাইন, চাপ, সার্কুলা, ইউ-বক্ররেখা |
| প্রোগ্রাম স্টোরেজ | এইচডিডি |
| ভিশন সিস্টেম | সোনার রঙের সিসিডি |
| মিলিং কাটার অফসেট | অটো |
| ভ্যাকুয়াম সেটআপ | অটো |
| অপারেশন মনিটর | |
| Iindicator | ইন্ডিকেটর মেশিনের অবস্থা |
| সরঞ্জাম চেক | স্বয়ংক্রিয় সনাক্তকরণ সরঞ্জাম জীবন, সময় পরীক্ষার ব্যবহার |
| মোটর রক্ষা করুন | অতিরিক্ত গরম, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন রাখুন |
| লোডিং চেক মোটর | ওভারলোড করুন, লাইনটি স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন |
| সরঞ্জাম ব্যবহারের সময় | স্বয়ংক্রিয় সনাক্তকরণ সরঞ্জাম জীবন, |
| তথ্য পরিসংখ্যান | পৃথক পৃথক বোর্ডের মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি |
| ত্রুটি রেকর্ড | সফ্টওয়্যার মেশিনগুলির সমস্ত অ্যালার্ম মেমরি স্বয়ংক্রিয়ভাবে রেকর্ড করে |
| III।সঠিকতা | |
| অক্ষ নির্ভুলতা | 0.001 মিমি |
| নির্ভুলতা কাটা | 0.1 মিমি |
| চতুর্থ।সুরক্ষা | |
| কাজের ক্ষেত্র রক্ষা করুন | চারটি সিল করা সুরক্ষা সহ |
| ডোর সেন্সর | সামনের এবং পিছনের সুরক্ষা দরজা মাইক্রো সুইচ সেন্সর (alচ্ছিক) |
| এক্সিজেন্সি স্টপ বোতাম |
ওয়্যারেন্টি সময়কাল এবং পরিষেবার সুযোগ:
কারখানাটি ছাড়ার আগে সরঞ্জামগুলি ডিবাগ করা হয়েছে এবং চেক করা হয়েছে, এবং সংস্থাটি নিম্নলিখিত শর্তগুলির মধ্যে এর ব্যবহারের গ্যারান্টি দিবে।
1. ওয়্যারেন্টি সময়কাল
কারখানাটি ছাড়ার এক বছর পরে, প্রধান খাদটি 3500 ঘন্টা চলে।
2. পরিষেবা সুযোগ
ওয়ারেন্টি সময়কালে, সংস্থাটি দোষটি নিখরচায় মেরামত করবে, তবে নিম্নলিখিত শর্তাদি ওয়ারেন্টি দ্বারা আওতাভুক্ত হবে না।
পরামর্শ: দয়া করে নির্দেশ ম্যানুয়ালটি পরীক্ষা করুন বা যদি আপনি প্রকৃত প্রক্রিয়াটিতে বুঝতে না পারেন এমন কোনও সমস্যার মুখোমুখি হন তবে আমাদের সংস্থার সাথে যোগাযোগ করুন
