পণ্যের বিবরণ:
|
| নতুন: | 100% | সিই অনুমোদন: | হ্যাঁ |
|---|---|---|---|
| টাকু গতি: | 60000rpm | পিসিবি পজিশনিং: | কাস্টমাইজড ফিক্সিং |
| পাটা: | 1 বছর | নাম: | ইনলাইন পিসিবি রাউটার মেশিন |
| লক্ষণীয় করা: | সিই ইনলাইন পিসিবি রাউটার মেশিন,2 টেবিলগুলি ইনলাইন পিসিবি রাউটার মেশিন,বিভক্ত পিএলসি নিয়ন্ত্রণ পিসিবি রাউটার |
||
2 টেবিল 0.8-3.0 মিমি কর্তনকারী পিসিবি সমাবেশের জন্য ইনলাইন পিসিবি রাউটার মেশিন
| না | বর্ণনা | ডেটা |
| ঘ | পিসিবি সর্বোচ্চ আকার | 400 × 400 মিমি (কাস্টমাইজ করা যেতে পারে) |
| ঘ | সার্ভো সিস্টেম | এক্স, ওয়াই এক্সিস এসি সার্ভো মোটর (400 ডাব্লু) জেড এক্সিস (100 ডাব্লু) |
| ঘ | টাকু গতি | 2000-60000 পিএম / মিনিট |
| ঘ | কাটার গতি | 1-100 মিমি / সেকেন্ড |
| ৫ | পিসিবির অবস্থান | জিগ ফিক্সিং |
| । | পিকিং সিস্টেম | অটো |
| 7 | ধুলো সংগ্রহ | নীচে সংগ্রহ |
| 8 | টুল | .0.8 ～ 3 মিমি |
| 9 | নির্ভুলতা কাটা | ± 0.05 মিমি |
| 10 | পিসি | উইন্ডোজ 7 বা উইন্ডোজ 10 |
| 11 | চলমান গতি | 1000 মিমি / সেকেন্ড (সর্বাধিক) |
| 12 | প্রোগ্রামিং | পিসি / সিসিডি |
| 13 | বায়ু সরবরাহ | 5-8㎏ / ㎝³ |
| 14 | বিদ্যুৎ সরবরাহ | AC220V ± 5 ％ 50 / 60Hz 3kw |
নির্দিষ্টকরণ:
1) মডেল: এসএমটি-আইআর 500
2) মেশিনের মাত্রা: 1902 (ডাব্লু) x1373 (ডি) x1700 (এইচ), ওজন: 1400 কেজি
3) গতি সিস্টেম
ক।মোটর: 7-অক্ষ এসি বাস সার্ভো মোটর
খ।পুনরাবৃত্তিযোগ্যতা: ± 0.02 মিমি
গ।নির্ভুলতা কাটা: ± 0.05 মিমি
d।পুনরাবৃত্তিযোগ্যতা: ± 0.02 মিমি
e।রেজোলিউশন: ± 0.01 মিমি
চ।অক্ষ: এক্স / ওয়াই 1 / ওয়াই 2 / জেড / এ / বি / সি

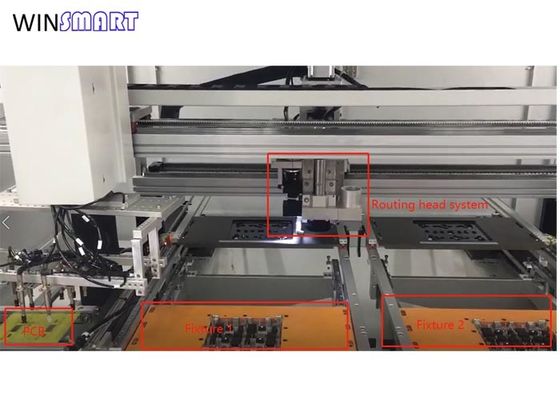

4) ওয়ার্কিং প্ল্যাটফর্ম
ক।কাজের সারণী: 2
খ।পিসিবি অবস্থানের উপায়: পিন হোল বা পিসিবি প্রান্ত বর্জ্য
গ।প্যানেল এগিয়ে / আসা: স্বয়ংক্রিয়
d।কলকারখানা: 400x500 মিমি
e।পিসিবি বেধ: 0.3-3 মিমি
5) স্পিন্ডল মোটর
ক।শক্তি: 380W, ব্র্যান্ড: জার্মানি কাভো
খ।সর্বাধিক স্পিন্ডেলের গতি: 100000 আরপিএম / ইএসডি
গ।শীতল উপায়: বায়ু শীতল
d।রাউটিং বিট: হ্যান্ডেল 3.175 মিমি ডায়া
e।রাউটিং বিট প্রতিস্থাপনের উপায়: অটো / ম্যানুয়াল
6) লেজার অ্যালটাইম্যাট্রি সিস্টেম
ক।ফাংশন: পিসিবি লোডিং উচ্চতা পরীক্ষা করুন, চাপ প্লেট প্রতিরোধ করুন
খ।পরিমাপের পরিসর: 0.005 মিমি -14 মিমি
গ।নির্ভুলতা পরিমাপ করুন: ± 0.005 মিমি
7) ভ্যাকুয়াম সিস্টেম
ক।ক্ষমতা: 63L / মিনিট
খ।ফাংশন: স্ব-অন্তর্ভুক্ত ভ্যাকুয়াম ফুঁ ফাংশন
8) ধুলো সংগ্রহের ব্যবস্থা
ক।শক্তি: 3 এইচপি এয়ার ক্লিনার
খ।এক্সস্টাস্ট ভলিউম: 4-5 এম 3 / মিনিট
গ।স্থিতিশীল চাপ: -2300mmaq
9) বৈদ্যুতিক সরবরাহ
ক।পাওয়ার: 220 ভি, প্রথম ধাপ, 20 এ, 50/60 হিজেড
খ।গ্যাস উত্স: 4-5 এল / মিনিট
মেশিন অপারেশন সিস্টেম
1. অপারেশন ইন্টারফেস: উইন্ডোজ 7
২. ভিজ্যুয়াল সিস্টেম: উচ্চ রেজোলিউশন ডিজিটাল ক্যামেরা / কোজনেক্স ভিশন সিস্টেম
৩. প্রোগ্রামিং:
ক।এওআই স্ক্যানিং / সিসিডি দখল স্থানাঙ্ক
খ।Angled ফিল্ম কপি ফাংশন
গ।স্থানাঙ্কগুলি পরিবর্তন করুন, সিসিডি স্বয়ংক্রিয়ভাবে সিঙ্ক হয়
d।অন্যান্য ফাংশন: সরঞ্জাম ব্যাস ক্ষতিপূরণ, ধুলো সংগ্রাহক পরিষ্কারের টিপস
মিলিং মেশিন বৈশিষ্ট্য:
1. কাটা পথটি সম্পূর্ণ বন্ধ লুপ, রিয়েল-টাইম ত্রুটি ট্র্যাকিং, প্রতিক্রিয়া, ক্ষতিপূরণ, চীনের প্রথম উচ্চ-বুদ্ধিমান সিস্টেম
২. আমদানিকৃত বিভক্ত পিএলসি ব্যবহার করে theতিহ্যবাহী কম্পিউটার ভিত্তিক বোর্ড পিএলসি নিয়ন্ত্রণ কার্ড ভেঙে, উচ্চতর স্থায়িত্ব এবং শক্তিশালী বিরোধী হস্তক্ষেপ।
3. চীনের প্রথম লেজার উচ্চতা পরিমাপ ফাংশন, সাধারণ অপারেশন এবং উচ্চতর সুরক্ষা কার্যকারিতা
4. গ্র্যান্ড ফাংশন সহ, উপরের ধোয়ার কনফিগারেশন সহ, ভ্যাকুয়ামিং প্রভাব আরও ভাল
5. বারকোডগুলি স্বয়ংক্রিয়ভাবে চিহ্নিত করুন এবং কাটিয়া প্রোগ্রামগুলি পুনরুদ্ধার করুন
