Brand Name: | Winsmart |
Model Number: | এসএমটিআর 17 |
MOQ: | 1 সেট |
মূল্য: | USD20000-80000 |
Packaging Details: | পাতলা পাতলা কাঠের কেস |
Payment Terms: | টি / টি, এল / সি, ওয়েস্টার্ন ইউনিয়ন |

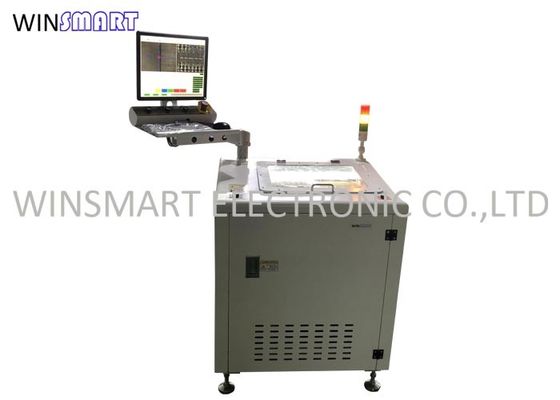

0.6-2.5 মিমি রাউটার বোর্ডগুলির জন্য পিসিবি রাউটার কাটার পিসিবি Depanelization পদ্ধতি
বর্ণনা:
এসএমটিআর 17 হ'ল এক ধরণের সরঞ্জাম যা পূর্ব সম্পাদনার পথ অনুসারে মাল্টি সংযুক্ত পিসিবি পৃথক করতে উচ্চ গতিতে চলমান মিলিং কাটার ব্যবহার করে।এটি ম্যানুয়াল ব্রেকিং বা সি-কাট বা পুশের ত্রুটিগুলি কাটাতে, পণ্যের মান উন্নত করতে এবং স্ক্র্যাপের হার হ্রাস করতে পারে।এই মেশিনটি ম্যান-মেশিন ইন্টারফেস সহ সর্বশেষ অপারেটিং সিস্টেম গ্রহণ করে।কাটিং পাথ উচ্চ পিক্সেল সিসিডি শিক্ষণ এবং সম্পাদনা দ্বারা পরিবর্তন করা যেতে পারে, এবং এটি ধাপে ধাপে পরিবর্তন করা যেতে পারে।পিসিবি-র লোডিং এবং আনলোডিং ডিভাইস হিসাবে ঘোরানো প্ল্যাটফর্মটি ব্যবহার করে, মেশিনের অলস সময়টি কার্যকরভাবে হ্রাস করা যায়, এবং আদর্শ উত্পাদন দক্ষতা অর্জন করা যায়।
পিসিবি রাউটার বৈশিষ্ট্য:
1. উচ্চ পিক্সেল রঙ সিসিডি ম্যাগনিফাইং লেন্স, সহায়ক প্রোগ্রামের শিক্ষা এবং সম্পাদনা সিমুলেশন ফাংশন, আরও নির্ভুল নির্ভুলতা এবং পরিষ্কার চিত্র সহ সজ্জিত।
2. টুল লাইফ মনিটরিং: একটি নির্দিষ্ট দূরত্ব কাটার পরে, কলিং কাটারটি স্বয়ংক্রিয়ভাবে কাটিয়া প্রান্তের অবস্থানে চলে যাবে / পড়বে যা কাটা হয়নি।উপরে এবং নিচে
কাটিয়া প্রান্তের দৈর্ঘ্য অনুসারে দূরত্বে এবং সময়গুলি অবাধে নির্ধারণ করা যায়, যাতে মিলিং কাটারের জীবন দীর্ঘায়িত করা যায়।
৩. স্বচ্ছ সুরক্ষা দরজার নকশা প্রসেসিং প্রক্রিয়াটিকে এক নজরে পরিষ্কার করে।প্রক্রিয়া চলাকালীন দুর্ঘটনা রোধে দরজাটি খোলা এবং থামে, ব্যবহারকারীদের জন্য নিরাপদ অপারেটিং পরিবেশ সরবরাহ করে
4. স্বয়ংক্রিয় চিহ্ন অবস্থান এবং সংশোধন সিস্টেম, চলমান পাথ প্রদর্শন এবং ট্র্যাকিং, স্বয়ংক্রিয় ফোকাস সংশোধন ফাংশন, উচ্চতর কাটা নির্ভুলতা।
৫. একই বা পৃথক পৃথক বিভিন্ন প্রোগ্রাম একই চিহ্নে চিহ্নিত করে চিহ্নিত করতে ব্যবহার করা যেতে পারে, যাতে কাটার নির্ভুলতা নিশ্চিত করা যায়
Power. শক্তিশালী ধুলো সংগ্রাহক ধুলা কাটার সমস্যাটি পরিষ্কার এবং সমাধান করতে পারে।আমদানিকৃত ফ্যান ধুলি সংগ্রহকে আরও পরিষ্কার এবং কম শব্দ করে।
Processing. প্রসেসিং এক্সচেঞ্জ এবং পিসিবি সাবস্ট্রেট স্থাপন, অপেক্ষার সময় কমাতে এবং উত্পাদন ক্ষমতা বাড়ানোর জন্য বাম এবং ডান ওয়ার্কটেবল ব্যবহার করুন।
8. সাধারণভাবে, কাটিয়া মেশিন বৈদ্যুতিক, এবং ওয়ার্কটেবল বায়ুসংক্রান্ত।যদি এটি দীর্ঘ সময় ধরে কাজ করে তবে অপর্যাপ্ত বায়ুচাপের কারণে পিসিবিএ ক্ষতিগ্রস্থ হতে পারে।মেশিনটি সম্পূর্ণরূপে চালিত হয়, যাতে এর নির্ভুলতা এবং স্থায়িত্ব নিশ্চিত হয়।
পিসিবি রাউটার স্পেসিফিকেশন:
মডেল নম্বার | এসএমটিআর 17 |
মেশিনের আকার | 850 (এল) x 750 (ডাব্লু) x 1455 (এইচ) মিমি |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | 380V / 50Hz, 2.5KW |
সর্বোচ্চ পিসিবি আকার | 410x460 মিমি (একক সারণী), 260x310 মিমি (দ্বৈত সারণী) |
পিসিবি বেধ | 0.4-5 মিমি |
খাওয়ানোর মোড | ম্যানুয়াল |
পিসিবি পজিশনিং | কাস্টমাইজড ফিক্সিং |
প্রোগ্রামিং | ভিশন শিক্ষণ, ইনলাইন প্রোগ্রামিং |
কাটা টাকু | সাইকোটেক 60000 আরপিএম / মিনিট (মান) |
কুলিং টাইপ | স্ব কুলিং |
ডাস্ট কালেকশন মোড | নীচে সংগ্রহ |
কাটার গতি | 1-100 মিমি / এস |
নির্ভুলতার পুনরাবৃত্তি করুন | । 0.01 মিমি |
রাউটিং বিট | 0.8-3.0 ব্যাস, ডান রোটেশন |
নির্ভুলতার পুনরাবৃত্তি করুন | । 0.02 মিমি |
নিয়ন্ত্রণ ব্যবস্থা | শিল্প পিসি |
স্পিন্ডল | জার্মানি SycoTec 4015HY |
গতি নিয়ন্ত্রণ | 4 অক্ষ গতি নিয়ন্ত্রণ বোর্ড |
সীসা স্ক্রু | সি 5 নাকাল স্ক্রু সীসা |
ক্যামেরা | জার্মানি 40W গ্রাই ক্যামেরা ইমেজিং |
এলসিডি | 17 ইঞ্চি |

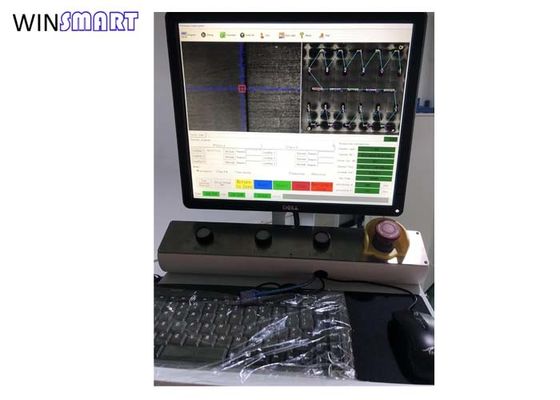

বন্ধুত্বপূর্ণ ইংরেজি সংস্করণ সফ্টওয়্যার:
প্যাকেজ:
![]() |
