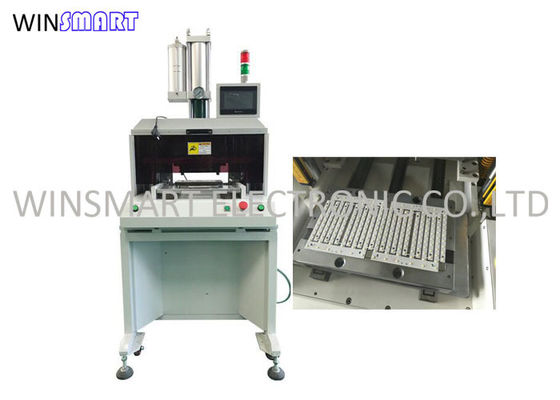

50 এমএম স্ট্রোক সিইএম এফআর 4 এমসিপিসিবি এলইডি পিসিবি পাঞ্চিং মেশিন

ব্র্যান্ডের নাম:	Winsamrt
মডেল নম্বর:	এসএমটিপি 300
MOQ.:	1 সেট
মূল্য:	USD1-10000/set
প্যাকেজিং বিশদ:	পাতলা পাতলা কাঠের কেস
অর্থ প্রদানের শর্তাদি:	এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

পিসিবি বেধ:

0.08-3.5 মিমি

পজিশনিং:

ডাই টুলিং

পিসিবি উপাদান:

CEM, FR4, MCPCB

চক্রাকারে:

7-15 সেকেন্ড

LED PCB পাঞ্চিং

যোগানের ক্ষমতা:

100 সেট

বিশেষভাবে তুলে ধরা:

এলইডি পিসিবি পাঞ্চিং মেশিন

সিইএম পিসিবি পাঞ্চিং মেশিন

50 এমএম স্ট্রোক পাঞ্চিং মেশিন

পণ্যের বিবরণ

উচ্চ ভলিউম উৎপাদনের জন্য LED PCB পাঞ্চিং মেশিন 10 সেকেন্ড সাইকেল সময়

ডাই টুলিং ধাপ পরিবর্তন করুন:

1. উপরের ছাঁচের জন্য ফিক্সিং স্ক্রু আলগা করুন

2. উপরের ছাঁচ আউট নিন

3. নিম্ন ছাঁচ জন্য ফিক্সিং screws আলগা

4. নীচের ছাঁচ আউট নিন

5. স্ক্রু লক করে নতুন নিম্ন ছাঁচ ইনস্টল করুন

6. স্ক্রু লক করে নতুন উপরের ছাঁচ ইনস্টল করুন

7. নিম্ন ছাঁচে PCB/FPC রাখুন

8. স্টার্ট বোতাম টিপুন, কাটার জন্য নীচের ছাঁচটি পাঞ্চিং পজিশনে পিছলে যায়

বর্ণনা:

এই পাঞ্চিং এবং প্রেসিং মেশিন, কম্প্যাক্ট এবং দৃঢ় কাঠামো, চাপ সিলিন্ডার আউটপুট, পরিবেশ দূষণ মুক্ত, বড় আউটপুট, এবং সহজ অপারেশন। সর্বশেষ গ্যাস-ইলেকট্রিক লাইটওয়েট ডিজাইন গ্রহণ করুন, সব ধরণের ছুরি ডাই ব্যবহার করতে পারেন। বিভিন্ন কার্যকরভাবে কাটাতে কঠোরভাবে প্রয়োগ করুন। পিসিবি, নমনীয় পিসিবি (এফপিসি), অনমনীয়-নমনীয় পিসিবি।

বৈশিষ্ট্য:

1. উচ্চ দক্ষতা: প্রতি মিনিটে 6 থেকে 8 টুকরা ভাগ করা যেতে পারে।

2. বিভিন্ন ছাঁচ প্রতিস্থাপন করুন, এবং ছাঁচ সহজেই পরিবর্তন করুন।

3. নিম্ন ছাঁচ স্বয়ংক্রিয় ভিতরে এবং বাইরে, পণ্য বাছাই এবং স্থাপন করা সহজ, সমাপ্ত পণ্য ড্রয়ারে পড়তে পারে।

4. টিনের চাপ ক্র্যাকিং কমাতে এবং এড়াতে PCB কাটার দ্বারা উত্পন্ন অভ্যন্তরীণ চাপ তৈরি করুন।

5. পাঞ্চিং কাটিং আধা-সমাপ্ত PCB উচ্চ দক্ষতার সাথে।

6. ওয়ার্কটেবিল: অপারেটর পণ্যগুলি নিতে এবং স্থাপন করতে, খালি করা এবং কাটা সমাপ্ত পণ্যগুলি নিতে এবং পণ্যগুলি কাটার জন্য ব্যবহৃত হয়।

7. সেফটি গ্রেটিং: অপারেটরদের ভুল কাজ থেকে বিরত রাখুন এবং কর্মীদের সুরক্ষার জন্য কাজের জায়গায় হাত এবং অন্যান্য সরঞ্জাম রাখুন।

8. ডাবল স্টার্ট বোতাম: অ্যান্টি-ডাম্বনেস এবং সুরক্ষা সুরক্ষা ফাংশন, কর্মীদের ভুল করে কাজ করা থেকে এবং স্টেশনের অপারেটরকে ভুল করে স্পর্শ করা থেকে বাধা দেয়।

9. 10T বুস্টার সিলিন্ডার: চাপ সামঞ্জস্যযোগ্য: 0-10T চাপ সামঞ্জস্যযোগ্য, আরও ধরণের পণ্যের জন্য উপযুক্ত।

10. ছাঁচ এবং ডাই গ্রাহকের অনুরোধ অনুযায়ী তৈরি করা যেতে পারে.

স্পেসিফিকেশন:

কর্মক্ষেত্র	400*300 মিমি
কাজের চাপ	0.45-0.7Mpa
নির্ভুলতা কাটা	±0.05 মিমি
চক্রাকারে	7-15 সেকেন্ড
আউটপুট	8টি
PCB/FPC বেধ	0.08-3.5 মিমি
PCB/FPC উপাদান	FPC, FR1, FR4, CEM-1, CEM-3, MCPCB
কাটিং মোড	ঘুষি
পাঞ্চ ফিক্সচার	ডাই টুলিং (ছাঁচ)
কাজের সম্পত্তি	এলসিডি ডিসপ্লে, স্বয়ংক্রিয়ভাবে সংখ্যা রেকর্ড করে প্রক্রিয়াজাত পণ্য, স্বয়ংক্রিয় খোঁচা
ট্রান্সমিশন পোর্ট	আন্তঃর্জাতিক মানদণ্ড
অপারেশন ভাষা	ইংরেজি
স্ট্রোক	50MM
ছাঁচ উচ্চতা	170 মিমি
শক্তি	380/220V
ফিউজ	3A
মেশিনের মাত্রা	820x740x1750 মিমি
মেশিনের ওজন	580 কেজি

ডাই টুলিং ডিসপ্লে:
