Brand Name: | Winsmart |
Model Number: | এসএমটিআর 07 |
MOQ: | 1 সেট |
মূল্য: | USD20000-80000 |
Packaging Details: | পাতলা পাতলা কাঠের কেস |
Payment Terms: | টি / টি, এল / সি, ওয়েস্টার্ন ইউনিয়ন |

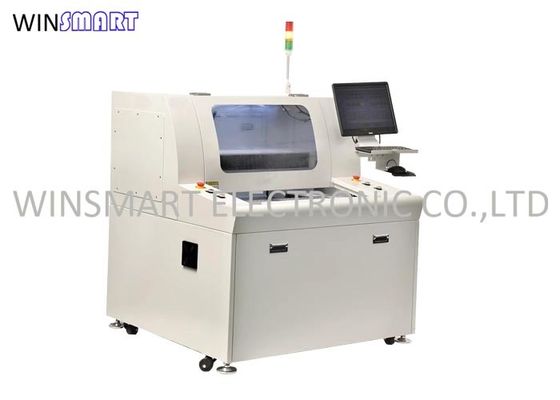

নিম্ন চাপের সাথে মুদ্রিত সার্কিট বোর্ড Depaneling জন্য আধা-অটো পিসিবি রাউটার
পিসিবি রাউটার স্পেসিফিকেশন:
সামগ্রিকভাবে | |
মাত্রা (ডাব্লু * ডি * এইচ) | 1220 মিমি * 1200 মিমি * 1850 মিমি |
ওজন | 600 কেজি |
উচ্চতা অফসেট | 60 ~ 110 মিমি |
ম্যানিপুলেটর | |
মোটর টাইপ | জিয়াবাও সিরিজ |
অবস্থান পুনরাবৃত্তি | 0.01 মিমি |
অক্ষ কর্মক্ষেত্র (সর্বাধিক) | 730 মিমি * 450 মিমি * 50 মিমি |
ওয়ার্ক স্টেশন | |
পিসিবি স্থিরকরণ | মান, বিশেষীকরণ |
পিসিবি লোডিং / আনলোড হচ্ছে | ম্যানুয়াল |
পিসিবি আকার (সর্বোচ্চ) | 280x280 মিমি |
পিসিবি পুরু (সর্বোচ্চ) | 3.5 মিমি |
ফিক্সচারিং | |
কঠোরতা ফিক্সচারিং | কাস্টমাইজড মেক ফিক্সিং |
ফিক্সচারিং স্থিরকরণ | যন্ত্রপাতি |
স্পিন্ডল মোটর | |
শক্তি | 150W |
স্পিন্ডল | 20000-60000 আরপিএম / মিনিট |
রক্ষা করুন | স্ব / বাতাস শীতল |
কাটার পরিবর্তন করুন | বিশেষায়িতকরণ |
রাউটিং ক্ষমতা | |
কাটার গতি (সর্বাধিক) | 80 মিমি / সে |
ড্রাইভিং গতি (সর্বাধিক) | 2500 মিমি / সে |
কর্তনের যথার্থতা | 0.01 মিমি |
শুন্য পদ্ধতি | |
ভ্যাকুয়াম শক্তি | 3.5KW এসি 380 ভি |
শূন্যস্থান | প্লাম্ব |
উপযোগিতা সমূহ | |
শক্তি | 2.0KW AC380V |
বায়ু সরবরাহ | 5 কেজি / সেমি 2 |
প্রোগ্রামিং | |
প্রোগ্রাম সম্পাদনা | সারিতে |
ফাংশন সম্পাদনা | লাইন, চাপ, সার্কুলা, ইউ-বক্ররেখা |
প্রোগ্রাম স্টোরেজ | এইচডিডি |
ভিশন সিস্টেম | সোনার রঙের সিসিডি |
মিলিং কাটার অফসেট | অটো |
ভ্যাকুয়াম সেটআপ | অটো |
অপারেশন মনিটর | |
Iindicator | ইন্ডিকেটর মেশিনের অবস্থা |
সরঞ্জাম চেক | স্বয়ংক্রিয় সনাক্তকরণ সরঞ্জাম জীবন, সময় পরীক্ষার ব্যবহার |
মোটর রক্ষা করুন | অতিরিক্ত গরম, ওভারলোড, কম ভোল্টেজ সুরক্ষা ফাংশন রাখুন |
লোডিং চেক মোটর | ওভারলোড করুন, লাইনটি স্বাভাবিক, কম ভোল্টেজ সুরক্ষা ফাংশন |
সরঞ্জাম ব্যবহারের সময় | স্বয়ংক্রিয় সনাক্তকরণ সরঞ্জাম জীবন, |
তথ্য পরিসংখ্যান | পৃথক পৃথক বোর্ডের মডেল, পৃথক গণনা, বিভিন্ন গণনা পদ্ধতি |
ত্রুটি রেকর্ড | সফ্টওয়্যার মেশিনগুলির সমস্ত অ্যালার্ম মেমরি স্বয়ংক্রিয়ভাবে রেকর্ড করে |
III।সঠিকতা | |
অক্ষ নির্ভুলতা | 0.001 মিমি |
নির্ভুলতা কাটা | 0.1 মিমি |
চতুর্থ।সুরক্ষা | |
কাজের ক্ষেত্র রক্ষা করুন | নিরাপদ সেন্সর |
ডোর সেন্সর | সামনের এবং পিছনের সুরক্ষা দরজা মাইক্রো সুইচ সেন্সর (alচ্ছিক) |
পিসিবি Depaneling রাউটার বৈশিষ্ট্য:
1. সিসিডি জুম-ইন চিত্র প্রোগ্রামিংকে সহজ করে তোলে এবং পয়েন্ট সেটিংয়ের যথার্থতা বাড়ায়।
2. দুটি স্লাইডিং টেবিল আরও ভাল উত্পাদনশীলতার জন্য ট্যাকের সময় কমাতে একযোগে অভ্যন্তরীণ এবং বাইরে চলমান সরবরাহ করে।
৩. অটো মার্ক অফসেট সিস্টেম.সিসিডি চিত্রটি কাটার আগে অপ্রয়োজনীয় ভুল কমাতে পাথ বা রাউটিং চেক ও সিমুলেট করতে পারে।
৪. ১২০ এম কাটিং শেষ হলে অপারেটরকে রাউটিং বিট পরিবর্তন করতে স্মরণ করিয়ে দেওয়ার জন্য রাউটিং বিট লাইফ টাইম চেকিং এবং অ্যালার্ম সিস্টেম রয়েছে।এবং রাউটিং বিট প্রথম 2 মিমি প্রথম মিলিং পয়েন্ট কেটে, মাঝের 2 মিমি দ্বিতীয় মিলিং পয়েন্ট কেটে, শেষ 2 মিমি তার জীবনকাল বাড়ানোর জন্য তৃতীয় মিলিং পয়েন্টটি কেটে দেয়।
5. কাটার সময় নিরাপদ উত্পাদন নিশ্চিত করতে সুরক্ষা সেন্সর ইনস্টল করুন।
Budget. বিভিন্ন বাজেটের প্রয়োজনীয়তা মেটাতে বিভিন্ন ব্যয়ের সাথে ptionচ্ছিক স্পিন্ডলগুলি।
পিসিবি রাউটার FAQ:
1. এ: রাউটিং বিটের লাইফ টাইম কত?
প্রশ্ন: 150-300 মিটার।
2. এ: এই মডেলটি অ্যালুমিনিয়াম পিসিবি বোর্ডগুলি কেটে ফেলতে পারে?
প্রশ্ন: হ্যাঁ, এটি পারে।
৩. এ: পিসিবি অবস্থান সম্পর্কে কী?
প্রশ্ন: অবস্থানের জন্য কাস্টমাইজড জিগ ব্যবহার করুন।
৪. এ: ইনলাইন পিসিবি রাউটারের স্পিন্ডলটি কী?
প্রশ্ন: জার্মানি সাইকোটেক 4025।
৫. এ: এটি কীভাবে প্যাকেজ করবেন?
প্রশ্ন: রাউটার এবং ক্লিনার ভ্যাকুয়াম পরে পৃথক কাঠের ক্ষেত্রে প্যাকেজ করা হয়।
6. একটি: সাইট ইনস্টলেশন এবং প্রশিক্ষণ উপলব্ধ।
প্রশ্ন: হ্যাঁ, এটি উপলব্ধ।
A. এ: আপনার সরবরাহের শর্তগুলি কী?
প্রশ্ন: আমরা প্রাক্তন কাজ, এফওবি, সিআইএফ, ডিডিইউ, ডিডিপি ইত্যাদি গ্রহণ করি
![]() |
