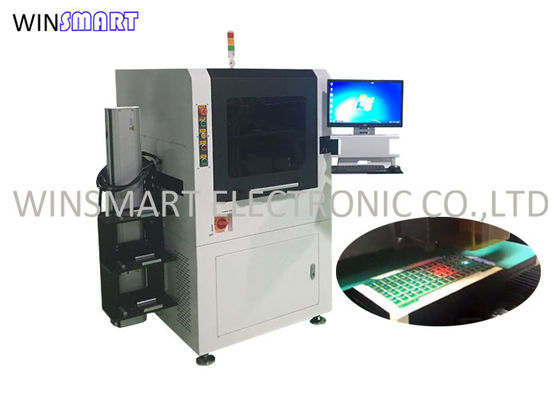

সম্পূর্ণ স্বয়ংক্রিয় পিসিবি লেজার কাটার মেশিন

Brand Name:	Winsmart
Model Number:	এসএমটিএল 460
MOQ:	1 সেট
মূল্য:	USD1-150K/set
Packaging Details:	পাতলা পাতলা কাঠের কেস
Payment Terms:	এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন

Detail Information

Product Description

Detail Information

উৎপত্তি স্থল:

সাক্ষ্যদান:

পিসিবি উপাদান:

FPC, FR4

কর্মক্ষেত্র:

350x300 মিমি

উচ্চতা:

900±20 মিমি

লেজারের উৎস:

UV লেজার

পিসিবি লেজার কাটিয়া মেশিন

যোগানের ক্ষমতা:

মাসে 100 সেট

বিশেষভাবে তুলে ধরা:

সম্পূর্ণ স্বয়ংক্রিয় পিসিবি লেজার কাটিং মেশিন

1μm পিসিবি লেজারের কাটিং মেশিন

0.7 এমপিএ লেজার পিসিবি Depaneling মেশিন

Product Description

1.6mm FR4 প্রিন্টেড সার্কিট বোর্ডের জন্য সম্পূর্ণ স্বয়ংক্রিয় PCB লেজার কাটিং মেশিন

সম্পূর্ণ স্বয়ংক্রিয় পিসিবি লেজার কাটিং মেশিন নির্দেশনা:

পিসিবি ডিপ্যানেলিং এবং সিঙ্গুলেশন লেজার সিস্টেম জনপ্রিয়তা অর্জন করছে-বিশেষ করে সার্কিট বোর্ডের জটিলতা এবং উপাদানের অনুপাত ক্রমাগত বৃদ্ধি পাচ্ছে।মাইক্রোইলেক্ট্রনিক্স এবং মেডিকেল ডিভাইস প্রস্তুতকারকদের ঘনিষ্ঠ সহনশীলতা এবং ন্যূনতম ধ্বংসাবশেষ প্রয়োজন—এখানেই লেজার প্রযুক্তি উজ্জ্বল হয়

সম্পূর্ণ স্বয়ংক্রিয় PCB লেজার কাটিং মেশিন কর্মক্ষমতা:

1. মাত্রা: 1600mmx1500mmx1800mm(LxWxH)

2. ক্ষমতা UPH: একক মাথা 1.5-2.0K (নমুনা পরীক্ষা অনুযায়ী)

3. পুনরাবৃত্তি সঠিকতা: ±0.003 মিমি

4. সিসিডি নির্ভুলতা: ±0.005 মিমি

5. লেজার হেড: UV15W

6. কাটিং নির্ভুলতা:+/-0.03 মিমি

7. কাটিং ইল্ড: FR4 99.9%

8. অপারেটর: 1 জন

9. ট্র্যাক উচ্চতা: 950mm±100 (কাস্টমাইজ করা যেতে পারে)

10. পাওয়ার সাপ্লাই: 220V/15A/50Hz, 0.5-0.7Mpa

সম্পূর্ণ স্বয়ংক্রিয় PCB লেজার কাটিং মেশিন স্পেসিফিকেশন:

লেজার	Q- সুইচড ডায়োড-পাম্প করা সমস্ত সলিড-স্টেট ইউভি লেজার
লেজার তরঙ্গদৈর্ঘ্য	355nm
লেজার উত্স	অপটোওয়েভ UV 15W@30KHz
লিনিয়ার মোটরের ওয়ার্কটেবলের অবস্থান নির্ভুলতা	±2μm
লিনিয়ার মোটরের ওয়ার্কটেবলের পুনরাবৃত্তি যথার্থতা	±1μm
কার্যকরী কর্মক্ষেত্র	350mmx300mm (কাস্টমাইজযোগ্য)
স্ক্যানিং গতি	2500 মিমি/সেকেন্ড (সর্বোচ্চ)
কর্মক্ষেত্র	40mmx40mm

পিসিবি খাওয়ানো এবং লোডিং:

1. স্বয়ংক্রিয় ফিডিং উপলব্ধি করতে ম্যাগাজিন লিফটিং মেকানিজম + XZ ম্যানিপুলেটর + ফিক্সচার প্লেট গ্রাসিং মেকানিজম ব্যবহার করুন

2. মোটর ম্যানিপুলেটর সামনে এবং পিছনে আন্দোলন উপলব্ধি করতে ব্যবহার করা হয়, এবং পণ্য উপলব্ধি ফাংশন বৈদ্যুতিক Z অক্ষ এবং যান্ত্রিক নখর ফাংশন দ্বারা উপলব্ধি করা হয়.একক PCBA এবং বর্জ্যের স্বয়ংক্রিয় বিচ্ছেদ উপলব্ধি করতে একই সময়ে বর্জ্য সংগ্রহের এলাকা নির্ধারণ করুন

3. লোডিং রোবটের গ্রিপারের লোডিং প্রক্রিয়া উপরের এবং নীচের ফিক্সচার প্লেটের সিঙ্ক্রোনাস অপারেশন উপলব্ধি করতে এবং উত্পাদন দক্ষতা উন্নত করতে একটি দ্বৈত-স্টেশন মোড গ্রহণ করে।

বর্জ্য PCB অপসারণ:

1. ঘূর্ণমান সিলিন্ডার 90-ডিগ্রী সামনে এবং পিছনে আন্দোলন উপলব্ধি করতে ব্যবহার করা হয়, এবং ভ্যাকুয়াম স্বয়ংক্রিয় বর্জ্য এবং বেস প্লেট পৃথক করার ফাংশন উপলব্ধি করার জন্য বর্জ্য ফ্রেম স্তন্যপান করতে ব্যবহার করা হয়।

2. বর্জ্য ফ্রেমের সঠিক উপলব্ধি অর্জনের জন্য উপরের এবং নীচের সিলিন্ডার এবং ভ্যাকুয়াম সাকার মেকানিজম গ্রহণ করুন।

3. বিনটি একটি রেডিও ফাইবার দিয়ে সজ্জিত, যা সম্পূর্ণ বর্জ্যের স্বয়ংক্রিয় অনুস্মারক ফাংশন উপলব্ধি করে।

আরো বিস্তারিত জানার জন্য, অবাধে আমাদের সাথে যোগাযোগ করুন!

সম্পূর্ণ স্বয়ংক্রিয় পিসিবি লেজার কাটার মেশিন 0
