ডুয়াল টেবিল PCB ডিপ্যানেলিং রাউটার মেশিনের নীচে বাম হাতের রাউটিং বিট কাটা
পিসিবি ডিপ্যানেলিং রাউটার ফাংশন:
PCB ডিপ্যানেলিং রাউটার কম চাপ সহ রাউটেড PCB প্যানেল সিঙ্গুলেশনের জন্য ব্যবহৃত হয়।
এবং এটি একটি ধুলো-মুক্ত কাটিং প্রযুক্তি ব্যবহার করে তা নিশ্চিত করতে যে আলাদা করা বোর্ডটি খুব পরিষ্কার এবং কাটার পরে ধুলো পরিষ্কার করার জন্য অন্য কোনও সরঞ্জামের প্রয়োজন নেই।এই আপাতদৃষ্টিতে সহজ অপারেশনটি অনেক প্রযুক্তিবিদদের দ্বারা চতুরভাবে বোঝা এবং ডিজাইন করা হয়েছে।
পিসিবি ডিপ্যানেলিং রাউটার সুবিধা:
1. ঐচ্ছিক একক/দ্বৈত প্ল্যাটফর্ম
2. পিসি এবং সিসিডি ভিশন সিস্টেম
3. ক্ষতিপূরণ এবং ধুলো সংগ্রহ সঙ্গে প্রোগ্রামিং
4. সর্বোচ্চ 460 মিমি বোর্ডের জন্য উপলব্ধ

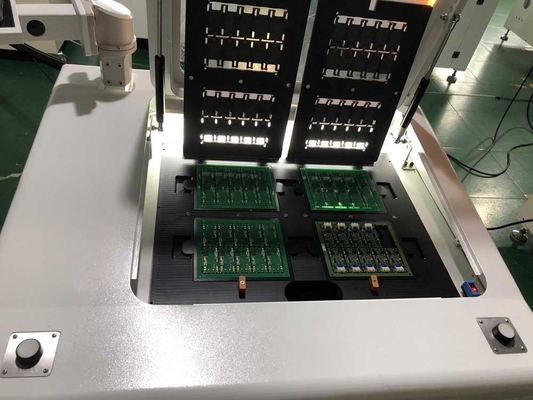

5. ডুয়াল টেবিলের জন্য সর্বাধিক 210x260mm বোর্ডের জন্য কার্যকরী, এবং এই ডুয়াল টেবিল দুটি ভিন্ন PCB ডিপ্যানেলিং অ্যাপ্লিকেশনের জন্য চলমান অনুমতি দেয়
6. বাটম ভ্যাকুয়ান ক্লিনিং সিস্টেমের সাথে বটম কাটিং, ডাস্ট ফ্রি
পিসিবি ডিপ্যানেলিং রাউটারের বর্ণনা:
এই PCB ডিপ্যানেলিং রাউটার হল এক ধরণের সরঞ্জাম যা প্রধানত উচ্চ গতিতে চলমান মিলিং কাটার ব্যবহার করে প্রি-এডিটিং পাথ অনুযায়ী মাল্টি সংযুক্ত PCB আলাদা করতে।এটি V-কাট বা পাঞ্চিংয়ের ম্যানুয়াল ব্রেকিং বা কাটিং ত্রুটিগুলি প্রতিস্থাপন করতে পারে, পণ্যের গুণমান উন্নত করতে পারে এবং স্ক্র্যাপের হার কমাতে পারে।এই মেশিনটি ম্যান-মেশিন ইন্টারফেসের সাথে সর্বশেষ অপারেটিং সিস্টেম গ্রহণ করে।কাটিং পাথ উচ্চ পিক্সেল সিসিডি শিক্ষা এবং সম্পাদনা দ্বারা সংশোধন করা যেতে পারে, এবং এটি ধাপে ধাপে সংশোধন করা যেতে পারে।
পিসিবি ডিপ্যানেলিং রাউটারের বৈশিষ্ট্য:
1. কম্পিউটার প্রোগ্রামিং, ভিজ্যুয়াল সিস্টেম।বন্ধুত্বপূর্ণ প্রোগ্রামিং সফ্টওয়্যার, এবং পেশাদার প্রশিক্ষণ ছাড়াই একটি প্রোগ্রাম তৈরি করা খুব সহজ।
2. সর্বাধিক 460x410mm PCBA অনুমতি দিন, ছোট প্যানেলের জন্য ডুয়াল টেবিল হিসাবে কাজ করতে পারে, প্রতি সময়ে 2টি ভিন্ন ধরনের অ্যাপ্লিকেশন সমর্থন করে।
3. লোডিং এবং আনলোড করার জন্য ওপেন ওয়ার্কিং ডিজাইন, প্রতিটি কাজের টেবিলের জন্য পৃথক নিয়ন্ত্রণ।
পিসিবি ডিপ্যানেলিং রাউটার স্পেসিফিকেশন:
| মডেল নম্বার |
SMTR17 |
| মেশিনের আকার |
850(L) x 750(W) x 1455(H) মিমি |
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ |
380V/50Hz, 2.5KW |
| সর্বোচ্চ পিসিবি আকার |
410x460mm (একক টেবিল), 260x310mm (দ্বৈত টেবিল) |
| পিসিবি পুরুত্ব |
0.4-5 মিমি |
| খাওয়ানোর মোড |
ম্যানুয়াল |
| পিসিবি পজিশনিং |
কাস্টমাইজড ফিক্সচার |
| প্রোগ্রামিং |
ভিশন টিচিং, ইনলাইন প্রোগ্রামিং |
| কাটিং টাকু |
SycoTec 60000rpm/মিনিট (স্ট্যান্ডার্ড) |
| কুলিং টাইপ |
স্ব-কুলিং |
| ডাস্ট কালেকশন মোড |
নিচের সংগ্রহ |
| কাটার গতি |
1-100 মিমি/সেকেন্ড |
| যথার্থতা পুনরাবৃত্তি করুন |
±0.01 মিমি |
| রাউটিং বিট |
0.8-3.0 ব্যাস, ডান ঘূর্ণন |
| যথার্থতা পুনরাবৃত্তি করুন |
±0.02 মিমি |
| নিয়ন্ত্রণ ব্যবস্থা |
শিল্প পিসি |
| টাকু |
জার্মানি SycoTec 4015HY |
| গতি নিয়ন্ত্রণ |
4 অক্ষ গতি নিয়ন্ত্রণ বোর্ড |
| সীসা স্ক্রু |
C5 নাকাল স্ক্রু সীসা |
| ক্যামেরা |
জার্মানি ইমেজিং 40W গ্রে ক্যামেরা |
| এলসিডি |
17 ইঞ্চি |
পিসিবি ডিপ্যানেলিং রাউটারের মাত্রা:
পিসিবি ডিপ্যানেলিং রাউটারের খুচরা যন্ত্রাংশ:
1. অতিরিক্ত SycoTec টাকু
2. ভালো মানের রাউটিং বিট
3. কাস্টমাইজড জিগ
পিসিবি ডিপ্যানেলিং রাউটার ইনস্টলেশন শর্ত:
1. রাউটার একটি বায়ুচলাচল এবং শুষ্ক জায়গায় ইনস্টল করা উচিত।এটি এমন জায়গায় ইনস্টল করবেন না যা ক্ষয় করা সহজ বা জ্বলনযোগ্য।
2. সূর্যালোক এবং উচ্চ তাপে উন্মুক্ত স্থানে রাউটার ইনস্টল করা উচিত নয়।
3. শক্তিশালী কম্পন এবং সহজ সংঘর্ষের জায়গায় রাউটার রাখবেন না।
4. নির্ধারিত অবস্থানে রাউটার রাখুন।
5. একটি স্তরের যন্ত্রের সাহায্যে সরঞ্জামের স্তর সামঞ্জস্য করুন এবং তারপরে ফুট কাপ স্ক্রুটি শক্ত করুন।
6. রাউটারের ধুলো সংগ্রহকারী পোর্টের সাথে ডাস্ট কালেক্টরের পায়ের পাতার মোজাবিশেষ সংযোগ করুন।
7. অপারেশন দিক এবং ধুলো সংগ্রহের প্রভাব নিশ্চিত করতে সরঞ্জামের সাথে ধুলো সংগ্রাহকের পাওয়ার প্লাগ সংযুক্ত করুন।যদি এটি বিপরীত হয়, তিনটি পাওয়ার লাইনের যেকোনো দুটি প্রতিস্থাপন করুন।
8. গ্রাউন্ডিং প্রয়োজনীয়তা: ডিস্ট্রিবিউশন বক্সের গ্রাউন্ড তারের সাথে রাউটারটিকে আলাদাভাবে সংযুক্ত করুন এবং সিরিজের অন্যান্য সরঞ্জামের সাথে সংযোগ করবেন না।
পিসিবি ডিপ্যানেলিং রাউটার অ্যাপ্লিকেশন:
এটি ইলেকট্রনিক উত্পাদন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়: LED, পাওয়ার সাপ্লাই, কম্পিউটার, স্বয়ংচালিত, মহাকাশ, খেলনা, চিকিৎসা ইত্যাদি।
