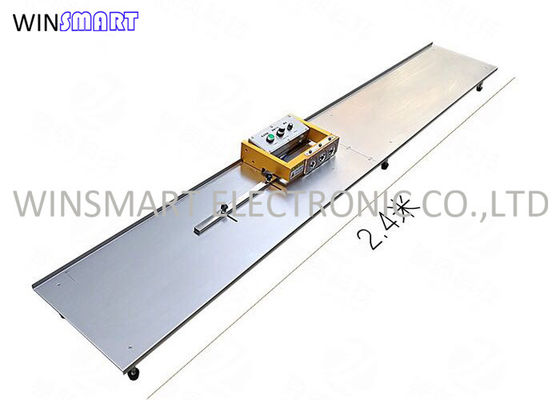

হাই স্পিড অটোমেটিক পিসিবি ভি স্কোরিং মেশিন ভি-গ্রুভ কাটিং মেশিন

ভি-গ্রুভ কাটিং মেশিনের সংক্ষিপ্ত বিবরণঃ

একটি পিসিবি বিভাজক, যা পিসিবি ডিপেনলিং মেশিন বা পিসিবি কাটার মেশিন নামেও পরিচিত,ইলেকট্রনিক্স উত্পাদন একটি প্যানেল বা বৃহত্তর PCB সমাবেশ থেকে পৃথক মুদ্রিত সার্কিট বোর্ড (PCBs) পৃথক করার জন্য ব্যবহৃত একটি বিশেষ সরঞ্জাম.

একটি পিসিবি বিভাজক প্যানেল বা অ্যারে থেকে বিসিবি কাটা, স্কোর বা পৃথক করার জন্য ডিজাইন করা হয়েছে, সমাবেশ এবং সোল্ডারিং প্রক্রিয়া শেষ হওয়ার পরে।এই মেশিনটি ভর উত্পাদনের জন্য গুরুত্বপূর্ণ যেখানে PCBs প্যানেলগুলিতে উত্পাদিত হয় এবং তারপরে আরও প্রক্রিয়াজাতকরণ বা সমাবেশের জন্য পৃথক ইউনিটগুলিতে পৃথক করা হয়.

ভি-গ্রুভ কাটিং মেশিনের বৈশিষ্ট্য:

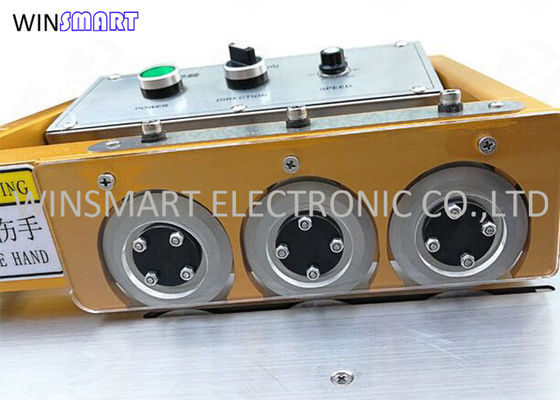

1. অনন্য কাটিয়া পদ্ধতির সাথে, সার্কিট বোর্ড ছয়টি ব্লেড দ্বারা কাটা হয়। এটি একটি উপরের এবং একটি নীচের ব্লেডের সমন্বয়ে গঠিত একটি গ্রুপ, এবং এটি একটি কাটিয়া ইউনিটও। এ, বি, সি, তিনটি গ্রুপ রয়েছে।গোটা কাটিয়া প্রক্রিয়াটি তিন ধাপে বিভক্ত করা হয় গ্রুপ এ ব্লেড থেকে যা 40% বোর্ড কেটে দেয় তারপর গ্রুপ বি ব্লেড ছুরিটি গ্রুপ এ দ্বারা গ্রিভ কাটার মাধ্যমে কাটা হয় অন্য 40% সম্পূর্ণ করতে।শেষ ২০% কাটা হয় গ্রুপ সি ব্লেড এবং ফিনিসিং দ্বারা।কাটিয়া অগ্রগতি সময় উত্পাদিত চাপ একটি সময়ে ঐতিহ্যগত কাটা তুলনায় 80% কমএইভাবে বোর্ডের প্রান্ত এবং এর পৃষ্ঠটি বিকৃতি ছাড়াই খুব মসৃণ।

বর্তমানে, এটি একমাত্র মেশিন যা কাটার পরে অ্যালুমিনিয়াম প্লেটকে বিকৃতি ছাড়াই গ্যারান্টি দিতে পারে।

2. একাধিক কাটিয়া কারণে, কাটিয়া প্রক্রিয়া খুব মসৃণ এবং ব্যাপকভাবে V-CUT গ্রুভ অবস্থান ক্ষমতা উন্নত।

এমনকি যদি অগভীর স্লট V-CUT রোলের সাথে বোর্ডটি ফলক থেকে লাফিয়ে উঠবে না, প্রতিকূলতা এড়ানো।

3. কারণ ব্লেডের কাটার শক্তি ছোট. জাপান থেকে আমদানি করা উচ্চ গতির ইস্পাত উপাদান সঙ্গে abd.এবং জীবনকাল এক বছর বা তার বেশি হতে পারে যখন অ্যালুমিনিয়াম বোর্ড কাটা.

4সমস্ত কাটিয়া ব্লেড উত্তেজনা দ্বৈত ফ্রিকোয়েন্সি লেজার হস্তক্ষেপ পরিমাপ যন্ত্র দ্বারা calibrated হয়।নিশ্চিত করুন যে শেষ ছুরি সঠিকভাবে গর্ত যা ইতিমধ্যে পূর্ববর্তী ছুরি দ্বারা কাটা কাটা চালিয়ে যেতে পারেন. ছুরির টুকরোটির ঝাঁকুনি 0.02 মিমি এরও কম। নিখুঁত কাটার গুণমান নিশ্চিত করুন।

ভি-গ্রিভ কাটিং মেশিনের স্পেসিফিকেশনঃ

ভি-গ্রিভ কাটিং মেশিন ফাংশনঃ

একটি পিসিবি বিভাজকের প্রাথমিক ফাংশন হল একটি প্যানেল বা অ্যারে থেকে সঠিকভাবে এবং পরিষ্কারভাবে পৃথক পিসিবি আলাদা করা। এখানে একটি পিসিবি বিভাজকের মূল ফাংশন রয়েছেঃ

1. যথার্থ কাটিয়া: পিসিবি বিভাজকগুলি বোর্ডের উপাদান বা সার্কিটগুলিকে ক্ষতিগ্রস্ত না করে পৃথক বোর্ডগুলি পৃথক করতে পিসিবি প্যানেলের সুনির্দিষ্ট কাটা বা স্কোরিং সরবরাহ করে।

2. কার্যকরী প্যানেলিং: ডিপ্যানেলাইজেশন প্রক্রিয়াটি স্বয়ংক্রিয় করে, পিসিবি বিভাজকগুলি দ্রুত এবং নির্ভুলভাবে বড় পরিমাণে পিসিবি পৃথক করে ইলেকট্রনিক উত্পাদনে দক্ষতা এবং থ্রুপুট বৃদ্ধি করে।

3. চাপ কমানো: একটি নির্দিষ্ট মেশিন ব্যবহার করে পিসিবি পৃথক করা ম্যানুয়াল পৃথককরণ পদ্ধতির তুলনায় বোর্ড এবং উপাদানগুলির উপর চাপ হ্রাস করে, প্যানেলিং প্রক্রিয়া চলাকালীন ক্ষতির ঝুঁকি হ্রাস করে।

4. বহুমুখিতা: পিসিবি বিভাজকগুলি বিভিন্ন ধরণের পিসিবি পরিচালনা করতে পারে, যার মধ্যে স্টিক, নমনীয় এবং স্টিক-ফ্লেক্স পিসিবি রয়েছে, যা তাদের বিভিন্ন উত্পাদন প্রয়োজনীয়তার জন্য বহুমুখী সরঞ্জাম করে তোলে।

5. উচ্চ প্রবাহ: এই মেশিনগুলি অল্প সময়ের মধ্যে একাধিক পিসিবি প্যানেল প্রক্রিয়া করতে পারে, যা উচ্চ-ভলিউম উত্পাদন এবং উত্পাদন দক্ষতার উন্নতি করতে পারে।

6. উন্নত মানের নিয়ন্ত্রণ: পিসিবি বিভাজকগুলি পিসিবিগুলির ধারাবাহিক এবং নির্ভুল বিভাজন নিশ্চিত করে, সামগ্রিক মান নিয়ন্ত্রণে অবদান রাখে এবং উত্পাদন প্রক্রিয়াতে ত্রুটির সম্ভাবনা হ্রাস করে।

প্যাকেজিংঃ
