পণ্যের বিবরণ:
|
আউটপুট: | 8টি | পিসিবি উপাদান: | FR4 পিসিবি |
---|---|---|---|
সিই সার্টিফিকেট: | হ্যাঁ | প্যাকেজিং: | পাতলা পাতলা কাঠের কেস |
ছাঁচ প্রক্রিয়াকরণ: | তারের কাটা | নাম: | পিসিবি পাঞ্চিং মেশিন |
লক্ষণীয় করা: | এফআর 4 পিসিবি পাঞ্চিং মেশিন,এফআর 4 সিএনসি রাউটিং মেশিন,সিএনসি পিসিবি পাঞ্চিং মেশিন |
FR4 PCB পাঞ্চিং মেশিন PCB ডিপ্যানেলাইজেশনের জন্য পিসিবি পাঞ্চিং মোল্ড
ফাংশন:
এটি PCB/FPC এর জন্য ডিজাইন করা হয়েছে যা পয়েন্ট এবং স্ট্যাম্প হোল দ্বারা সংযুক্ত, উচ্চ দক্ষতা নির্ভুলতা স্ট্যাম্পিং এবং পাঞ্চিং প্রভাব রয়েছে।এটি শুধুমাত্র বর্তমান বাজারে এফপিসি, পিসিবি বিকৃতির গ্যারান্টি।
বিশেষ পাতলা PCB-এর জন্য এর সর্বনিম্ন কাটিং নির্ভুলতা ±0.05 মিমি।সর্বাধিক কাজের এলাকা 460 * 320 মিমি।
পিসিবি পাঞ্চিং মেশিন স্পেসিফিকেশন:
কর্মক্ষেত্র | 460*320 মিমি |
কাজের চাপ | 0.45-0.7Mpa |
নির্ভুলতা কাটা | ±0.05 মিমি |
চক্রাকারে | 7-15 সেকেন্ড |
আউটপুট | 8টি |
PCB/FPC বেধ | 0.08-3.5 মিমি |
PCB/FPC উপাদান | FPC, FR1, FR4, CEM-1, CEM-3, MCPCB |
কাটিং মোড | ঘুষি |
পাঞ্চ ফিক্সচার | ডাই টুলিং (ছাঁচ) |
কাজের সম্পত্তি |
এলসিডি ডিসপ্লে, স্বয়ংক্রিয়ভাবে সংখ্যা রেকর্ড করে প্রক্রিয়াজাত পণ্য, স্বয়ংক্রিয় খোঁচা |
ট্রান্সমিশন পোর্ট | আন্তঃর্জাতিক মানদণ্ড |
অপারেশন ভাষা | ইংরেজি |
স্ট্রোক | 50MM |
ছাঁচ উচ্চতা | 170 মিমি |
শক্তি | 380/220V |
ফিউজ | 3A |
মেশিনের মাত্রা | 820x740x1750 মিমি |
মেশিনের ওজন | 680 কেজি |
পিসিবি পাঞ্চিং মেশিনের বৈশিষ্ট্য:
1. ম্যানুয়াল দ্বারা সৃষ্ট মাইক্রো-ফাটল এড়াতে, ঘুষি মারার মাধ্যমে PCB/FPC ডিপ্যানেলিং।
2. ডাই টুলিং পরিবর্তনযোগ্য
3. ঘুষি মারার সহজ সেট আপ
4. PCB লোড করা এবং আনলোড করা সুবিধাজনক
5. সহজ অপারেশন, নিরাপদ সুরক্ষা সিস্টেম আছে
6. এয়ার সিলিন্ডার চালিত

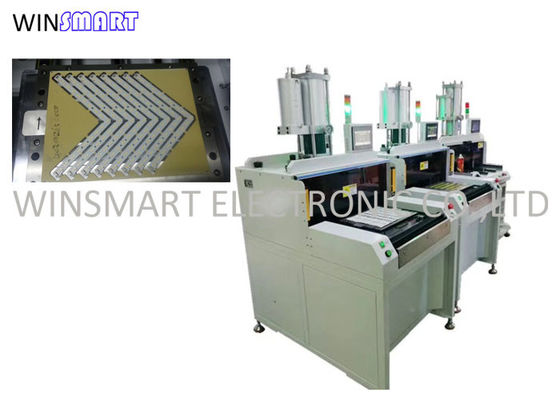

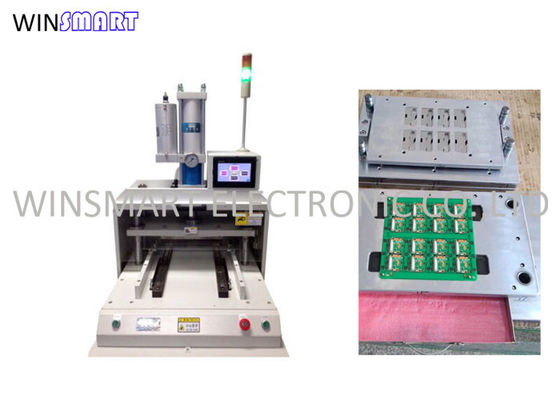

পিসিবি পাঞ্চিং মেশিনের বিবরণ:
পিসিবি পাঞ্চিং মেশিন ডেলিভারির শর্তাবলী:
1. এক্স-ওয়ার্ক/FOB/CIF/DDU, ক্লায়েন্ট পর্যন্ত
2. উৎপাদন লিডটাইম: কাস্টমাইজড করতে 7-15 দিন ডাই টুলিং তৈরি করুন এবং পাঞ্চিং মেশিনের সাথে এটি পরীক্ষা করুন।
