Brand Name: | Winsmart |
Model Number: | এসএমটিএল 460 |
MOQ: | 1 সেট |
মূল্য: | USD1-150K/set |
Packaging Details: | পাতলা পাতলা কাঠের কেস |
Payment Terms: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |

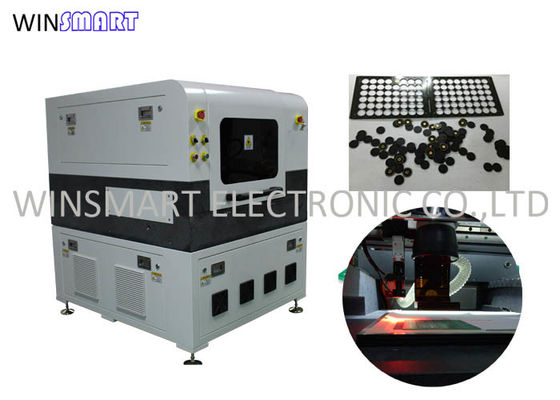

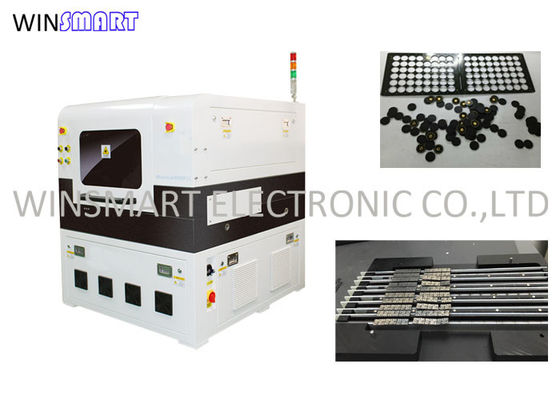

পিসিবি লেজার কাটার স্ট্রেস-ফ্রি লেজার সিস্টেম অনমনীয় এবং ফ্লেক্স পিসিবি ডিপ্যানেলিংয়ের জন্য
বর্ণনা:
ঝরঝরে এবং মসৃণ প্রান্ত, কোন burr বা ওভারফ্লো
এফপিসি বাহ্যিক কাটিং, প্রোফাইল কাটিং, ড্রিলিং, আচ্ছাদনের জন্য উইন্ডো খোলা ইত্যাদি সহ ব্যাপক অ্যাপ্লিকেশন পরিসর।
লেজার তরঙ্গদৈর্ঘ্য: 355nm
রেটেড পাওয়ার: 10W/12W/15W/18W@30KHz
গ্যালভানোমিটার ওয়ার্কিং ফিল্ড প্রতি এক প্রক্রিয়া: 40 × 40 মিমি
ঐতিহ্যগত ডিপ্যানেলিং সমাধান অসুবিধা:
কাটের নিম্ন মানের
জমে থাকা ধ্বংসাবশেষের কারণে PCB ক্ষতি
নতুন বিট জন্য ধ্রুবক প্রয়োজন, ডাইস এবং ব্লেড
<500 µ বোর্ডের জন্য উপযোগী নয়
ডিজাইনের সীমাবদ্ধতা - জটিল, বহুমাত্রিক PCB কাটতে অক্ষমতা
স্পেসিফিকেশন:
লেজার | Q- সুইচড ডায়োড-পাম্প করা সমস্ত সলিড-স্টেট ইউভি লেজার |
লেজার তরঙ্গদৈর্ঘ্য | 355nm |
লেজার উত্স | অপটোওয়েভ UV 15W@30KHz |
লিনিয়ার মোটরের ওয়ার্কটেবলের অবস্থান নির্ভুলতা | ±2μm |
লিনিয়ার মোটরের ওয়ার্কটেবলের পুনরাবৃত্তি যথার্থতা | ±1μm |
কার্যকরী কর্মক্ষেত্র | 460mmx460mm (কাস্টমাইজযোগ্য) |
স্ক্যানিং গতি | 2500 মিমি/সেকেন্ড (সর্বোচ্চ) |
কর্মক্ষেত্র | 40mmx40mm |
পরিষ্কার এবং সুনির্দিষ্ট কাটিং:
লেজারগুলি সার্কিটের প্রান্ত এবং অন্যান্য গুরুত্বপূর্ণ উপাদানগুলির বিপরীতে পরিষ্কার, বুর-মুক্ত এবং সুনির্দিষ্ট কাট তৈরি করে—সাবস্ট্রেটের ক্ষতি না করেই সামগ্রিক নকশার নমনীয়তা উন্নত করে।যেহেতু আপনাকে অংশগুলিকে পুনরায় সাজাতে হবে না বা বিট এবং ব্লেড তীক্ষ্ণ করতে হবে না, লেজার সিস্টেমগুলি আরও সাশ্রয়ী।
আবেদন:
আমাদের সুবিধা:
আমাদের মেশিন শিল্পের মানের মান অনুযায়ী সূক্ষ্ম সমাপ্তি সঙ্গে সম্পন্ন হয়.
আমাদের কঠোর মান ব্যবস্থাপনা সিস্টেম আমাদের পণ্যের চমৎকার কর্মক্ষমতা এবং গুণমান বজায় রাখে।
পণ্যটি তার বিশাল অর্থনৈতিক সুবিধার জন্য ক্ষেত্রগুলিতে পছন্দের একটি।
![]() |
