পণ্যের বিবরণ:
|
রঙ: | সাদা | পিসিবি উপাদান: | অনমনীয় পিসিবি |
---|---|---|---|
পিসিবি বেধ: | 0.8-3.0 মিমি | সুবিধা: | সম্পূর্ণ স্বয়ংক্রিয় |
নির্ভুলতা কাটা: | ±0.05 মিমি | সর্বোচ্চ পিসিবি আকার: | 300x340 মিমি |
প্রয়োগ: | মিলিং জয়েন্টস PCB বিচ্ছেদ | পণ্যের নাম: | ইনলাইন পিসিবি ডিপ্যানেলিং রাউটার |
লক্ষণীয় করা: | ইনলাইন পিসিবি Depaneling রাউটার মেশিন,নীচে কাটিং পিসিবি Depaneling কাটার,কঠোর পিসিবি Depaneling রাউটার মেশিন |

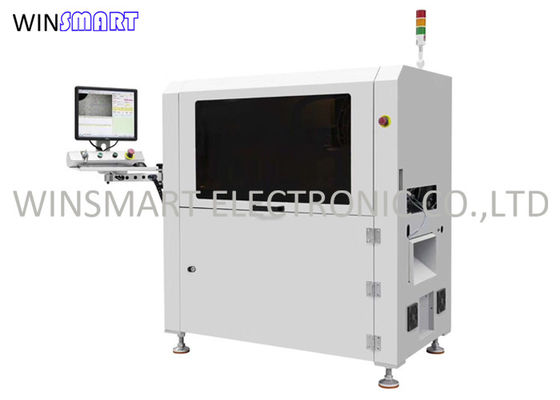

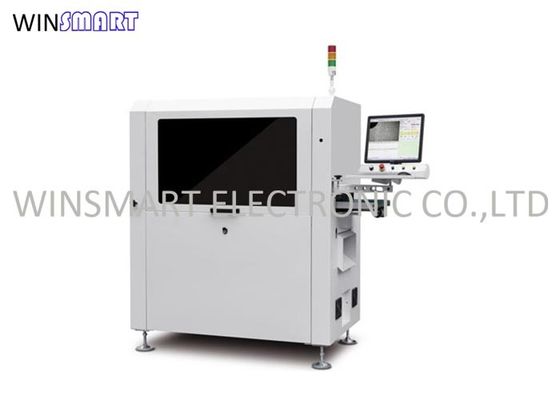

অটোমোটিভ ইলেকট্রনিক্সের জন্য সম্পূর্ণ স্বয়ংক্রিয় ইনলাইন পিসিবি ডিপ্যানেলিং রাউটার মেশিন
ইনলাইন পিসিবি ডিপ্যানেলিং রাউটারের বৈশিষ্ট্যঃ
1. উচ্চ ভলিউম উৎপাদনের জন্য সম্পূর্ণ স্বয়ংক্রিয়.
2. পিসি এবং সিসিডি ভিজ্যুয়াল সিস্টেম যথার্থ কাটার জন্য।
3- ক্ষতিপূরণ এবং ধুলো সংগ্রহের সাথে প্রোগ্রামিং।
4. পিসিবি পৃষ্ঠ এবং কর্মশালা পরিষ্কার করার জন্য নীচে কাটা এবং ভ্যাকুয়াম ক্লিনার সিস্টেম।
5বিভিন্ন ধরণের পণ্যের জন্য নমনীয়, কাস্টমাইজড মডেল উপলব্ধ।
ইনলাইন পিসিবি ডিপ্যানেলিং রাউটারের স্পেসিফিকেশনঃ
মডেল নম্বর | এসএমটিআইআর ৮১১ |
মেশিনের আকার | 1500 ((L) x850 ((W) x1600 ((H) মিমি |
মেশিনের ওজন | প্রায় ৮০০ কেজি |
সর্বাধিক পিসিবি আকার | 260x340mm (স্ট্যান্ডার্ড) |
পিসিবি বেধ | 0.৪-৬ মিমি |
ট্রান্সমিশন উচ্চতা | ৯০০±৫০ মিমি |
ট্রান্সমিশন দিক | বাম -> ডান |
পরিবহণের গতি | ১৫০০ মিমি/সেকেন্ড |
খাওয়ানোর মোড | বিভাগের ধরন পরিবহন গাইড রেল |
রেলের প্রস্থ সামঞ্জস্য | ম্যানুয়াল |
যোগাযোগ সংকেত | এসএমইএমএ |
পিসিবি অবস্থান | ফিক্সচার অবস্থান |
পিকিং সিস্টেম | ভ্যাকুয়াম |
কাটার স্পিন্ডল | সিকোটেক ৬০০০০rpm/min (স্ট্যান্ডার্ড) |
শীতল করার ধরন | স্ব-শীতল |
স্বয়ংক্রিয় সরঞ্জাম পরিবর্তন | বাছাই |
ছুরি ভাঙার পরীক্ষা | হ্যাঁ। |
কাটার নির্ভুলতা | ±0.01 মিমি |
রুটিং বিট | 0.8-3.0 ডায়া, ডানদিকে ঘোরান |
পুনরাবৃত্তি সঠিকতা | ±0.02 মিমি |
গতিশীল গতির সমন্বয় | 1000 মিমি/সেকেন্ড |
আনলোডিং মোড | ইএসডি বেল্ট |
বর্জ্য সংগ্রহের পথ | আবর্জনার ক্যাবিনেট সংগ্রহ |
পদ্ধতির প্রোগ্রামিং | ভিজ্যুয়াল দ্বারা গারবার অঙ্কন আমদানি / সম্পাদনা প্রোগ্রাম |
বায়ু সরবরাহ | ৫-৮ কেজি/সেমি২ |
পাওয়ার সাপ্লাই | AC380V, 50/60Hz, 3KW |
ইনলাইন পিসিবি ডিপ্যানেলিং রাউটারের বিবরণঃ
ইনলাইন পিসিবি রাউটারের সুবিধাঃ
1. ইনলাইন অপারেশনঃ মেশিনটি উত্পাদন লাইনে সংহত করার জন্য ডিজাইন করা হয়েছে, যা অবিচ্ছিন্ন এবং স্বয়ংক্রিয় পিসিবি ডিফলিংয়ের অনুমতি দেয়।এটি অটোমোবাইল ইলেকট্রনিক্স উত্পাদন একটি মসৃণ কাজ প্রবাহ এবং দক্ষ উত্পাদন প্রক্রিয়া নিশ্চিত.
2. নীচে কাটার ক্ষমতাঃ মেশিনটি একটি বিশেষ নীচে কাটার রাউটার দিয়ে সজ্জিত যা নীচের দিক থেকে পিসিবিগুলি সঠিকভাবে কাটা এবং পৃথক করে।এটি পিসিবি এর অবাঞ্ছিত বিভাগগুলি সঠিকভাবে অপসারণ করতে সক্ষম করে, যেমন বিচ্ছিন্ন ট্যাব বা প্যানেলযুক্ত প্রান্ত।
3. সম্পূর্ণ স্বয়ংক্রিয় অপারেশনঃ মেশিনটি সম্পূর্ণ স্বয়ংক্রিয় অপারেশন সরবরাহ করে, ম্যানুয়াল হস্তক্ষেপের প্রয়োজনীয়তা হ্রাস করে। এটি একযোগে একাধিক পিসিবি পরিচালনা করতে পারে,উৎপাদন দক্ষতা ও উৎপাদন ক্ষমতা বৃদ্ধি.
4. যথার্থতা এবং নির্ভুলতাঃ এর উন্নত কাটিয়া প্রযুক্তির সাথে, মেশিনটি নীচের কাটার উচ্চ নির্ভুলতা এবং নির্ভুলতা নিশ্চিত করে। এর ফলে পরিষ্কার প্রান্ত, পিসিবিতে সর্বনিম্ন চাপ,এবং সার্কিট্রি এবং উপাদানগুলির অখণ্ডতা বজায় রাখে.
5কাস্টমাইজযোগ্য কাটিং পরামিতিঃ মেশিন কাটিং গভীরতা, গতি, এবং টুল অবস্থান মত কাটিং পরামিতি কাস্টমাইজ করার অনুমতি দেয়।এই নমনীয়তা অপারেটরদের নির্দিষ্ট PCB ডিজাইন মেশিন অভিযোজিত এবং সর্বোত্তম কাটা ফলাফল অর্জন করতে সক্ষম.
6. কনভেয়র সিস্টেমঃ মেশিনটি সাধারণত একটি কনভেয়র সিস্টেমের সাথে সজ্জিত হয় যা পিসিবিগুলি কেটে ফেলার প্রক্রিয়াটির মাধ্যমে পরিবহন করে। এটি পিসিবিগুলির মসৃণ এবং ধারাবাহিক চলাচল নিশ্চিত করে,ক্ষয়ক্ষতির ঝুঁকি কমাতে এবং উৎপাদন দক্ষতা বজায় রাখতে.
7. ভিজন সিস্টেমঃ কিছু মেশিনে কাটা প্রক্রিয়া চলাকালীন পিসিবিগুলির সুনির্দিষ্ট সারিবদ্ধতা এবং অবস্থান নির্ধারণের জন্য একটি ভিজন সিস্টেম অন্তর্ভুক্ত থাকতে পারে।এই পূর্বনির্ধারিত কাটা পথ বরাবর সঠিক কাটা নিশ্চিত, সামগ্রিক গুণমান এবং ফলন উন্নত।
8. সুরক্ষা বৈশিষ্ট্যঃ অপারেটরের সুরক্ষা নিশ্চিত করার জন্য মেশিনের নকশায় সুরক্ষা বৈশিষ্ট্যগুলি সংহত করা হয়। এর মধ্যে সুরক্ষা আবরণ, জরুরি স্টপ বোতাম এবং সুরক্ষা ইন্টারলক অন্তর্ভুক্ত থাকতে পারে।
ইনলাইন পিসিবি ডিপ্যানেলিং রাউটার FAQ:
1.A: রাউটিং বিটের জীবনকাল কত?
প্রশ্নঃ ১৫০-৩০০ মিটার।
2.A: এই মডেল অ্যালুমিনিয়াম PCB বোর্ড কাটা করতে পারেন?
প্রশ্ন: হ্যাঁ, তা হতে পারে।
3.A: PCB অবস্থান সম্পর্কে কি?
প্রশ্ন: অবস্থান নির্ধারণের জন্য কাস্টমাইজড জিগ ব্যবহার করুন।
4উত্তরঃ ইনলাইন পিসিবি রাউটারের জন্য স্পিন্ডল কী?
প্রশ্নঃ জার্মানি SycoTec 4025।
5.এঃ কিভাবে প্যাকেজ করা যায়?
প্রশ্ন: রাউটার এবং ক্লিনার ভ্যাকুয়ামের পর পৃথক কাঠের বাক্সে প্যাকেজ করা হয়।
6.A:সাইট ইনস্টলেশন এবং প্রশিক্ষণ উপলব্ধ।
প্রশ্ন: হ্যাঁ, এটা পাওয়া যায়।
7.A: আপনার ডেলিভারি শর্ত কি?
প্রশ্ন: আমরা এক্স-ওয়ার্ক, এফওবি, সিআইএফ, ডিডিইউ, ডিডিপি ইত্যাদি গ্রহণ করি।
আমাদের সেবা:
1লাইফটাইম টেকনিক্যাল সাপোর্ট এবং ২ বছরের ওয়ারেন্টি।
2গুণগত সমস্যার ক্ষেত্রে বিনামূল্যে প্রতিস্থাপন বা ফেরত দেওয়া হবে।
3. দ্রুত প্রতিক্রিয়া / প্রতিক্রিয়া 12 ঘন্টার মধ্যে
4ইঞ্জিনিয়ারদের বিদেশে পাঠানো হবে ইনস্টলেশন ও প্রশিক্ষণ দিতে।
5. পরিবহনের সময় ক্ষতি রোধ করার জন্য শক্ত প্যাকেজিং।
